McHales serie med rundballepakkere |
|
 |
. . Bønder og entreprenører over hele verden er under press for å redusere Disse funksjonene sikrer lang levetid, pålitelighet og en maskin som er |
Oversikt
991 LBER er helautomatisk og kan styres via kontrollkonsollen. Kontrollkonsollen på 991 LBER gjør det mulig for operatøren å endre innstillingene
for rundballepakker og velge ønsket antall filmlag. Når den er innstilt, vil ett trykk på autostart-knappen betjene hele syklusen fra start til slutt.
Innpakningen påfører det forhåndsinnstilte antallet lag, og stopper og tipper ballen automatisk.
991 TBER er helautomatisk og kan styres via kontrollkonsollen. Den har et spesielt tilpasset chassis som kan brukes til transport og montering av
en hydraulisk kraftpakke. 991 TBER kan transporteres med en liten traktor eller teleskoplaster til og fra det statiske innpakningsstedet.
991 BE er toppen av serien med helautomatisk, elektronisk enkeltdispensermaskin i 991 B-serien. Maskinen har en Auto Load-funksjon som
automatisk laster ballen på pakkebordet. Den helautomatiske Expert elektroniske kontrollkonsollen lar operatøren velge mellom 3 syklusalternativer:
| Automatisk pakkesyklus (manuell lasting og tipp) | Automatisk belastnings- og innpakningssyklus (manuell tips) | Automatisk belastning – Wrap and tip Cycle |

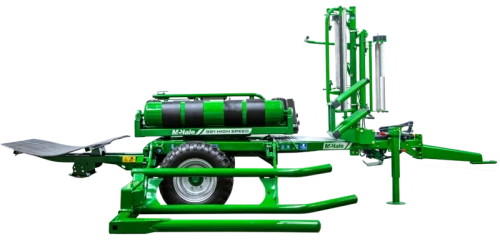

991 High Speed setter tempoet for effektiv og effektiv rundballe-innpakning, med det hydraulisk betjente kutte-og-hold-systemet, noe som reduserer
pakketiden med sine doble dispensere og patenterte bakkestøttede dempersystem. 991 High Speed leverer tettpakkede baller som forsegler og
bevarer avlingen, med all dens naturlige juice, og sikrer økt næringsverdi. De doble 750 mm aluminiumsdispenserne opprettholder en jevn strekk,
noe som maksimerer filmbruken. Dispenserenhetene består av to aluminiumsruller, som er giret til hverandre med robuste ståltandhjul i forskjellige
forhold. De to dispenserne på 991 High Speed er trappetrinn slik at det blir en overlapping der de to plastplatene kommer sammen.
.
Standard funksjoner
| Expert kontrollkonsoll (Helautomatisk syklus) HS og BE | Automatisk løftearmfunksjon (HS og BE) | Filmbruddsensorer (HS og BE) |
| Hydraulisk drevet Cut & Hold (TBER og LBER) | Kapasitet til å bære 7 ruller med film (6 og 1) (HS) | Quick Fit Dispenser (LBER og TBER) |
| Automatisk Cut & Hold System (HS og BE) | McHale patentert bakkestøttet demper | Kapasitet til å bære 8 ruller med film (6 og 2) (HS) |
| 750 mm Quick Fit-film dispenser (BE) | Konsekvent filmstrekk, som maksimerer filmbruken (LBER og TBER) | Evne til statisk innpakning ved bruk av den valgfrie fjernkontrollen (BE) |
| 750 mm Twin Film Dispensere | Quick Fit Dispenser Filmbytte | Innpakningsbordet er konstruert av fire kraftige endeløse belter, som sikrer jevn og jevn ballerotasjon (TBER og LBER) |
| En jevn innpakningsforsegling er garantert da maskinen gir 50 % overlapping (LBER og TBER) |

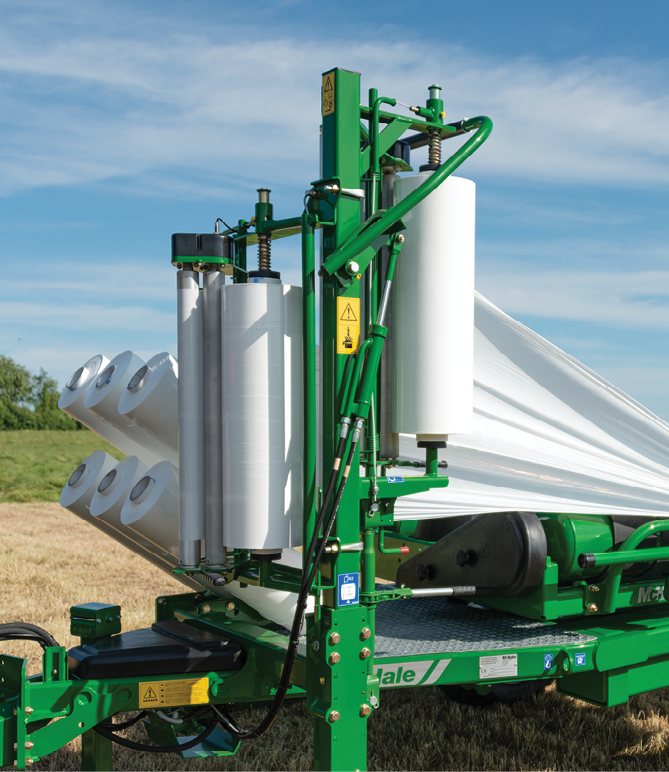

Tvillingdispensere på HS
sammenkoblet med robuste stålgir i forskjellige forhold for å opprettholde en jevn strekk og maksimere filmbruken
De doble dispenserne er trinn for å la de to plastrullene skape en overlapping og gi 50 % mer effekt sammenlignet med en McHale 991 BE.

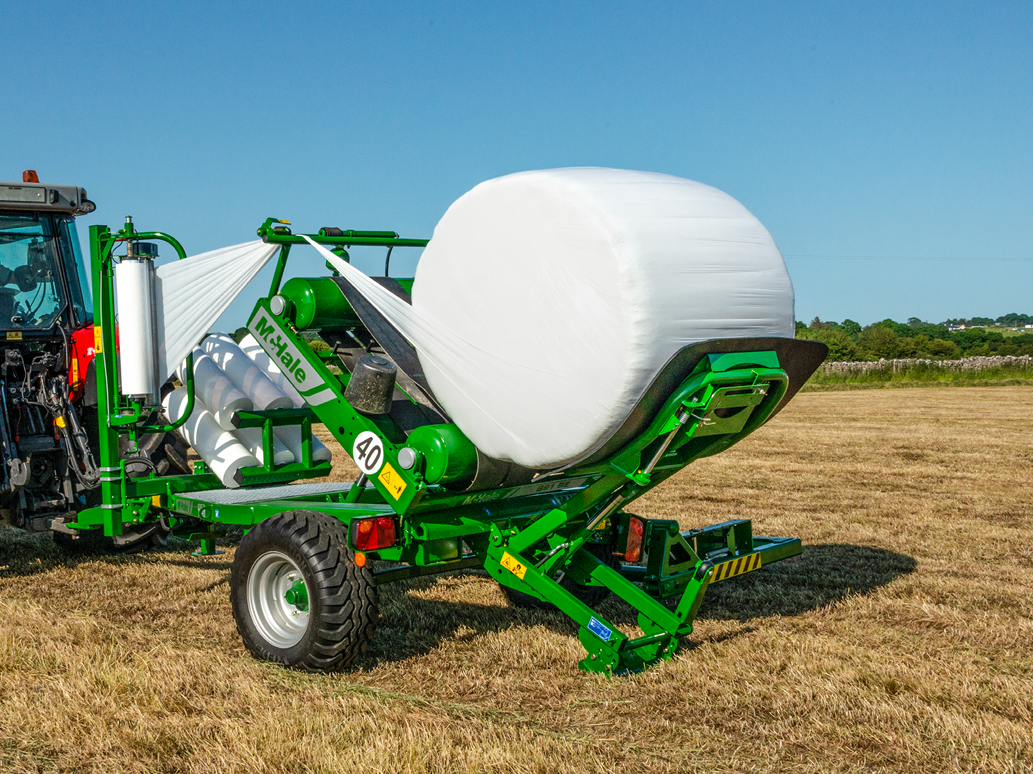

Jordstøttet dempersystem
Det patenterte balledempersystemet senker ballen skånsomt til bakken samtidig som det eliminerer stress på chassiset til maskinen
Når en ball tippes, løftes også den kraftige demperen for å vugge den, mens den andre armen senkes automatisk til bakken. Dette gjør at de tyngste ballene kan senkes forsiktig til bakken, og eliminerer skade.

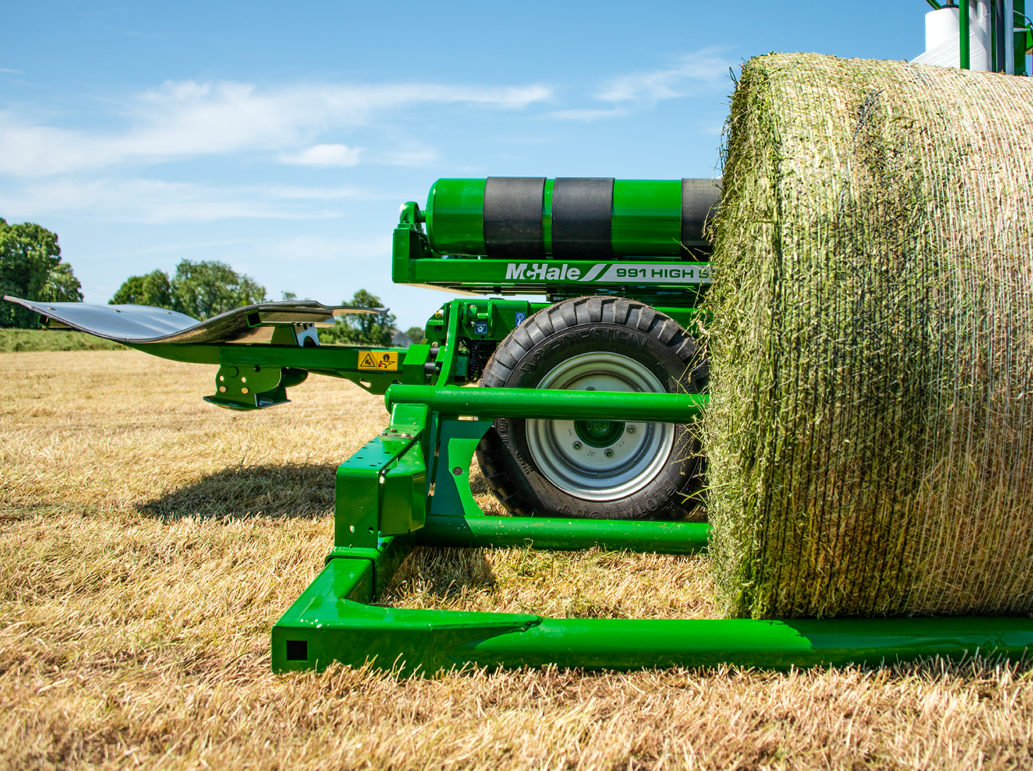

Løftearm og innpakningsbord
Løftearmene 991 BC og BJS betjenes manuelt. På 991 BE og High-Speed plasserer den automatiske løftefunksjonen ballen automatisk på pakkebordet.
Innpakningsbordet har fire kraftige belter, som sikrer jevn og konsistent ballerotasjon selv ved håndtering av løse eller asymmetriske baller.

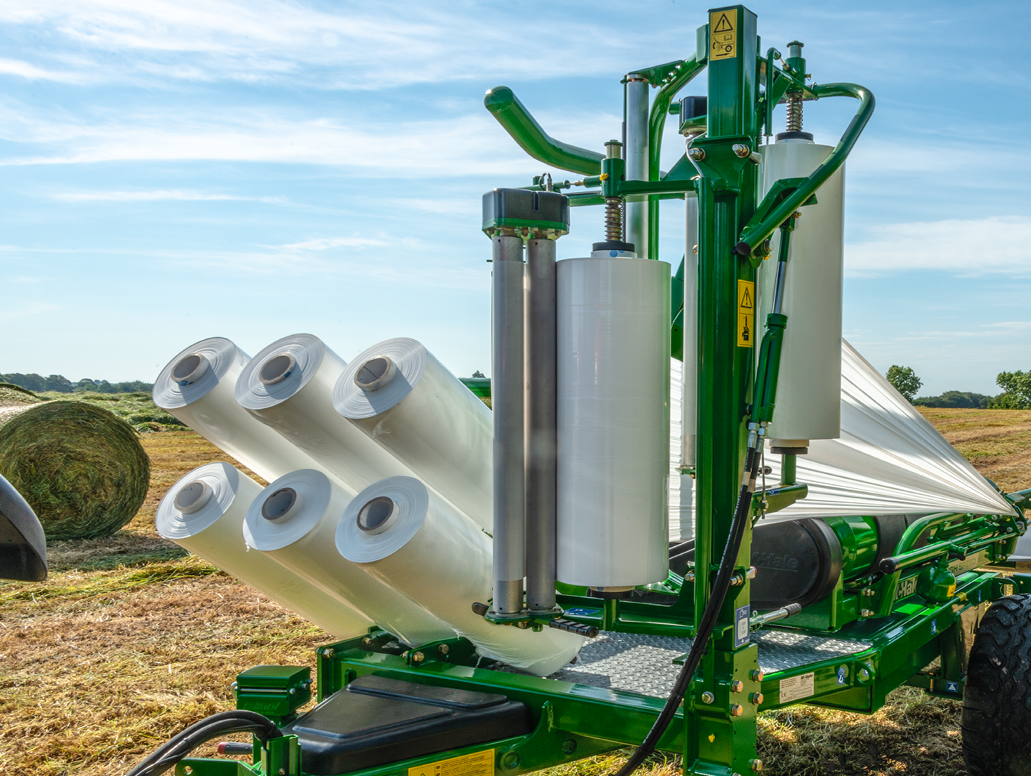

Ekstra filmlagring med enkel håndtering
991 High-Speed kan bære 8 ruller med film:
2 ruller (dispensere) + 6 ruller (filmlagring)

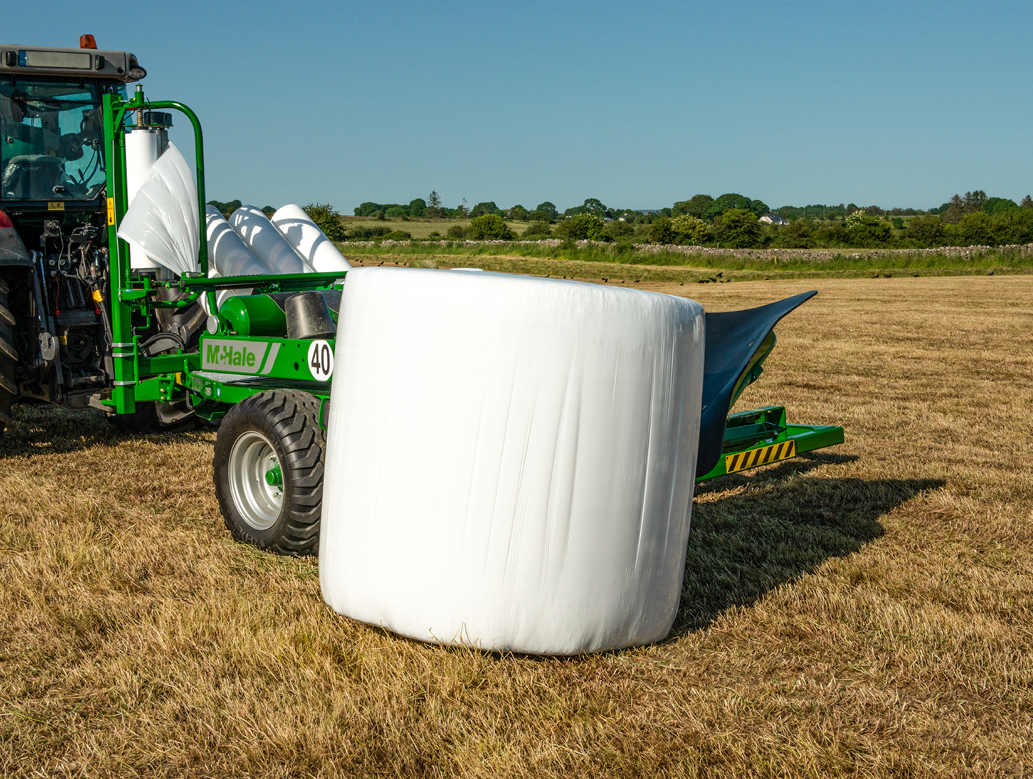

Valgfri sidetip
En valgfri sidetip er tilgjengelig på alle slepte maskiner for å plassere ballene på endene etter at pakkingen er fullført.
Dette hjelper med:
Tippe ballene der de har mer plast,
og dermed redusere skader i stubbåker.
La rundballer holde formen bedre.
Stopper ballen fra å rulle når den kastes ut i skråninger.

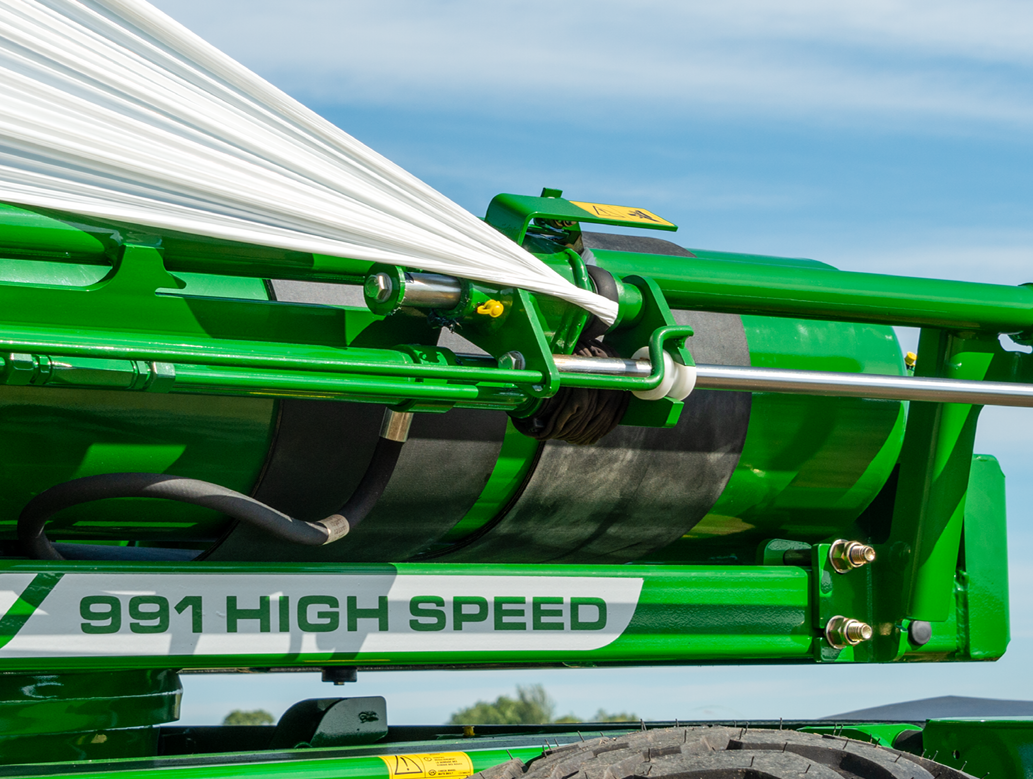

Cut & Hold System
På slutten av pakkesyklusen kutter det hydraulisk betjente cut & hold-systemet og holder filmen på plass klar til å pakke inn neste ball.
Dette systemet er unikt designet og fungerer pålitelig og konsekvent under alle værforhold. Plasten samles til ett punkt, kuttes og trekkes deretter mot siden av ballen slik at haler minimeres.

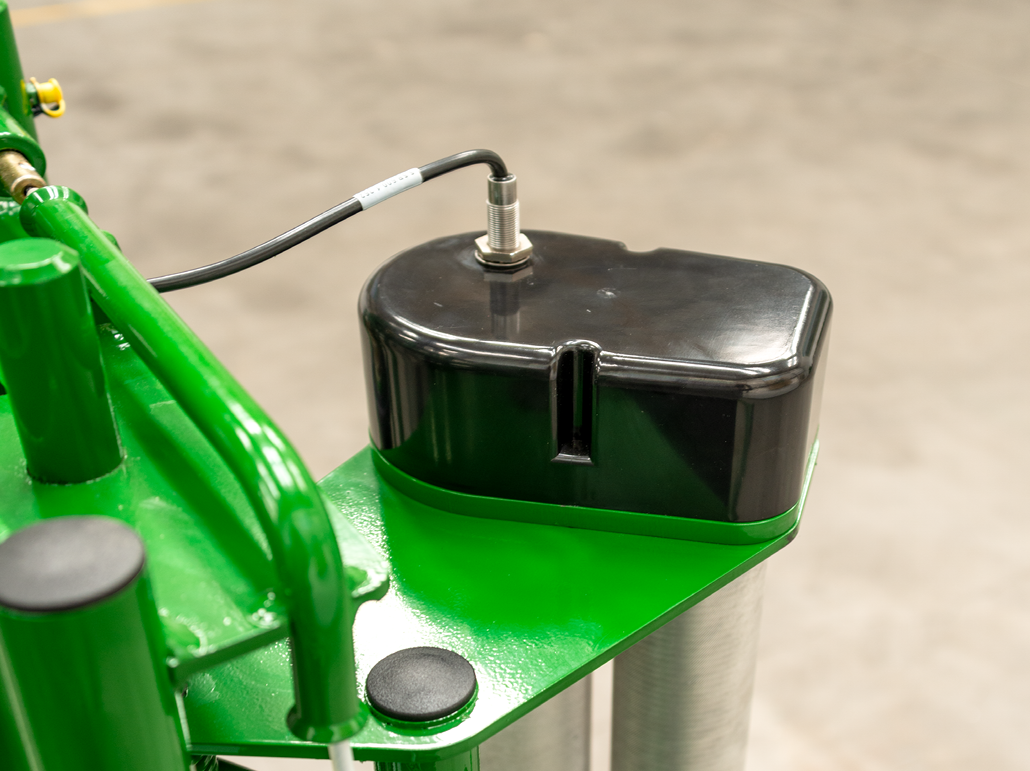

Automatiske filmbruddsensorer
Overvåker plasten når den pakker ballen inn. Hvis en rulle går i stykker eller går ut, operatøren varsles på skjermen og maskinen bytter til enkeltdispensermodus
Den vil automatisk kompensere for å sikre at ballene er riktig pakket inn. Hvis begge rullene går i stykker eller avsluttes samtidig, vil syklusen gjenopptas når rullene tilbakestilles.

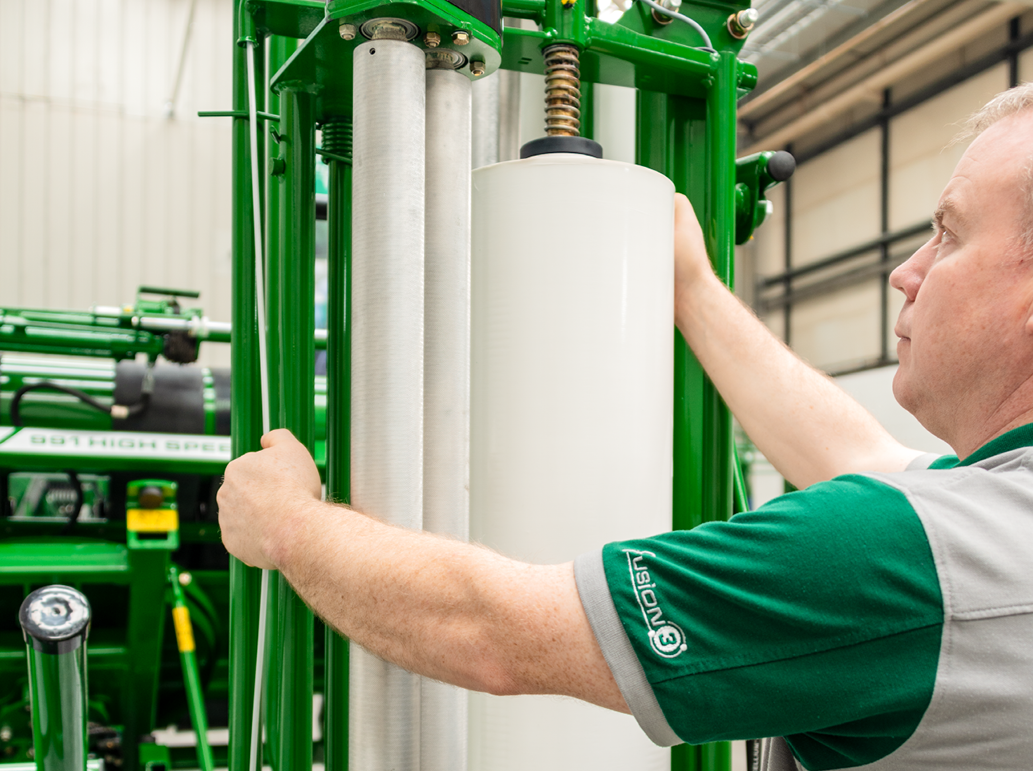

McHale låse- og lastesystem
Gjør filmlasting raskt og enkelt ved å låse dispenserspolen opp når du losser og låse den ned igjen ved ganske enkelt å trekke i kabelen.
Alle maskinene er utstyrt med 750 mm aluminiumsdispensere, som gir 70 % filmstrekning. Andre filmstrekkalternativer er tilgjengelig på forespørsel.

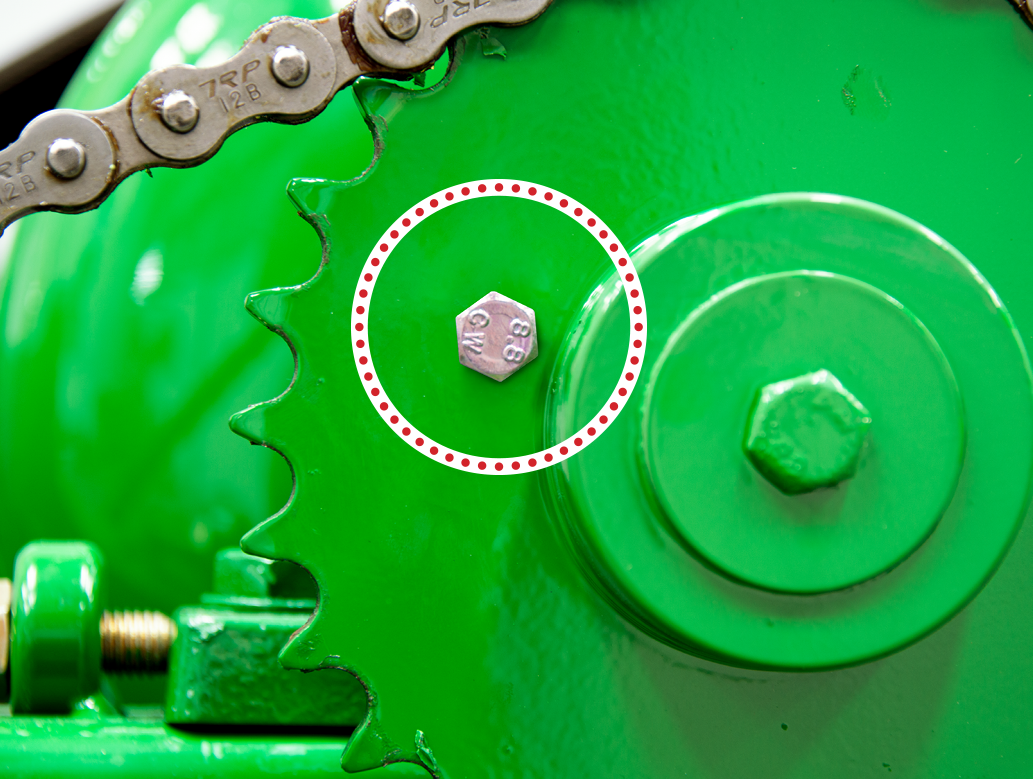

Skjærboltenhet
En skjærbolt beskytter girkassen når du pakker dårlig formede baller. Alle maskinene drives nå av en tyngre girkasse enn tidligere modeller
Tannhjulene er bredere i diameter og har en større tannmodul på seg, noe som gjør dem lettere å kjøre. Denne kraftige girkassen inneholder et nytt nøkkelveisbeskyttelsessystem, som erstatter det gamle rullestiftsystemet.

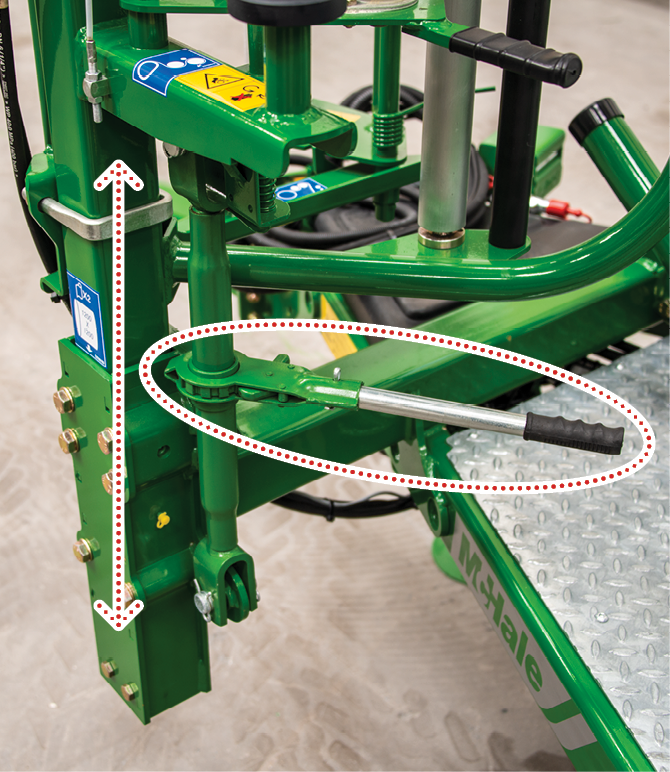

Innpakning med en rull film
Dispenserpostens høyde kan justeres manuelt til maksimal posisjon ved hjelp av høydejusteringshåndtaket
På dispenseren nærmest traktoren vil plasten påføres midten av ballen, for å sikre riktig overlapping. Velg “X1”-knappen på kontrollkonsollen for å betjene den som en enkelt dispensermaskin.(991 HS)

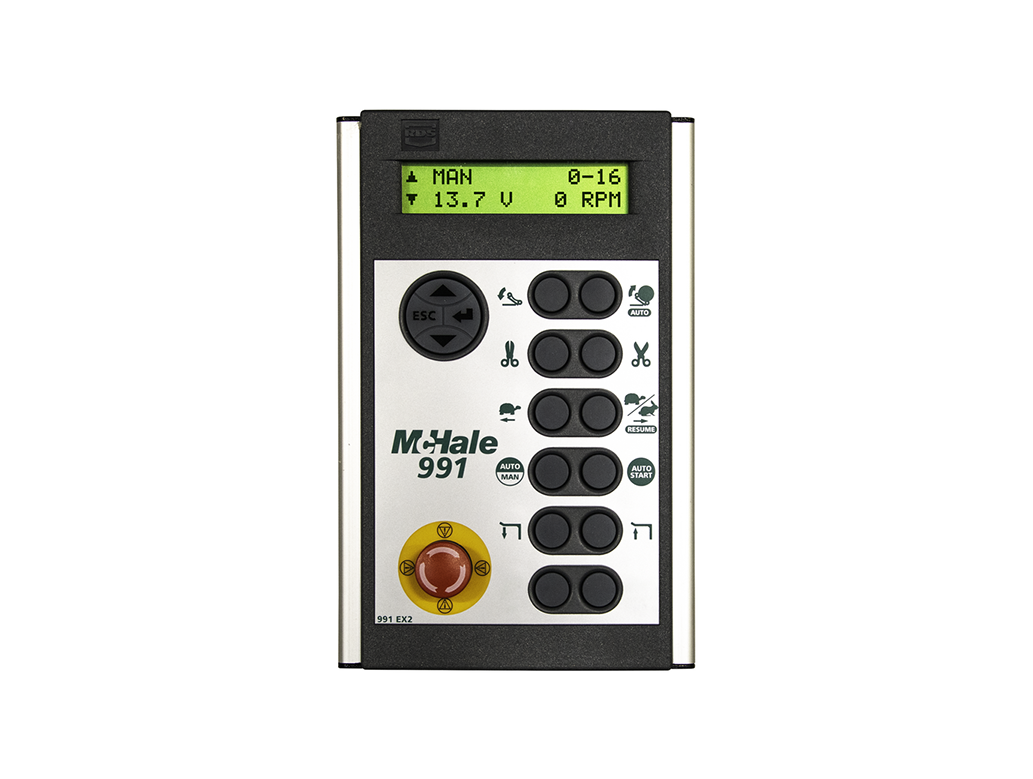

Expert kontrollkonsoll
Fullautomatiserer innpakningsprosessen. Denne brukervennlige konsollen gir tilgang til alle funksjoner uten å måtte forlate komforten til traktorsetet.Fra kontrollkonsollen kan en operatør velge;
- Automatisk ballelastingsfunksjon
- Automatisk balletippfunksjon
- Enkeltrull-balleinnpakning
Mens 991 High-Speed er helautomatisk, kan føreren velge manuelle alternativer for å maksimere kontrollen avhengig av bakkeforholdene.

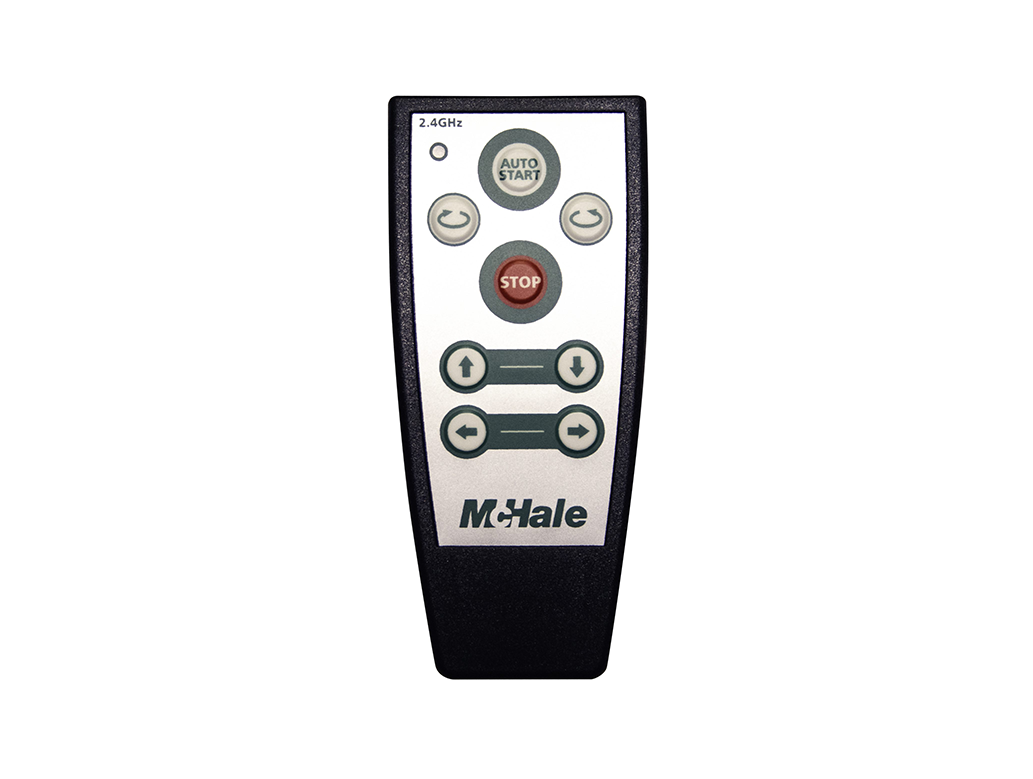

Radio-fjernkontrollsett for statisk innpakning
Med et radiofjernkontrollsett kan en operatør laste en balle og aktivere den automatiske syklusen eksternt.
Mens ballen pakkes, stabler operatøren den siste pakkede ballen og samler en nettballe for å pakke den neste. Den pakkede ballen tippes automatisk og den nettede ballen legges på pakkebordet for å starte pakkeprosessen igjen.
Dimensjoner
| Parameter | 991 HS | 991 LBER | 991 TBER | 991 BE |
|---|---|---|---|---|
| Transportlengde i meter | 5,7 | 2,8 | 4,5 | 5,7 |
| Transport Bredde i meter | 2,45 | 1,65 | 2 | 2,45 |
| Transporthøyde i meter | 2,46 | 1,91 | 2,05 | 2,46 |
| Høyde til toppen av rullene i meter | 1,25 | 0,83 | 1,01 | 1,25 |
| Vekt (ulastet) i kilo | 1900 | 800 | 1090 | 1870 |
Innpakking
| Parameter | 991 HS | 991 LBER | 991 TBER | 991 BE |
|---|---|---|---|---|
| Ballestørrelse i meter | 1,52 | 1,52 | 1,52 | 1,52 |
| Dispensere i aluminium i mm | 2 x 750 mm | 1 x 750 (500) | 1 x 750 (500) | 1 x 750 (500) |
| Film Stretch standard/valgfritt | 70/55 % | 70/55 % | 70/55 % | 70/55 % |
| Innpakningshastighet (opptil) i o/min | 30 | 30 | 30 | 30 |
| Innpakningssystem | Platespiller | Platespiller | Platespiller | Platespiller |
| Beskyttelsesmekanisme | Skjærebolt | Skjærebolt | Skjærebolt | Skjærebolt |
| Løftekapasitet ved @ 170 bar | 1100 kg | - | - | 1100 kg |
Utstyr
| Parameter | 991 HS | 991 LBER | 991 TBER | 991 BE |
|---|---|---|---|---|
| Førerkontroll | Expert kontrollkonsoll | Expert kontrollkonsoll | Expert kontrollkonsoll | Expert kontrollkonsoll |
| Operasjon | Automatisk og manuell | Automatisk og manuell | Automatisk og manuell | Automatisk og manuell |
| Radio fjernkontroll | Valgfri | Standard | Standard | Valgfri |
| Filmrullkapasitet | X 8 (2+6) | X 3 (1+2) | X 3 (1+2) | X 7 (1+6) |
| Klipp og hold | Ja | Ja | Ja | Ja |
| Balleinnpakningsmonitor | Ja | Ja | Ja | Ja |
Hjul og lys
| Parameter | 991 HS | 991 LBER | 991 TBER | 991 BE |
|---|---|---|---|---|
| Veilys | Ja | - | Ja | Ja |
| Smørepunkter | 20 | 11 | 11 | 19 |
| Hjul dimensjoner | Std 380/55-17 alt 480/45-17 | - | 20.5/8-10 | 340/55-16 |
| Aksel | 6 bolter | - | 5 bolter | 6 bolter |
Traktor
| Parameter | 991 HS | 991 LBER | 991 TBER | 991 BE |
|---|---|---|---|---|
| Feste til traktor | Trekkrok | 3-punkts montert | Trekkrok | Trekkrok |
| Min. Hydrauliske krav l/mim / bar | 22 / 170 | 20 / 180 | 20 / 180 | 22 / 170 |
| Hydrauliske koblinger | 2 x 1/2″ QR-er åpent eller lukket senter | 2 x 1/2″ QR-er åpent eller lukket senter | 2 x 1/2″ QR-er åpent eller lukket senter | 2 x 1/2″ QR-er åpent eller lukket senter |
| Elektriske krav | 12v EuroPlug, 10A eller direkte fra batteri | 12v EuroPlug, 10A eller direkte fra batteri | 12v EuroPlug, 10A eller direkte fra batteri | 12v EuroPlug, 10A eller direkte fra batteri |
| Minimum hk-krav kW/Hk | 35 / 47 | 45 / 60 | 35 / 47 | 35 / 47 |
