McHale F5 serie fastkammer |
|
 |

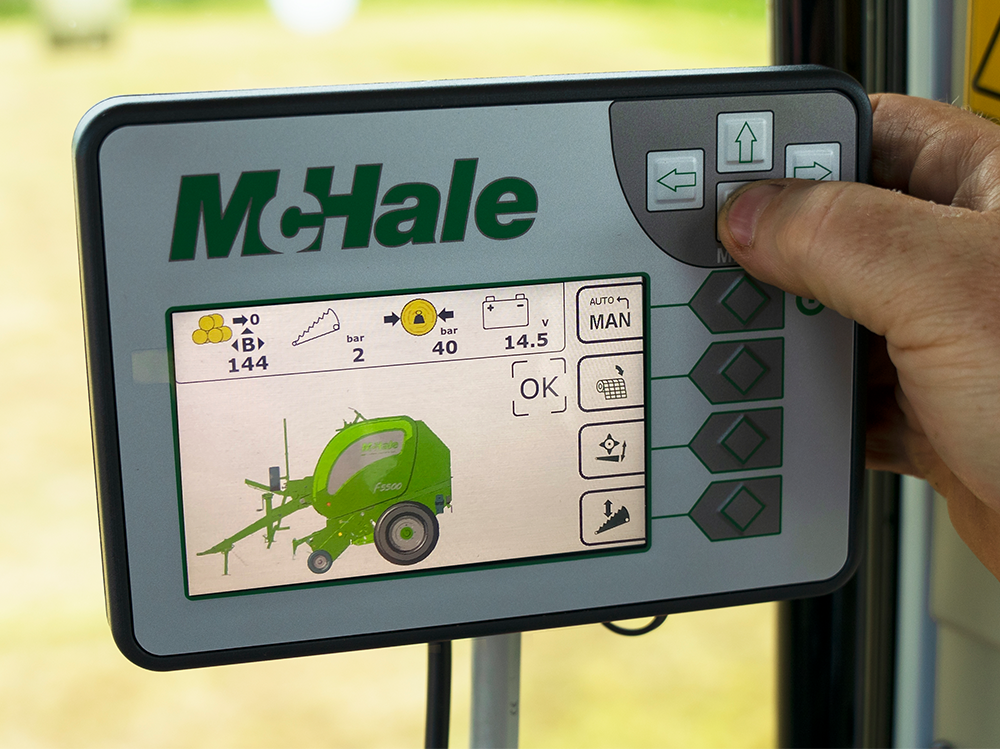

.McHale F5-seriefastkammerpresser har gjennom mange års drift på fem kontinenter og under svært tøffe forhold opparbeidet seg et velfortjent rykte om høy ytelse, utmerket pålitelighet, god operatørkomfort og topp annenhåndsverdi. F5-serien har en robust konstruksjon og komponenter av høy kvalitet som sikrer effektivt og problemfri drift under alle forhold. Alle modellene levers med blant annet progressiv smøring, profi-flow pickup med progressivt inntak og dropfloor. McHale F5-serie fastkammerpresser omfatter følgende modeller: F5-550 har nettbinding og I-Control 5 betjeningssystem. F5-560 har nettbinding og Isobus-betjening. F5-560 Plus har nettbinding og breiplast og Isobus-betjening. |
 |
 |
 |

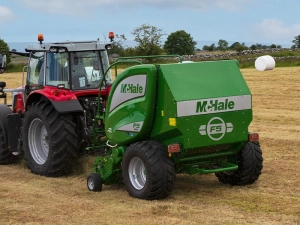

F5-550 |
F-560 |

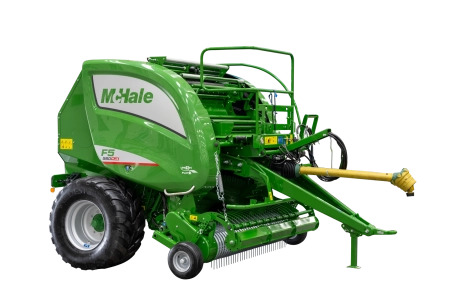

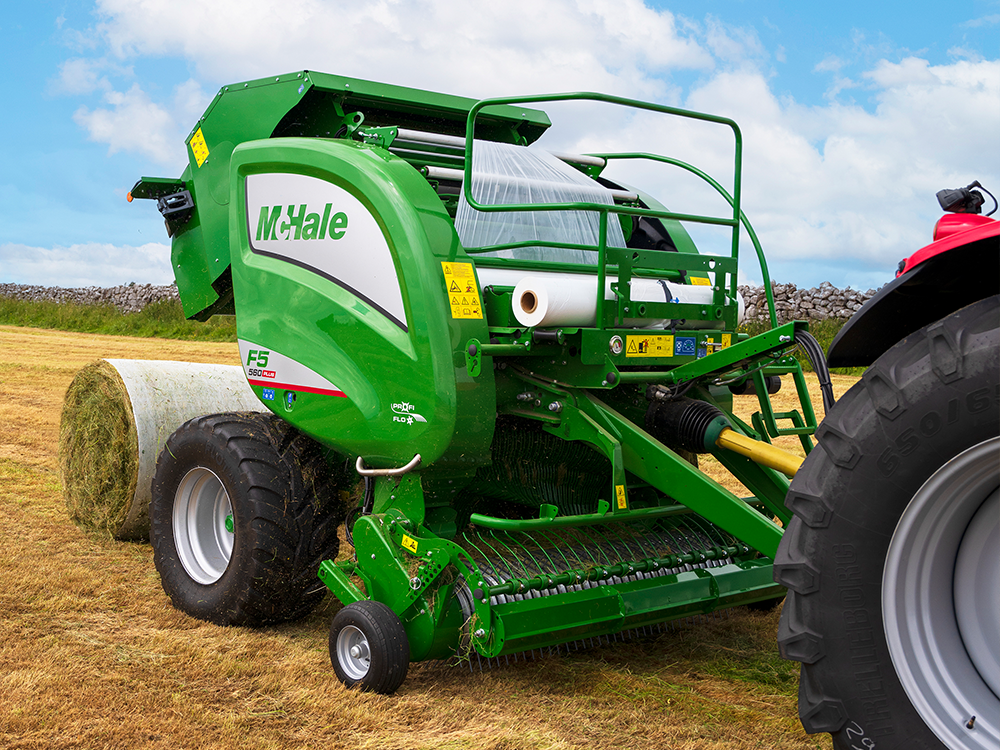

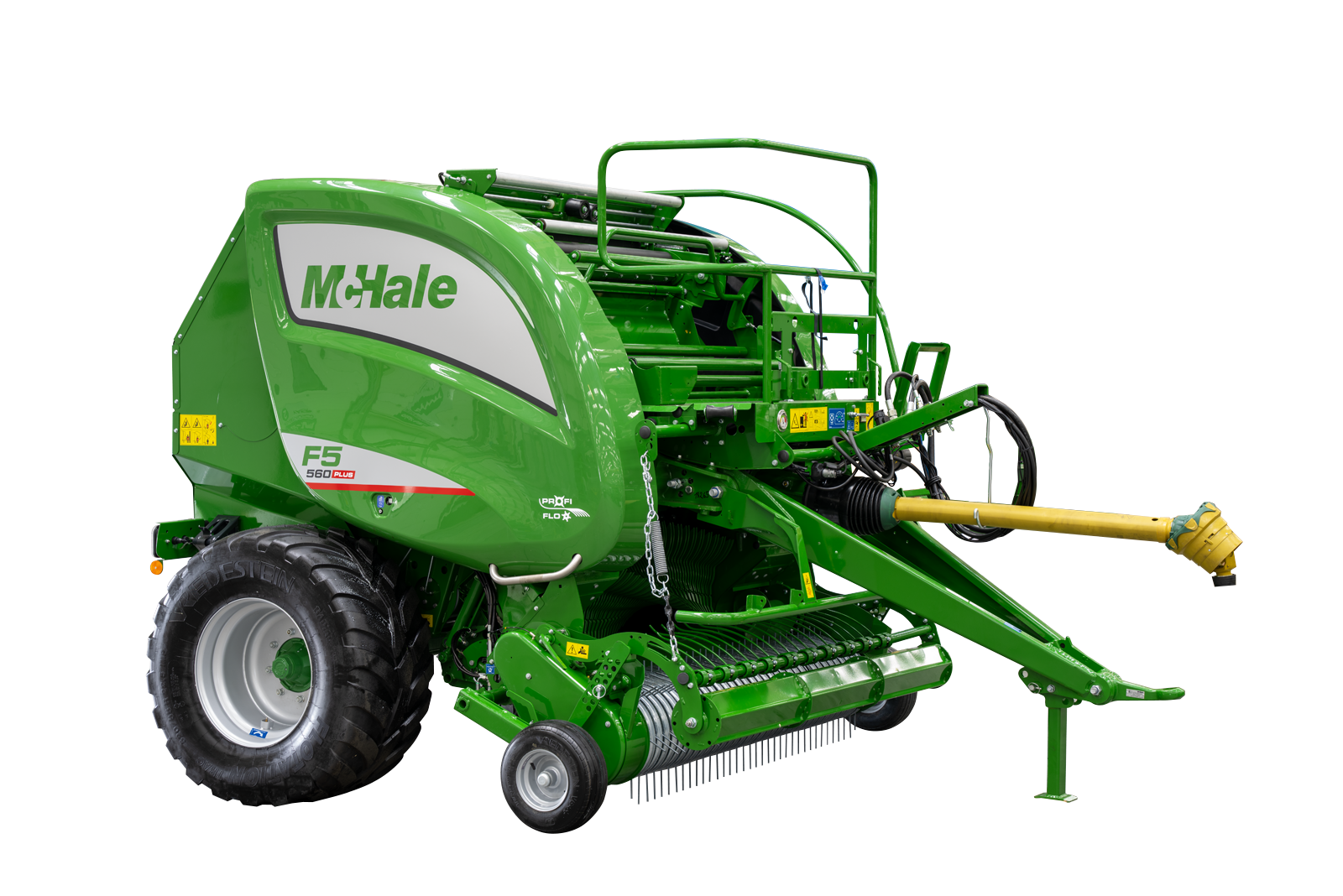

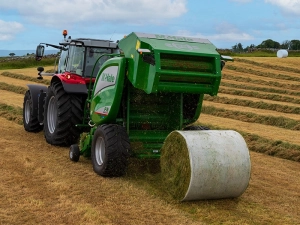

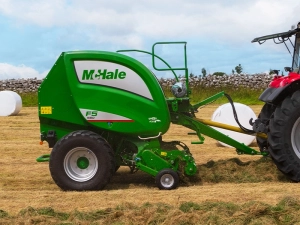

F5-560 Plus |
|
|
|
McHale F-serie fastkammerpresser er utviklet og konstruert med tanke på kravene til dagens bønder og entreprenører. Denne sunne og fornuftige tilnærmingen hvor brukeren er i fokus, sikrer at hver maskin kan driftes og vedlikeholdes enkelt og brukervennlig. Bønder og entreprenører over hele verden er under press for å redusere kostnader og øke produksjonen.
Kontinuerlig utvikling av landbruksteknologien har ført til behov for gjennomgående pålitelige og spesialiserte maskiner for å møte disse kravene. McHale F-serie med fastkammerpresser har vært i drift over hele verden, under noen av verdens vanskeligste forhold. De har fått et prisvinnende rykte for høy produktivitet, utmerket pålitelighet, førerkomfort og topp annenhåndsverdi.
Funksjoner som Profi-Flo-pickup, progressiv smøring, dropfloor for fjerning av eventuelle blokkeringer, overlegen betjening og komponenter med høye spesifikasjoner gir McHale F-serie fastkammerpresser et vinnerforsprang. Dette sikrer lang levetid, pålitelighet og en maskin som er robust nok til å håndtere de tøffeste avlingene og forholdene.
Alle McHale F5 fastkammerpresser har følgende felles egenskaper:
| 2,1 m Profi-Flow pickup Kamstyrt pickup Camless pickup (tilvalg) Adaptivt inntak Heavy duty materotor Drop floor antiblokkeringssystem |
Ballestørrelse: D=125 cm, B=123 cm 18 kammerruller 50 mm lager på kammerruller 55 mm lager på rull med lange aksler og doble tannhjul 1 1/4" kjede på kammerruller Automatisk progressivt smøresystem |
500/50-22,5 dekk Bremser som tilvalg |
Standardfunksjoner
| 2,1 m pick-up | 25 Kniv Heavy Duty Feed Rotor | Drop Floor Unblocking System |
| 50 mm lager på kammerruller* | 1¼” kjede på ballekammeret | Automatisk progressivt smøresystem |
| Kontinuerlig oljesystem | Expert Plus kontrollkonsoll | 500/50-22,5 dekk |
| 18 Ruller i kammer | Film eller nettbinding | Uavhengig kamera for filmovervåking |
* 55 mm lagre montert på ruller med lange aksler og doble tannhjul |
||
1 / 17
Patentert filmbinding
I utviklingen av Fusion 3 Plus innså McHale at endringer i temperatur og sollys kunne påvirke kammerinnpakningsfilmen; etter hvert som dagen ble varmere eller kjøligere, ble filmen enten overstrukket eller understrukket, og dette ville igjen forårsake pålitelighetsproblemer og resultere i ineffektiv filmbruk.
2 / 17

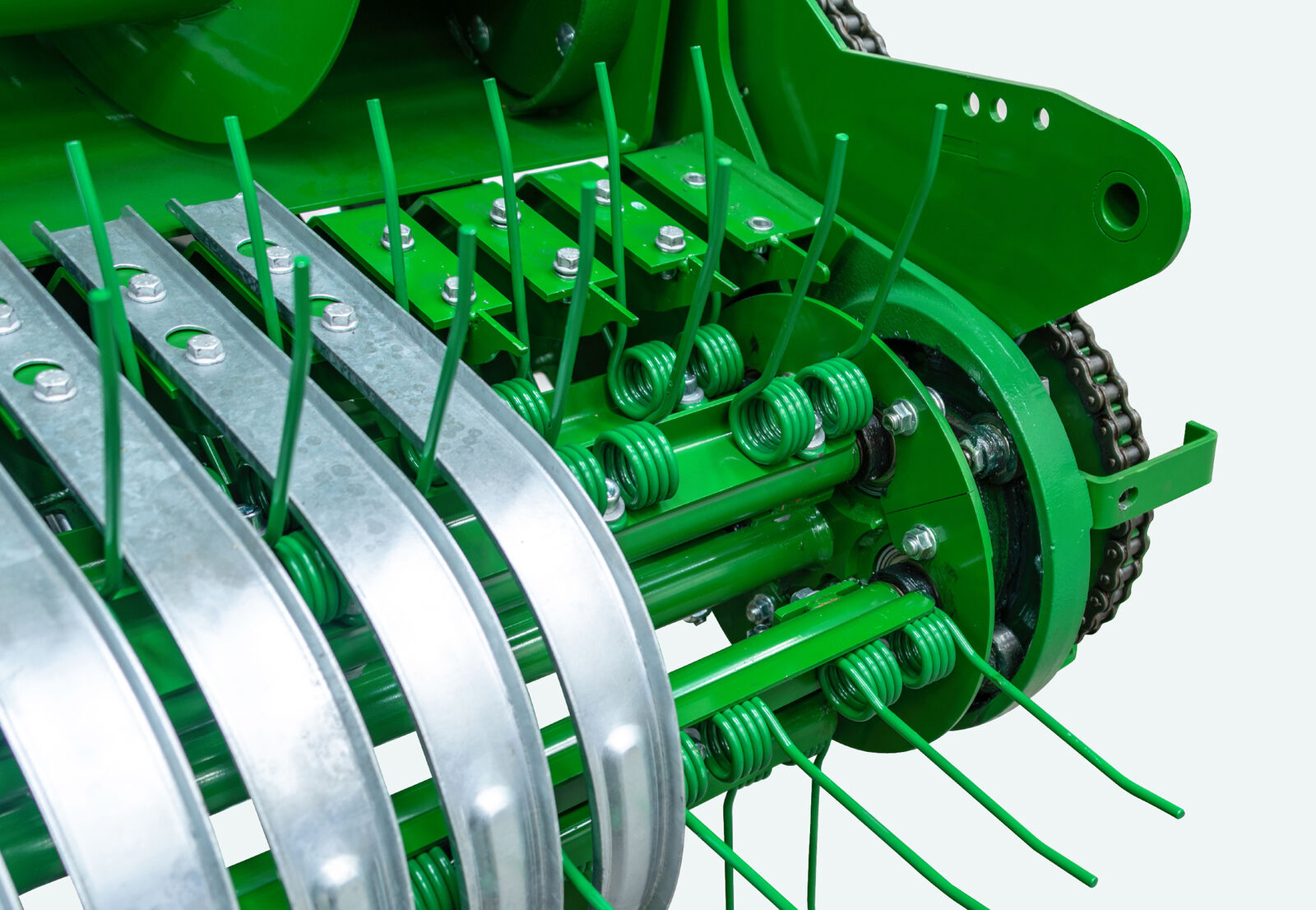

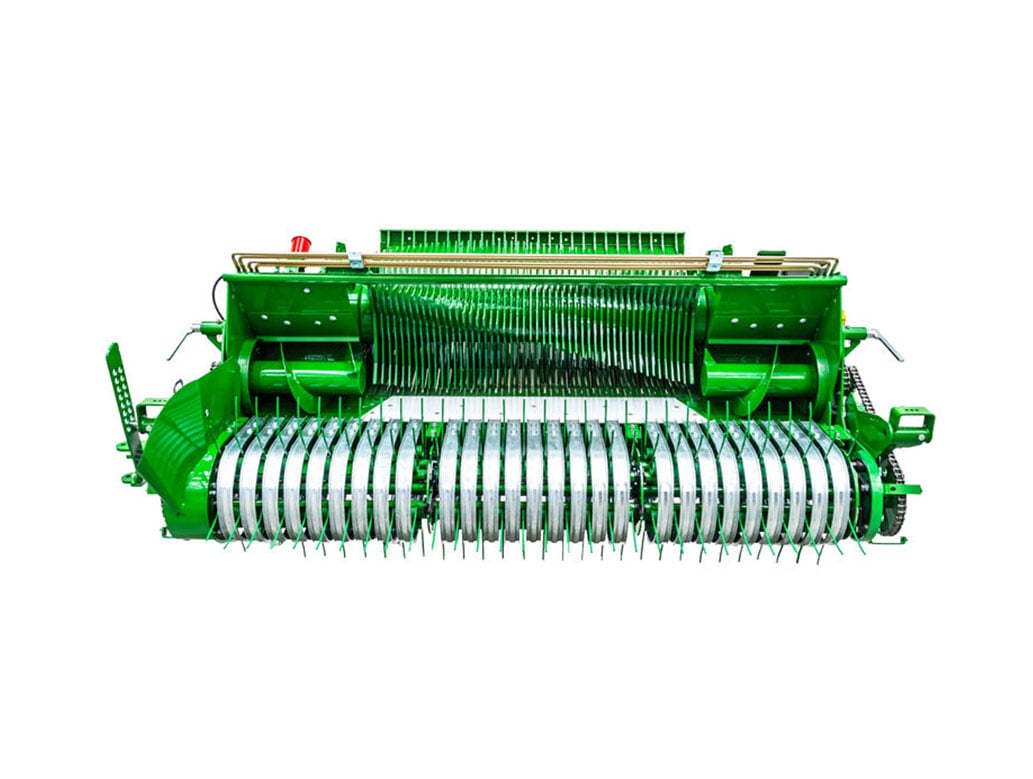

Pickup
I løpet av det siste tiåret har McHale designet og utviklet ulike typer pickuper. Etter omfattende testing valgte McHale å tilby kundene to alternativer:
3 / 17
Heavy Duty pickup
Den spesialdesignede McHale pick-upen er plassert nær rotoren for å forbedre leveringen av avlingen gjennom rotoren til ballekammeret. Sidemateskruer med stor diameter hjelper til med å lede avlingen til ballekammeret og sikrer en jevn og jevn avlingsflyt for å produsere høydensitetsballer
4 / 17
Adaptivt inntak
I løpet av en ballesesong må maskinene jobbe med forskjellige mengder avling. McHale har designet et adaptivt inntak som lar inntaksområdet automatisk justere for lette og tunge avlinger for å lette en jevn avlingsstrøm inn i kammeret.
5 / 17

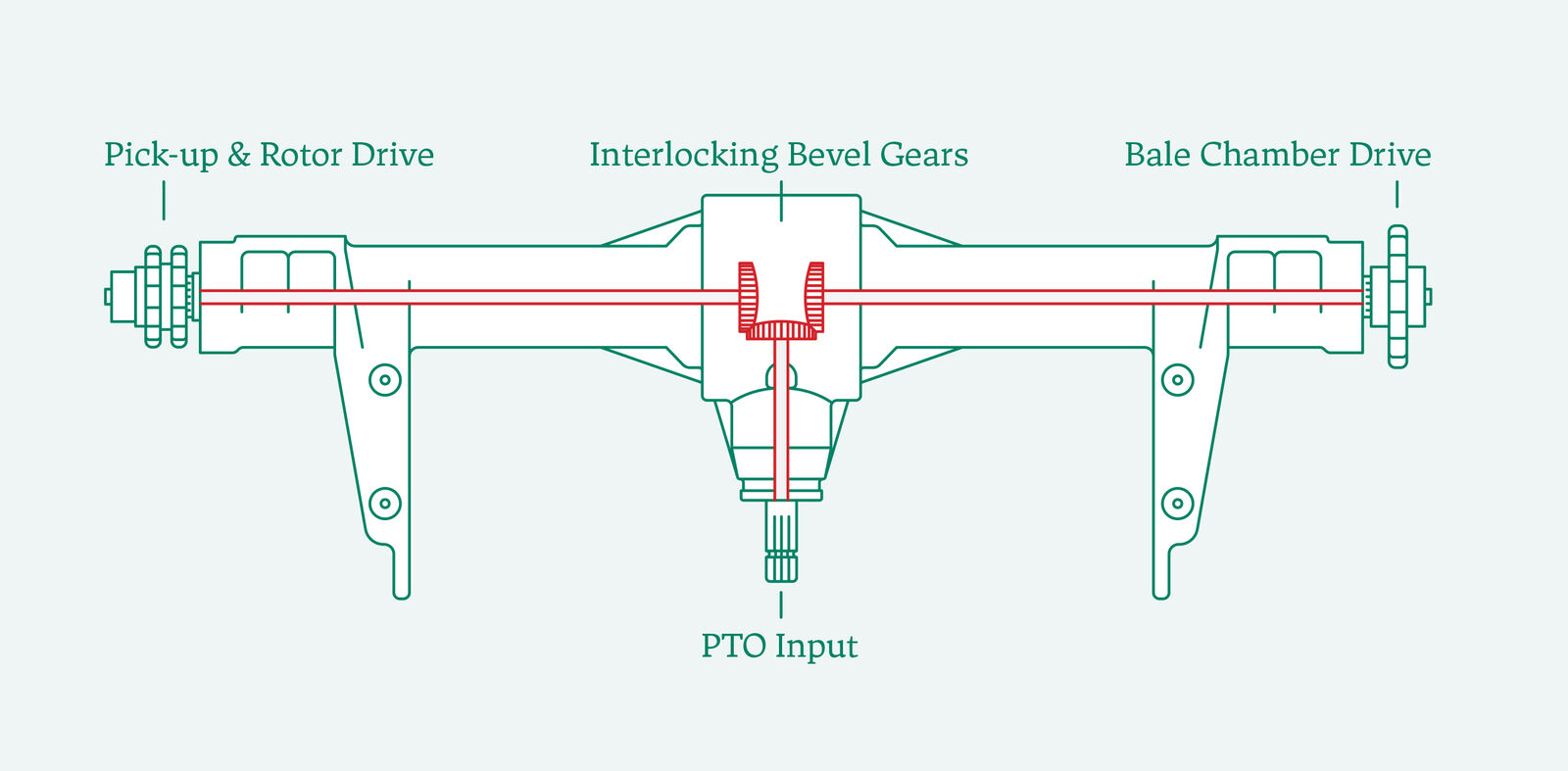

Split Drive girkasse
En 540rpm delt girkasse er montert på alle maskiner i McHale Fixed Chamber-serien som standard. Girkassedesignet sørger for at kraften fordeles jevnt til begge sider av maskinen.
6 / 17
Rotor
Den stjerneformede, tvillingfingermaterrotoren sikrer en høykapasitets flyt av avlingen inn i ballekammeret.
7 / 17

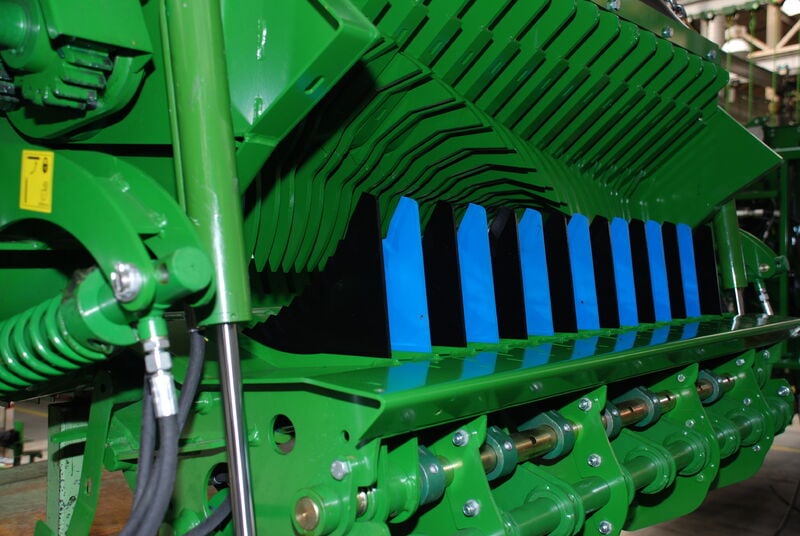

25 knivers knivbro
For å sikre en jevn og jevn kuttekvalitet, er det utviklet en robust og kraftig 25 kniver kutteenhet for McHale singel fastkammerpresse.
8 / 17
Valgbart knivsystem
Alle McHale singelpresser har muligheten til å utstyres med et valgbart knivsystem. Ulike knivkonfigurasjoner kan velges avhengig av knivbankspesifikasjonen.
9 / 17
Drop Floor Unblocking
I over et tiår har alle maskinene i serien med fastkammerballepresser vært utstyrt med McHale Drop Floor Unblocking System, en funksjon som operatører har blitt glad i for sin enkelhet i bruk og effektive frigjøringssyklus.
10 / 17

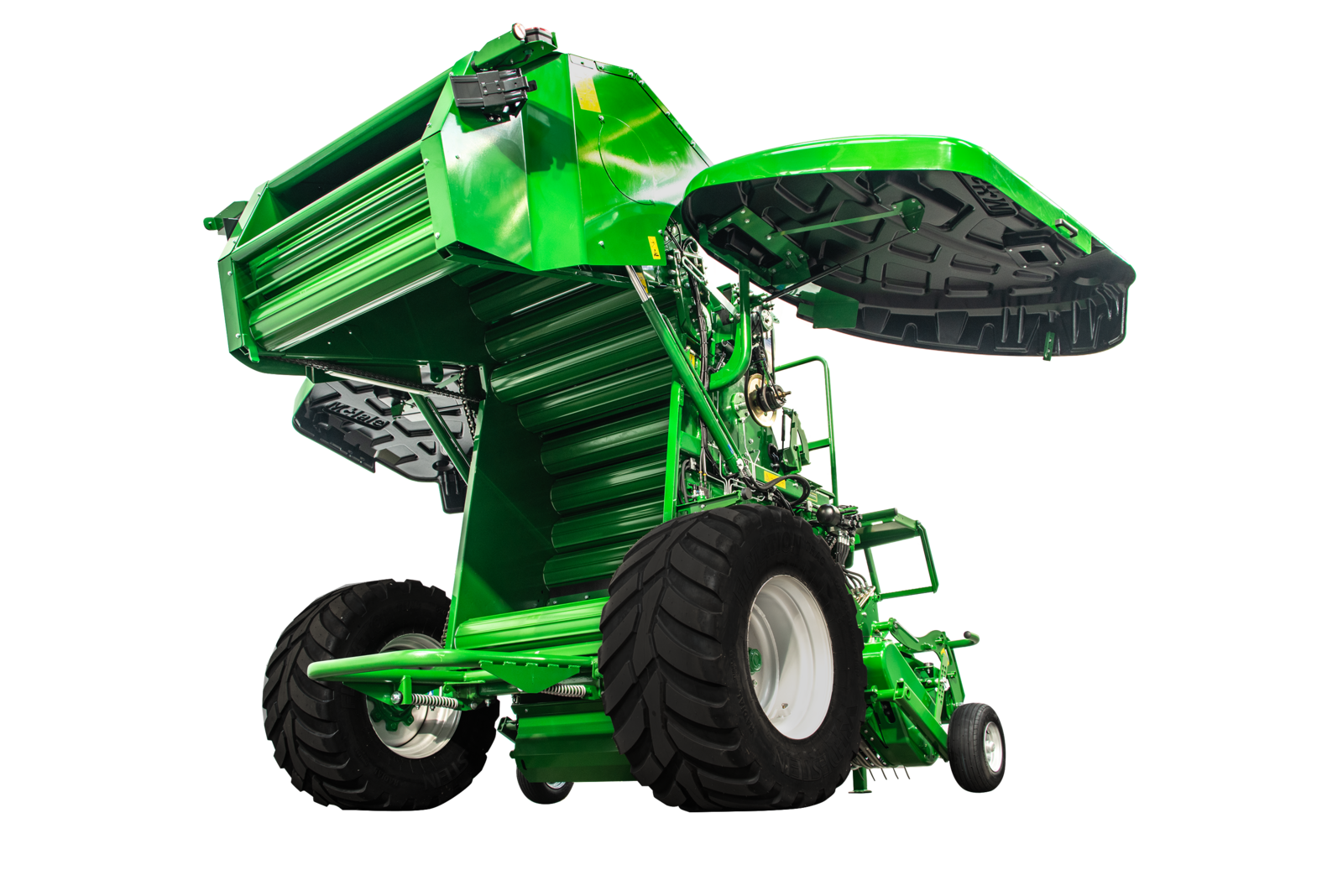

Rundballekammer
Ballekammeret på McHale singelpresser består av et ballekammer med 18 ruller. Den har en diameter på 1,23m x 1,25m og er laget av kraftige ruller.
11 / 17

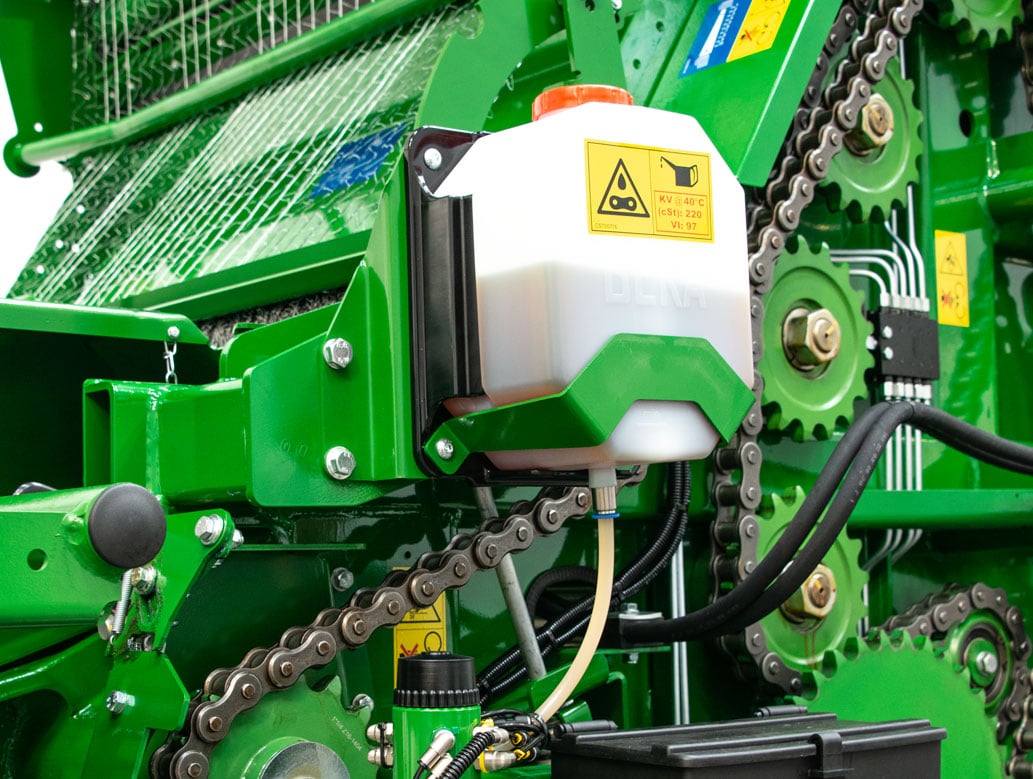

Smøring og olje
McHale-serien med fastkammer-ballepresser er alle utstyrt med et kontinuerlig oljesystem. Når kraftuttaket er koblet inn, smører det kontinuerlige oljesystemet konstant kjedene for å sikre lang levetid. En smørealarm lyder etter 300 baller for å informere operatøren om å fylle oljetanken.
12 / 17

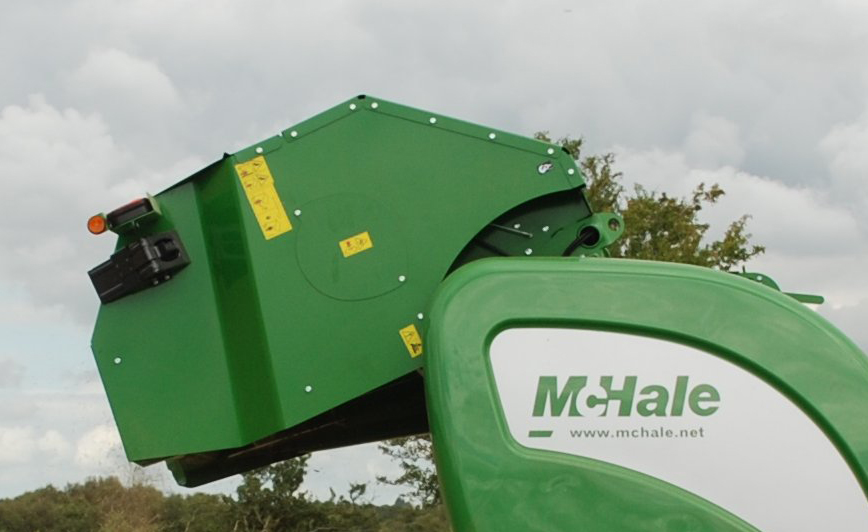

Automatisk betjening av bakluken
Når ballen er nett i kammeret til McHale F5600 PLUS filmbindende ballepresse, åpnes bakluken på ballepressen automatisk, slik at rundballen med høy tetthet kan kastes ut.
13 / 17

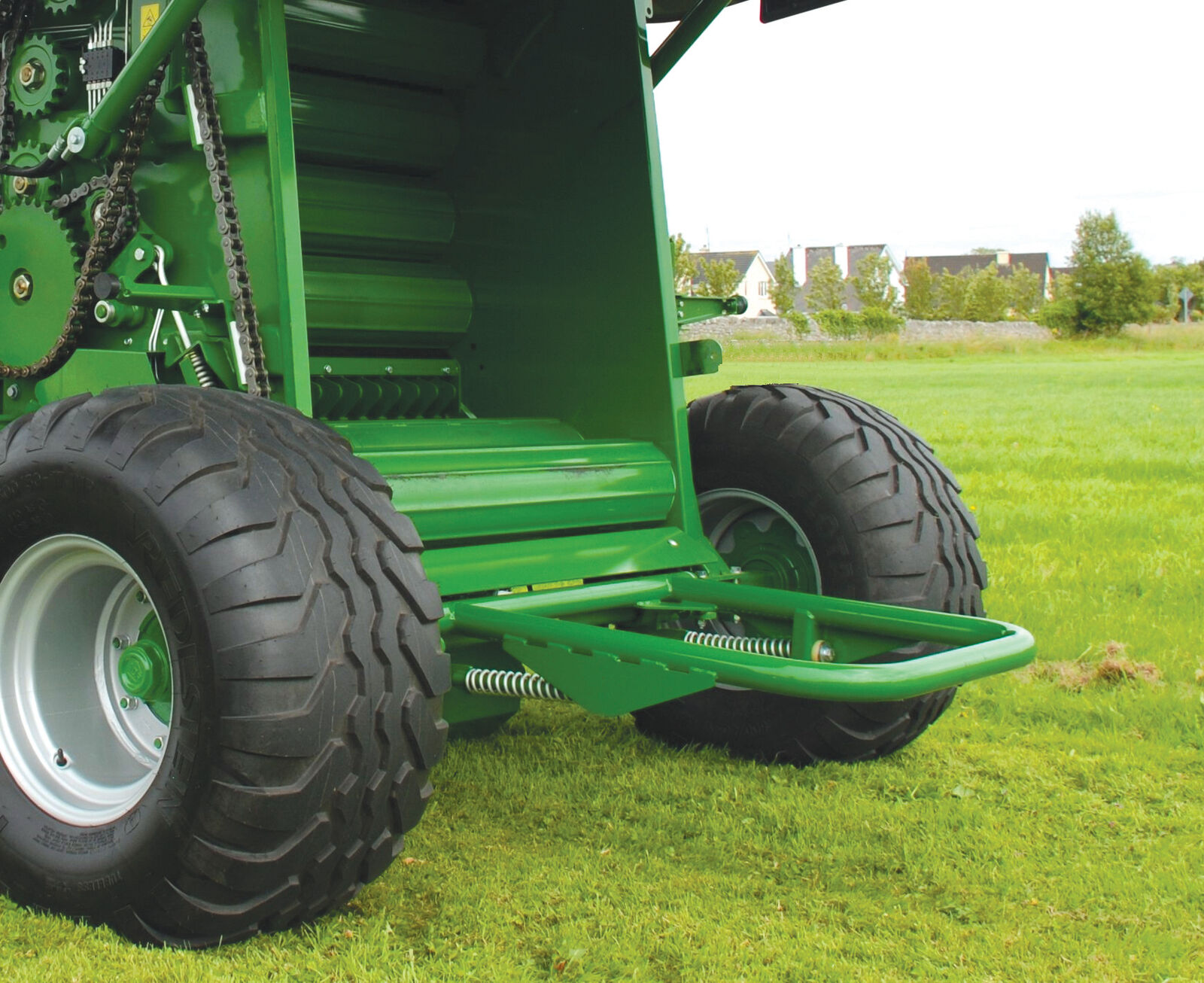

Ballesparkersensor
McHale F5 fastkammer presser PLUS filmbindende ballepresse har en sensor på ballesparkeren, som sørger for at ballen har blitt kastet ut av kammeret før bakluken lukkes.
14 / 17

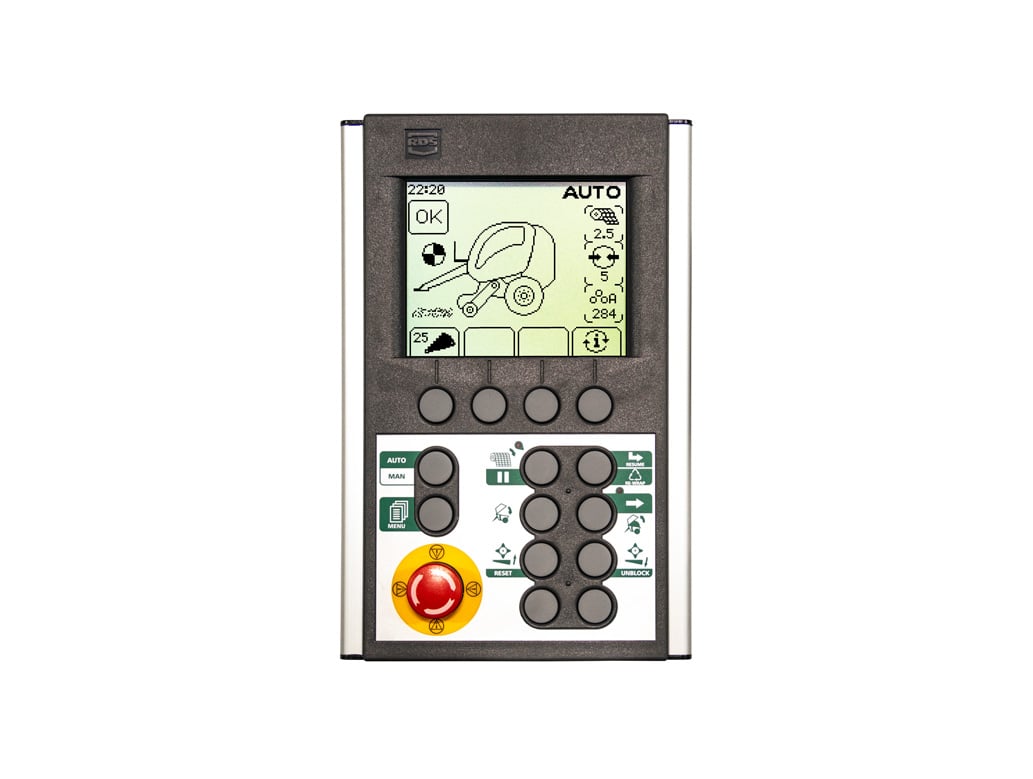

Expert Plus kontrollkonsoll
F5600 PLUS styres med en Expert Plus Control Box, som har et stort grafisk display; dette lar operatøren overvåke presseprosessen grafisk fra kontrollkonsollen.Den har også;
15 / 17

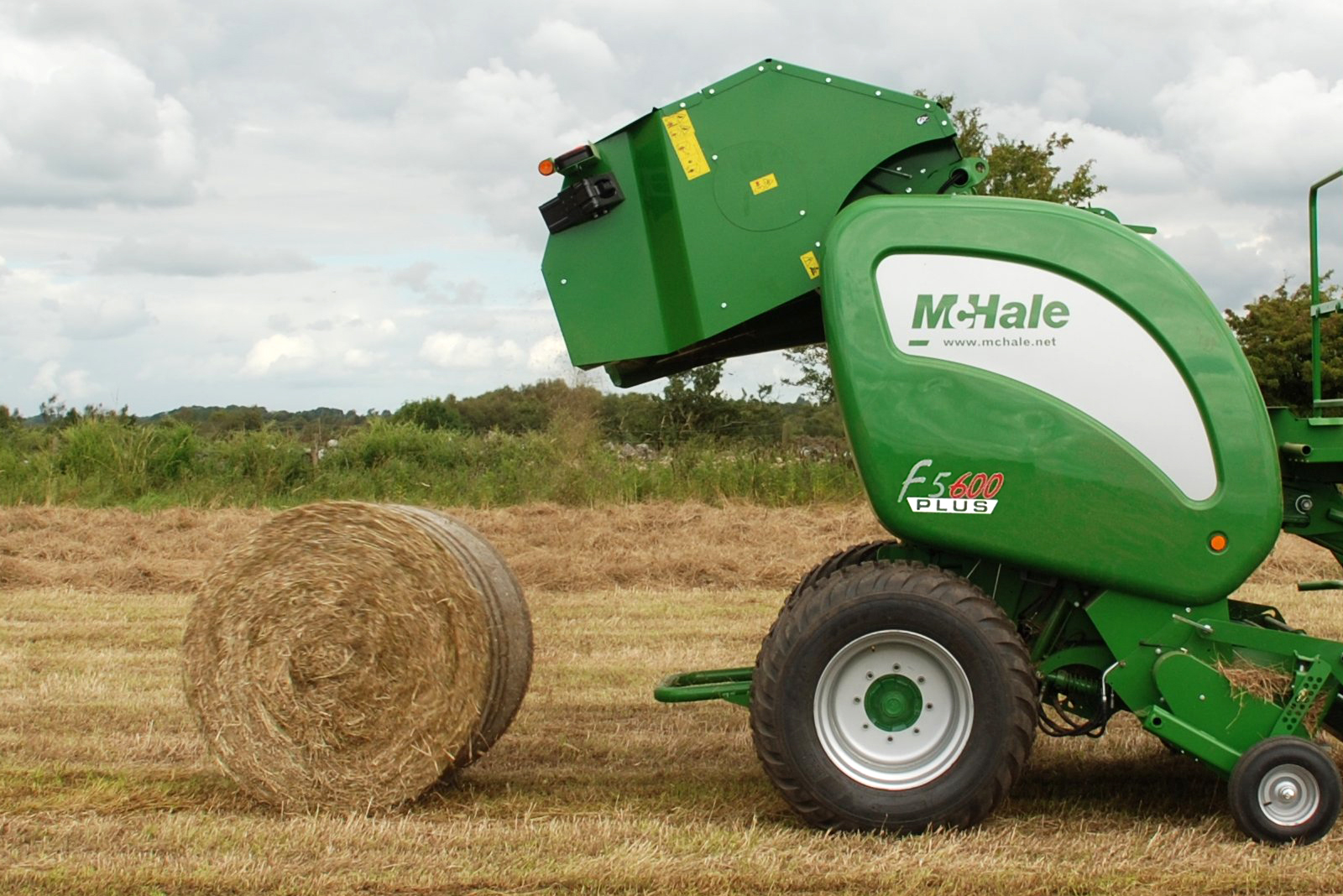

Nettomslag for pressing av høy og halm
McHale F5 PLUS kan gå tilbake til den tradisjonelle metoden for bruk av nettinnpakning, og overgangsprosessen er veldig enkel. Hvis operatøren driver med høy eller halm, er bytte tilbake til nettbinding enkel og brukervennlig.
16 / 17

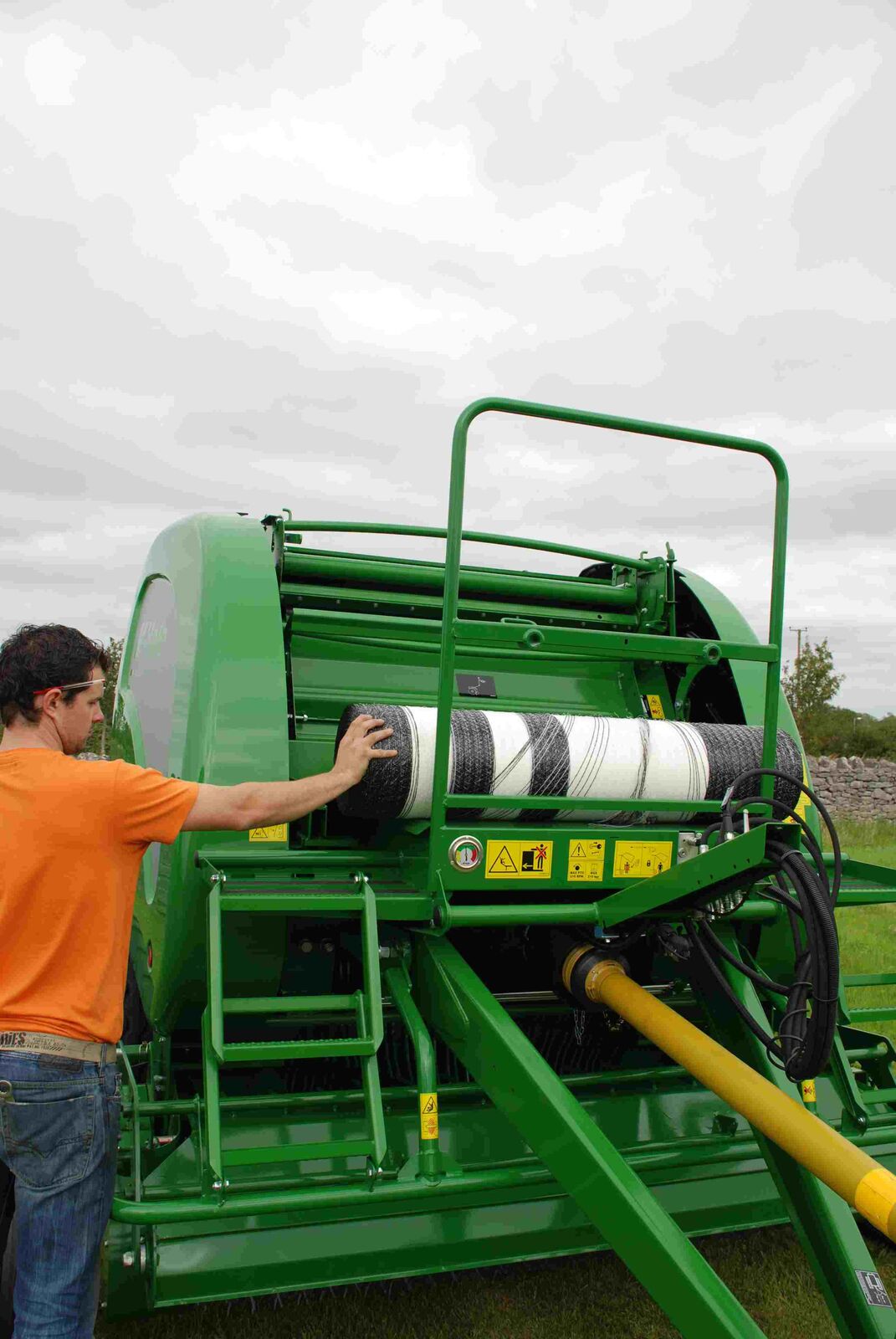

Film/ Nettolasting og lagring
Lasting av film/nett er optimert på F5600 PLUS-ballepressen ved hjelp av det enkle, men svært effektive nettlastesystemet.
Operatøren frigjør ganske enkelt stroppene på reserverullen med film/nett på maskinplattformen og flytter film-/nettrullen fra oppbevaringsposisjonen over leppen på plattformen og ruller den inn i nettboksen. Oppbevaring for en ekstra rull med nett er tilgjengelig på presseplattformen.
17 / 17
Alternativer
McHale-maskiner fungerer under forskjellige forhold rundt om i verden. For å optimere maskinens ytelse tilbyr vi en rekke alternativer i McHale-serien med fast kammer. Vi anbefaler at du snakker med din lokale forhandler angående den beste konfigurasjonen for å møte dine krav
Spesifikasjon
Dimensjoner
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Bredde | 2,58 m | 2,58 m | 2,58 m |
| Lengde | 4,05 m | 4,05 m | 4,05 m |
| Høyde | 2,45 m | 2,45 m | 2,45 m |
| Vekt | 3500 kg | 3700 kg | 3850 kg |
Pickup
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Arbeidsbredde | 2100 mm | 2100 mm | 2100 mm |
| Tinderekker kamstyrt | 5 | 5 | 5 |
| Tinderekker kamless | 6 | 6 | 6 |
| Tindeavstand kamstyrt | 70 mm | 70 mm | 70 mm |
| Tindeavstand kamless | 55 mm | 55 mm | 55 mm |
| Komprimeringsrull | Ja | Ja | Ja |
| Pickup-løft | Hydraulisk | Hydraulisk | Hydraulisk |
| Støttehjul | Luftfylt og innfellbart | Luftfylt og innfellbart | Luftfylt og innfellbart |
Innmating
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Antall kniver | 25 / 13 / 12 / 0 | 25 / 13 / 12 / 0 | 25 / 13 / 12 / 0 |
| Teoretisk kuttlengde | 46 mm | 46 mm | 46 mm |
| Blokkeringssikring | Dropfloor | Dropfloor | Dropfloor |
| Knivbeskyttelse | Hydraulisk og mekanisk | Hydraulisk og mekanisk | Hydraulisk og mekanisk |
| Betjening kniver | Hydraulisk fra førerhytte | Elektronisk betjent fra terminal | Elektronisk betjent fra terminal |
| Betjening dropfloor | Hydraulisk fra førerhytte | Elektronisk betjent fra terminal | Elektronisk betjent fra terminal |
Pressekammer
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Ballediameter | 1,25 m | 1,25 m | 1,25 m |
| Bredde | 1,23 m | 1,23 m | 1,23 m |
| Antall ruller | 18 | 18 | 18 |
| Innmating | Rotor | Rotor | Rotor |
| Smøring | Automatisk progressiv | Automatisk progressiv | Automatisk progressiv |
| Lagerstørrelse | 50 mm | 50 mm | 50 mm |
Nett/breiplast
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Type | Netting | Netting | Nett / breiplast |
| Justering | Manuell/Automatisk | Via terminal | Via terminal |
| Rullekapasitet | 1+1 | 1+1 | 1+1 |
| Drift | Manuell / Automatisk | Manuell / Automatisk | Manuell / Automatisk |
Drivlinje
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Beskyttelse pickup | Slurekobling | Beskyttelse pickup | Beskyttelse pickup |
| Beskyttelse drivlinje | Momentkobling | Momentkobling | Momentkobling |
| Girkasse | Splittet drift | Splittet drift | Splittet drift |
| Kjedesmøring | Automatisk | Automatisk | Automatisk |
| Hoveddrevbeskyttelse | Cam Clutch | Slip Clutch | Slip Clutch |
Betjening
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Styresystem | I-control 5 | ISOBUS | ISOBUS |
| Styrepanel | I-control 5 | ISO-Play terminal | ISO-Play terminal |
| Justering balletetthet | Via styrepanel | Via styrepanel | Via styrepanel |
| Tetthetsjustering | På ballepresseventil | I hytte | I hytte |
| Kamera | Nei | 1 kamera | 1 kamera |
Hjul og dekk
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Aksel | 8 studs | 8 studs | 8 studs |
| Standard dekk | 500/50-17 | 500/50-22,5 | 500/50-22,5 |
| Bremser hydraulisk | Option | Option | Option |
| Bremser luft | Option | Option | Option |
Tilkobling
| Parameter | F5-550 | F5-560 | F5-560 Plus |
|---|---|---|---|
| Min. effekt traktor | 67 kW / 90 hk | 75 kW / 100 hk | 75 kW / 100 hk |
| Min. hydraulikk-kapasitet | 35 l/min @180 bar | 35 l/min @180 bar | 35 l/min @180 bar |
| Hydraulikkuttak | 2 DV | 1 trykk - fri retur + LS | 1 trykk - fri retur + LS |
| Elektrisk system | 12V DC, 20A | 12V DC, 20A | 12V DC, 20A |
