Fusion 4 Plus integrert kombipresse |
|
 |
DET MEST AVANSERTE UTVALGET AV
|
Oversikt
McHale Fusion 4 Plus er en helautomatisk integrert kombipresse som kan brukes med både nett eller breiplast, for optimal balleform og balletetthet uansett avlingstype. Breiplast-systemet bidrar til bedre ensilasjekvalitet og lettere håndtering av ballene ved fôring. Fusion 4 Plus er utstyrt med et patentert balleoverføringssystem og en vertikal pakkering. Disse to McHale-patentene gir maksimal ytelse samtidig som den holder maskinen kort og kompakt med en lengde på 5,8 meter. Maskinen er utstyrt med 25 kniver og Isobus.
Breiplast
Ved bruk av breiplast får ballen et ekstra lag med plast på mantelen, samtidig som breiplasten er med å binde ballen sammen. Breiplasten kan strekkes i henhold til produsentens anbefalinger, og mer enn det som kan oppnås med nettinnpakning. Dette ekstra laget med film på tønnen til ballen gir ensilasje av høyere kvalitet da filmen kan strekkes mer enn nett. Dette driver igjen ut mer luft, noe som gir bedre ensilasjekvalitet. Ved å bruke film for å binde ballen sammen, gjøres fjerning og resirkulering av filmen enklere da bonden kun sitter igjen med én form for avfall å resirkulere og kan unngå den ubehagelige og tidkrevende jobben med å skille nett fra plasten.
Patentert balleoverføring
Når ballen er ferdig presset og pålagt nett eller breiplast, deler ballekammeret seg horisontalt. Når den øvre delen av ballekammeret løftes opp og fremover, mens den nedre delen vippes bakover og fører ballen til pakkeenheten. Dette girbåde en rask og sikker overføring av ballen under alle forhold.
Isobus-betjening
McHale Fusion 4 Plus er utstyrt med Isobus-styresystem. Det gjør det mulig å betjene pressa via traktorens Isobus-terminal eller en annen Isobus-terminal. For kunder uten Isobus-traktor eller Isobus-terminal, tilbyr McHale ISO-PLAY 7- eller ISO-PLAY 12-Isobus-terminaler. Et oversiktlig og brukervennlig grafisk brukergrensesnitt gir føreren klare tilbakemeldinger på maskinens ytelse og oversikt over pressa.
Klikk her for å se våre Isobus- og ISO-PLAY-hjelpevideoer for å koble McHale Fusion 4 til traktoren.
Standardfunksjoner
|
|
|
|
|
|
|
|
|
|
|
|
* 55 mm lagre montert på ruller med lange aksler og doble tannhjul
1 / 20
Profi-Flo innmating
McHale Fusion 4 er utstyrt med den høyeffektive McHale Profi-Flo innmatingsenheten. Profi-Flo omfatter en pickup som effektivt fører avlingen til en traktformet matekanal med sidemonterte materotorer og en kraftig innmatingsrotor. Alle komponentene er nøye tilpasset hverandre som sørger for en jevn materialstrøm med minimale retningsendringer som sikrer høy kapasitet uansett forhold.
2 / 20

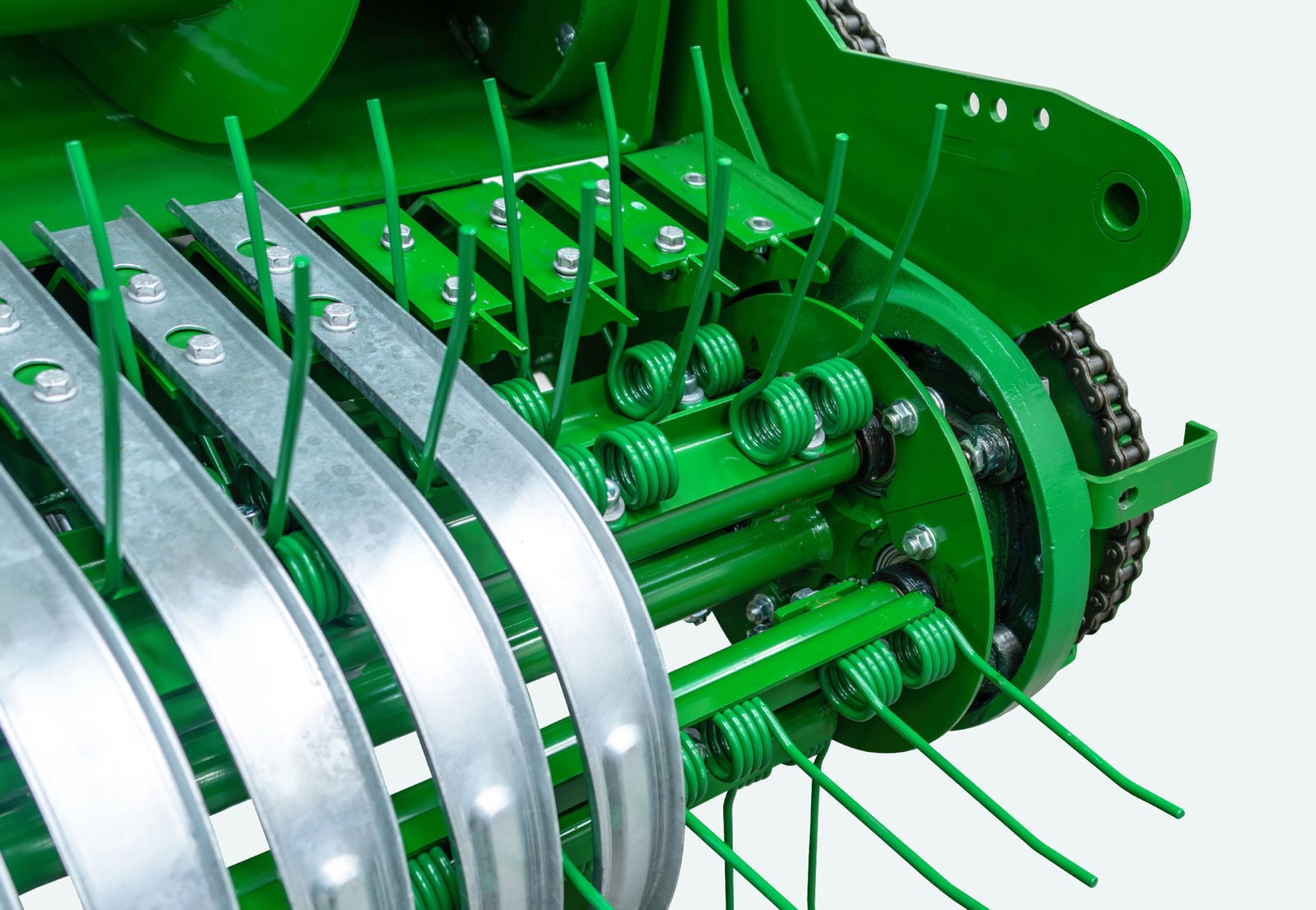

Pickup
I løpet av det siste tiåret har McHale designet og utviklet ulike typer pickuper. Etter omfattende testing valgte McHale å tilby kundene to alternativer:
3 / 20

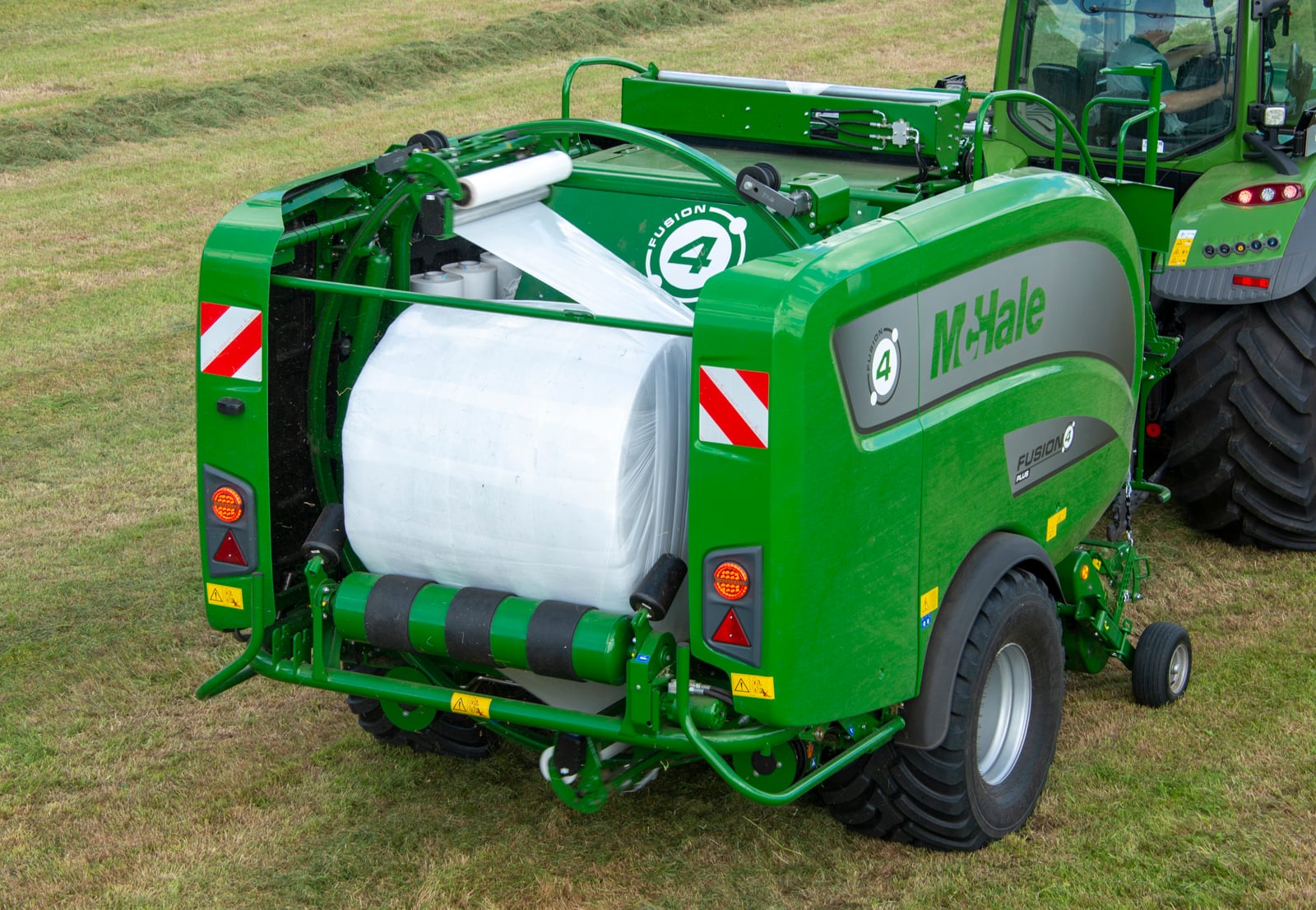

Vertikal innpakningsring
Den vertikale innpakningsringen på Fusion-serien er utstyrt med to 750 mm dispensere. Ved å bruke begge dispenserne tar alle maskinene i Fusion 4-serien omtrent 18 sekunder å påføre 4 lag film og omtrent 24 sekunder å påføre 6 lag film. Dette betyr at pakkeplattformen alltid venter på neste ball.
4 / 20

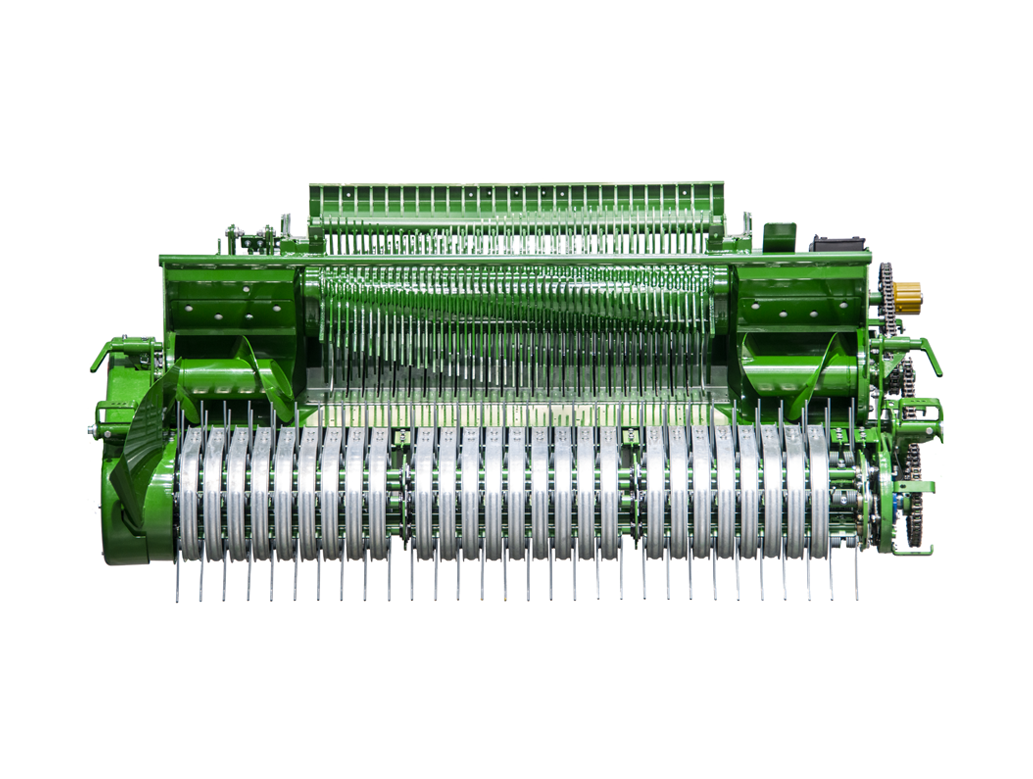

Heavy-Duty PROFI-FLO PickUp
Alle McHale Profi-Flo pickuper kommer med en rekke standardfunksjoner som inkluderer:
5 / 20

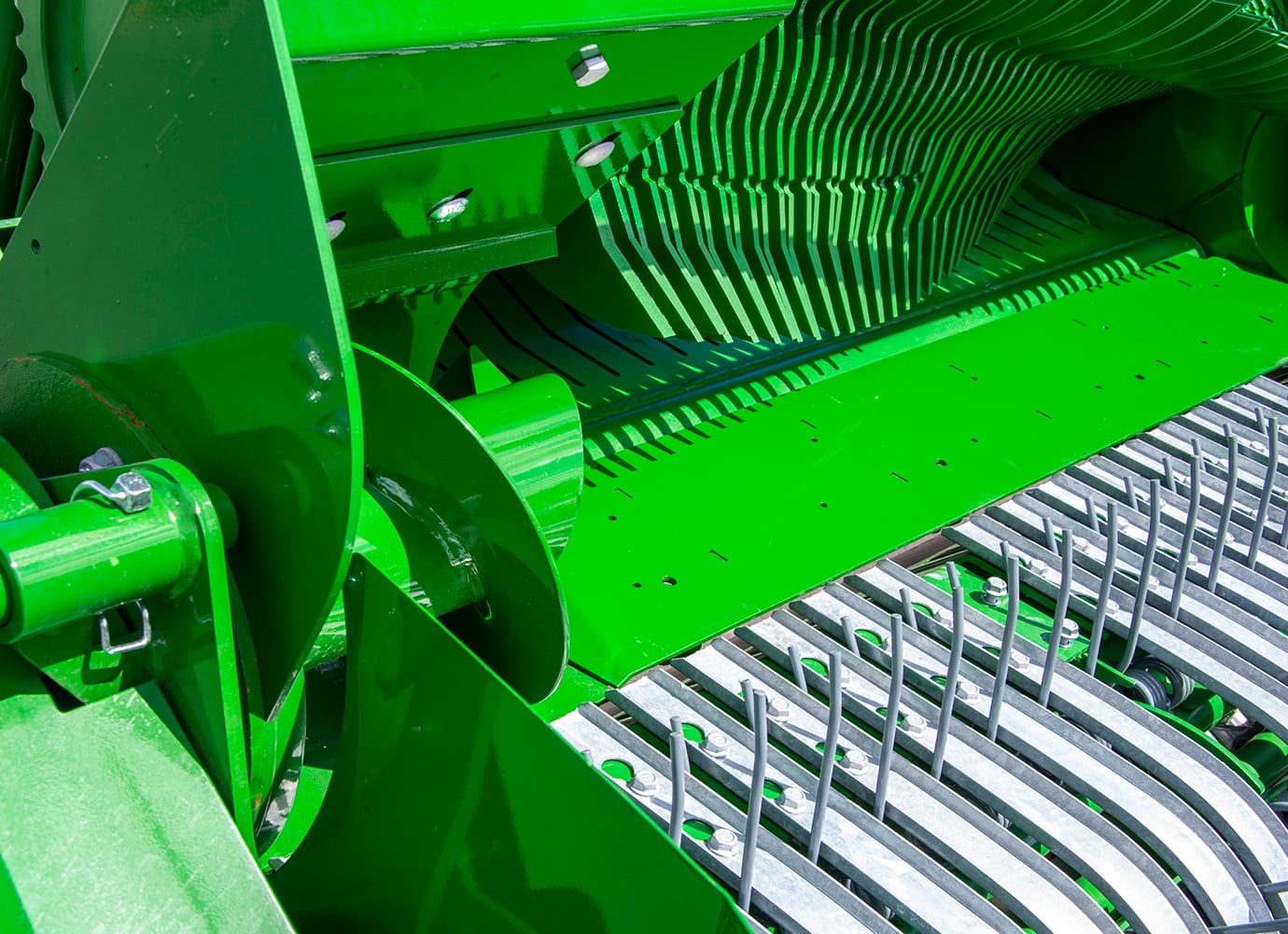

Adaptiv inntak
I løpet av en ballesesong må maskinene jobbe med forskjellige mengder avling. McHale patenterte adaptive inntak lar inntaksområdet automatisk justere for lette og tunge avlinger for å lette en jevn avlingsstrøm inn i kammeret.
6 / 20

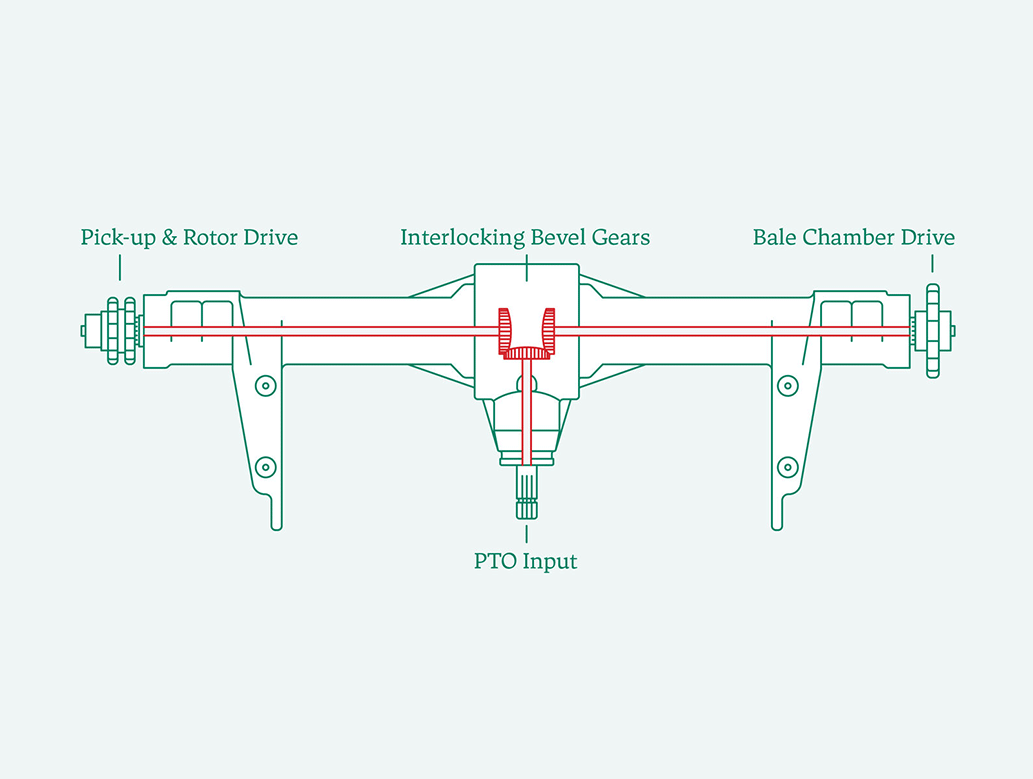

Split Drive GearBox
Alle maskinene i McHale Fusion-serien er utstyrt med en 540 o/min delt girkasse som standard. Girkassedesignet sørger for at kraften fordeles jevnt til begge sider av maskinen.
7 / 20

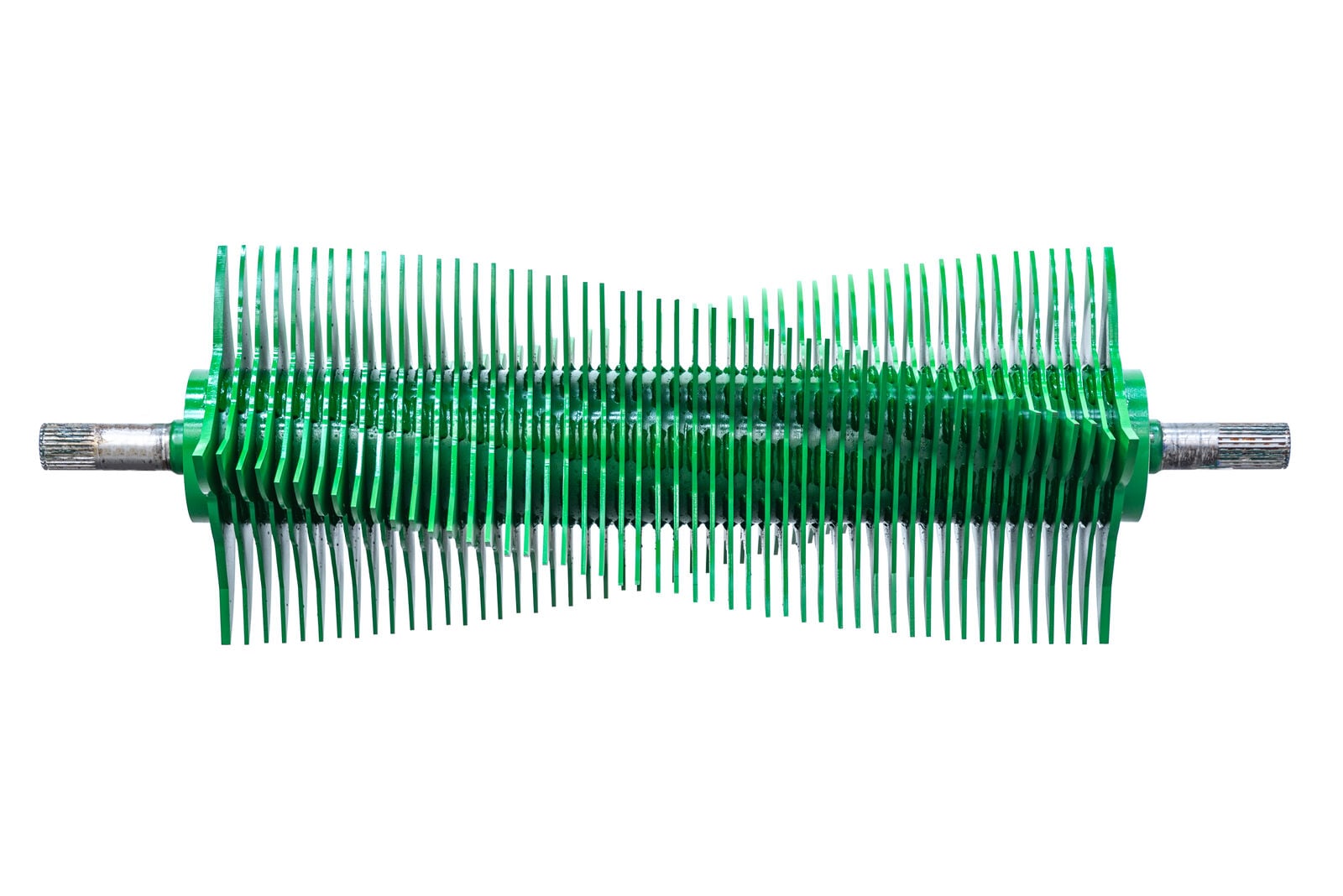

Heavy Duty innmater Rotor
Den stjerneformede materotoren sikrer en høykapasitets flyt av avling inn i ballekammeret. Sporene på rotoren er lagt ut i en spiralformasjon for å oppnå jevn avlingsflyt. Når avlingen kommer inn i rotoren, mater roterende flyr avlingen til ballekammeret:
8 / 20

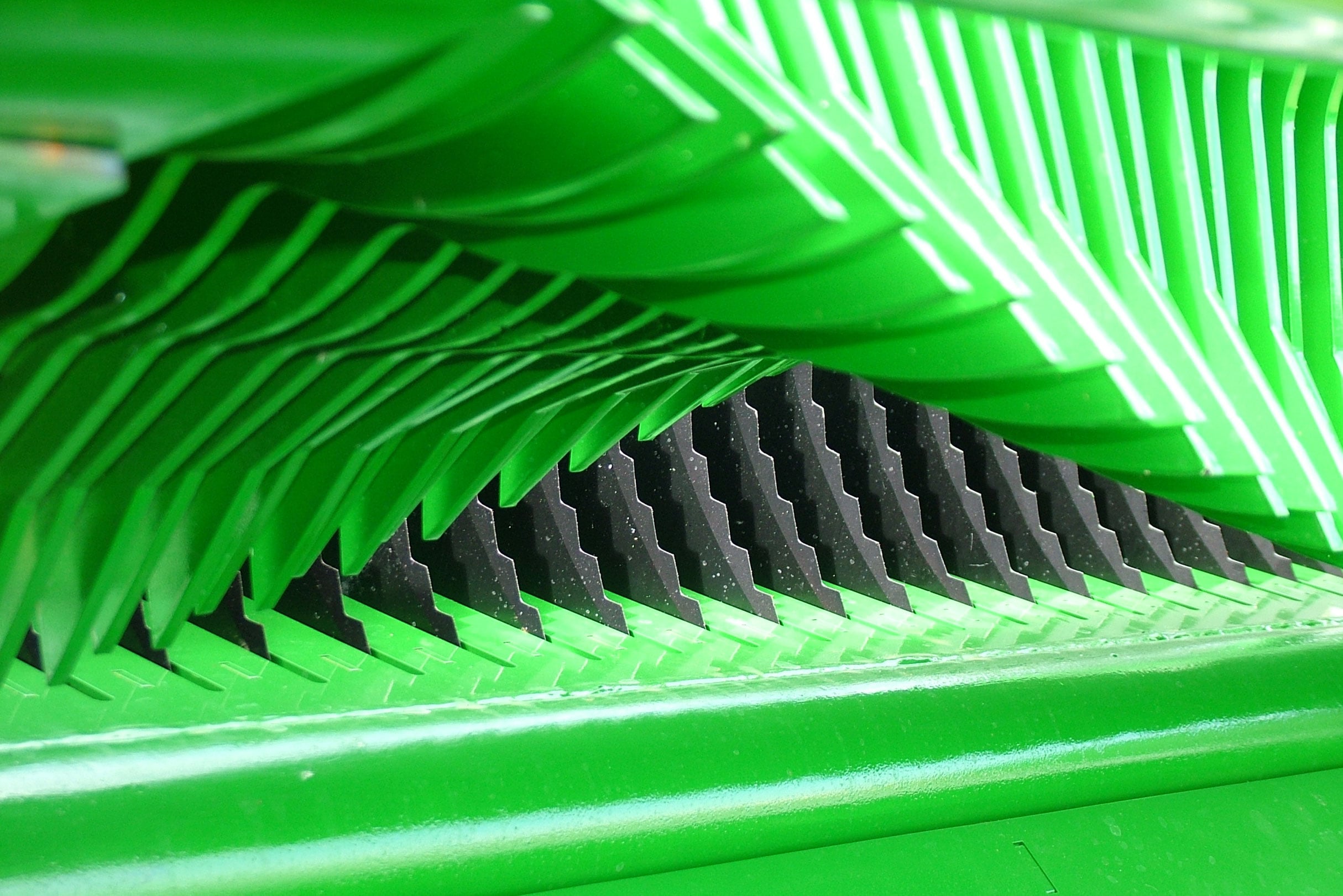

25 knivers knivbro
For å sikre en jevn og jevn snittekvalitet, er det utviklet en robust og kraftig 25 knivs snitteenhet for McHale integrerte ballepakkere.
9 / 20
Valgbart knivsystem
Alle McHale Fusion-maskiner har muligheten til å utstyres med et valgbart knivsystem. Ulike knivkonfigurasjoner kan velges avhengig av knivbankspesifikasjonen.
10 / 20

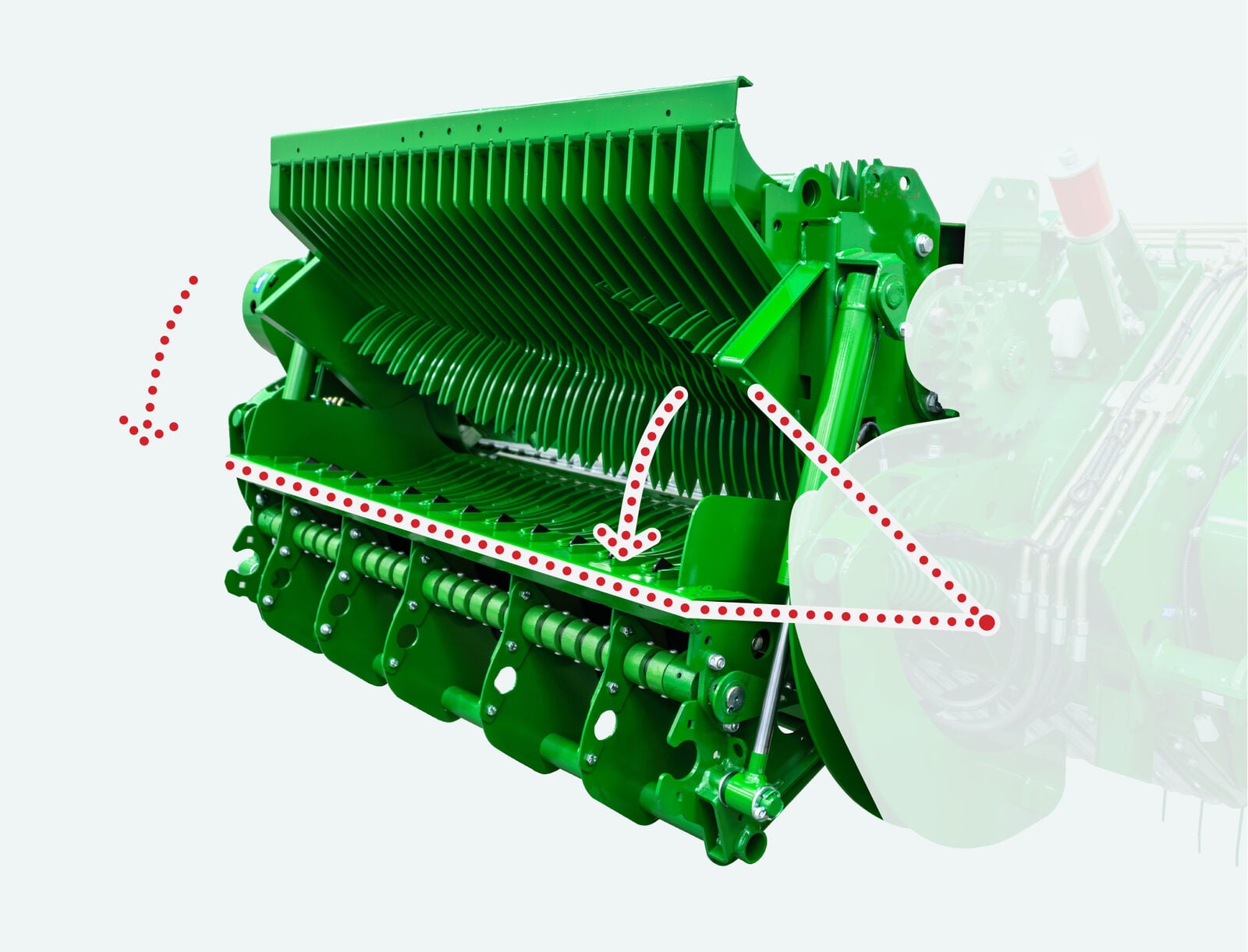

Drop Floor Unblocking
Siden presseforholdene ikke alltid er ideelle, kan det oppstå ujevne skår som kan føre til blokkeringer. Alle maskinene i McHale Fusion 4-serien er utstyrt med McHale gulvavblokkeringssystem, en funksjon som operatører har begynt å elske for sin enkelhet i bruk og effektive frigjøringssyklus.
11 / 20

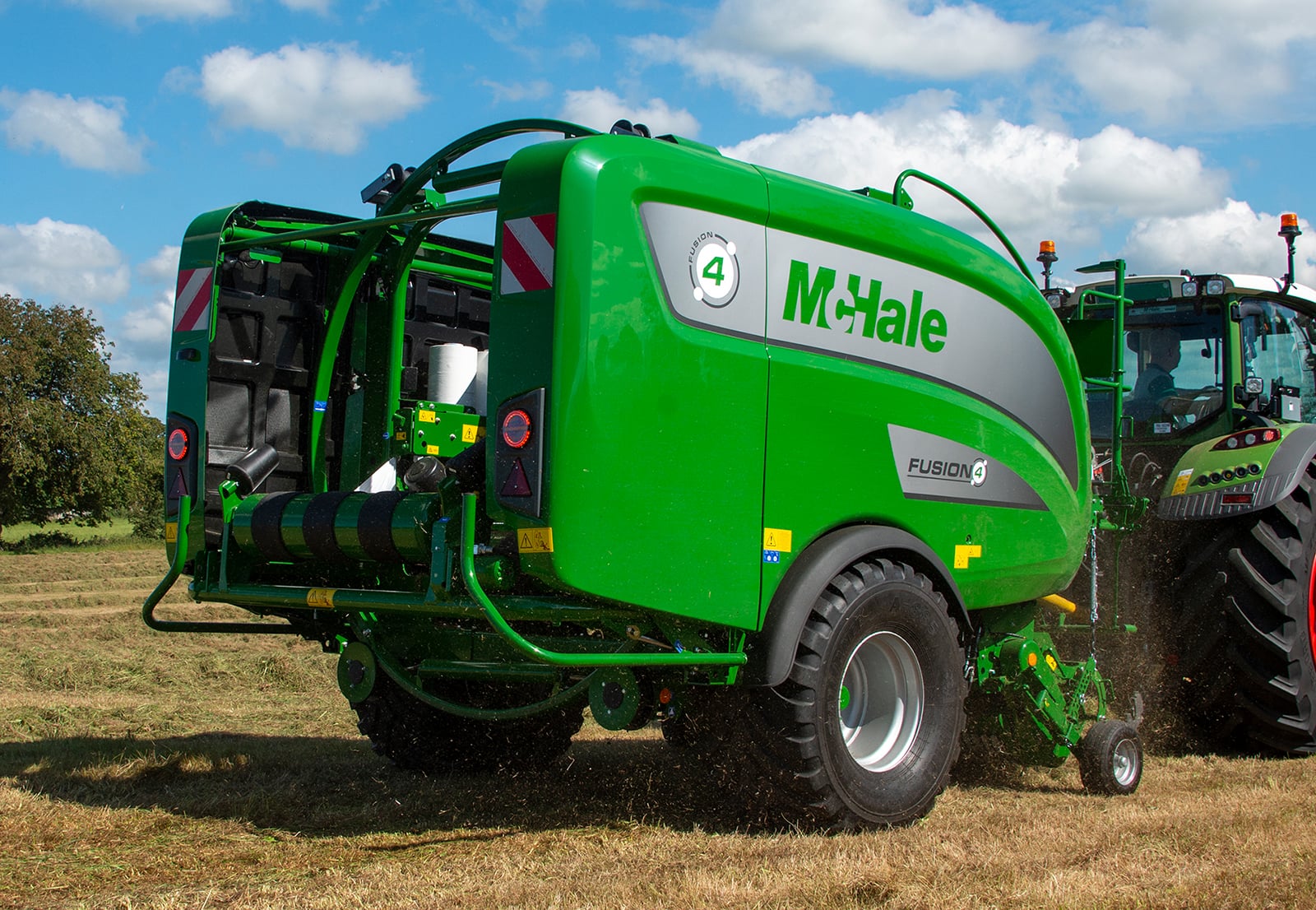

Drop Floor-funksjoner
Avblokkeringssystemet for fallgulv har en rekke nye funksjoner som hjelper operatøren og maskinens ytelse til å håndtere ujevne skår som kan føre til blokkeringer.
12 / 20

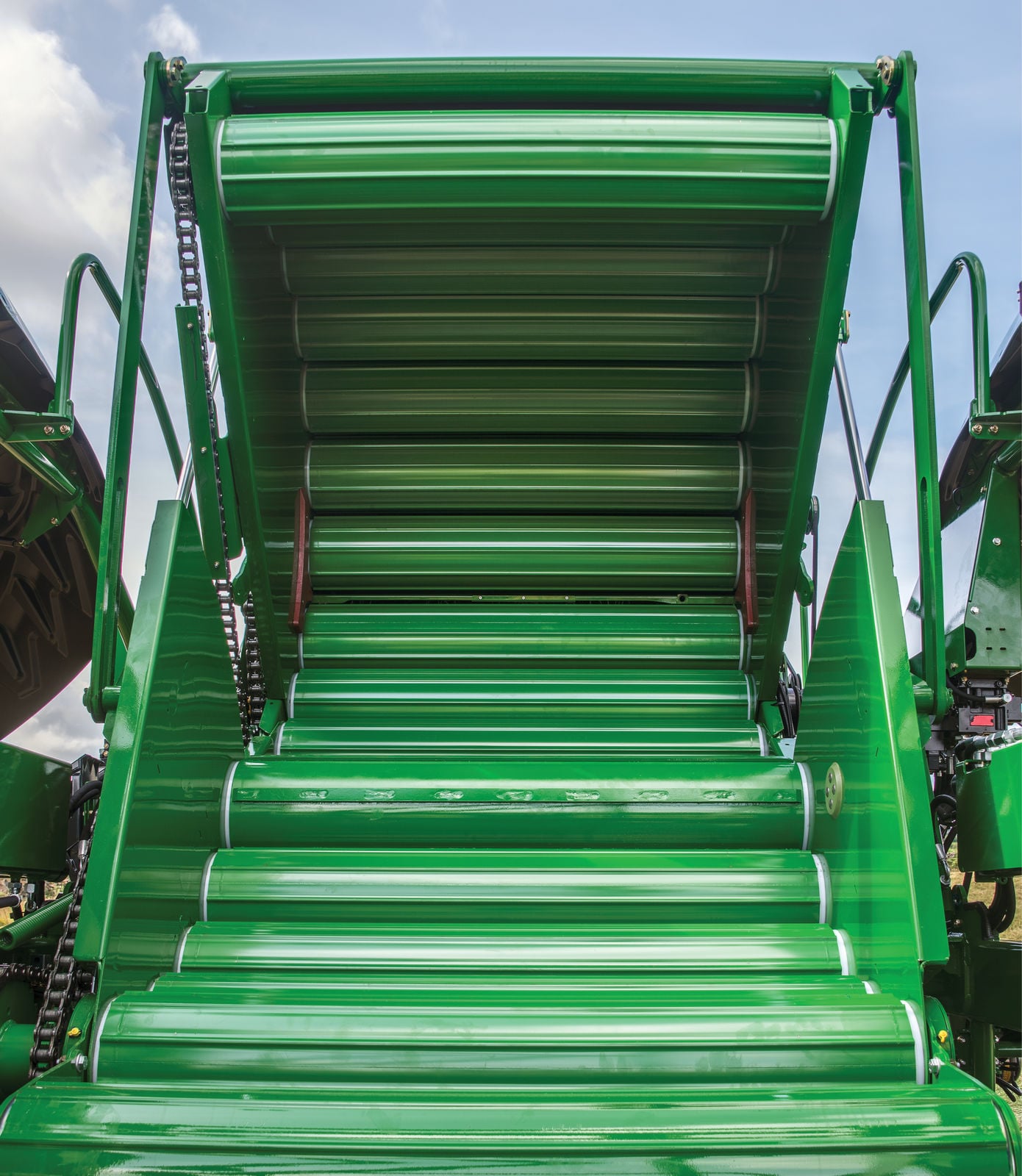

Rundballekammer
Ballekammeret på McHale Fusion 4-serien består av et ballekammer med 18 ruller. Den har en diameter på 1,23m x 1,25m og er laget av kraftige ruller.
13 / 20
Smøring og olje
McHale Fusion 4-serien av maskiner er utstyrt med individuelle fett- og oljepumper. Fettpumpen er koblet til ballespissens nedadgående bevegelse, mens oljepumpen er koblet til ballespissens oppadgående bevegelse. Dette sikrer at fett og olje påføres jevnt og kontinuerlig mens maskinen går.
14 / 20

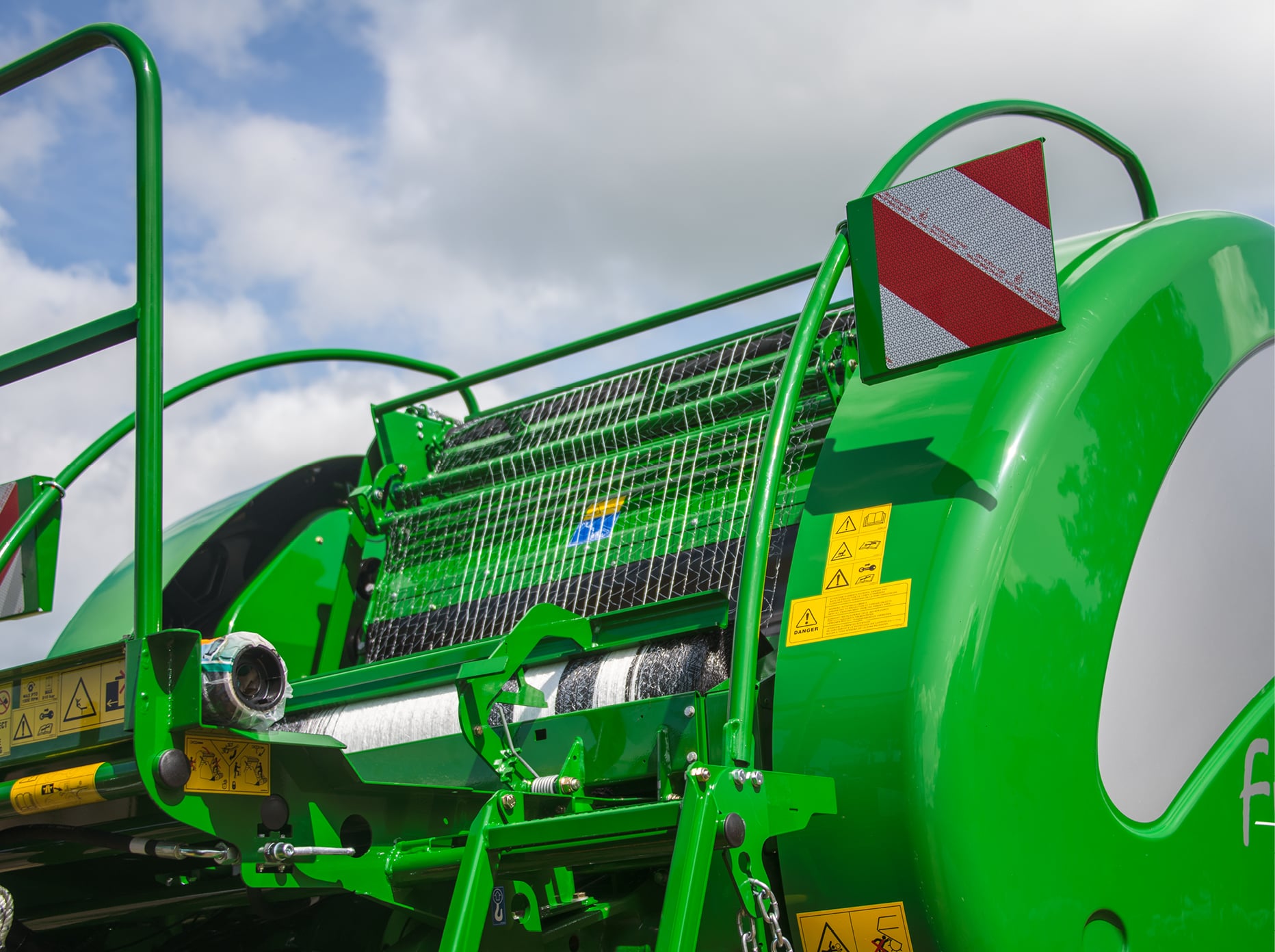

Binding med høy ytelse
To høyytelses bindesystemer er designet og utviklet for å sikre optimal ytelse. Fusion 4 og Fusion 4 Pro er utstyrt med et dreibart strekknettsystem og Fusion 4 Plus er utstyrt med et hydraulisk bindingssystem med uendelig strekk.
15 / 20

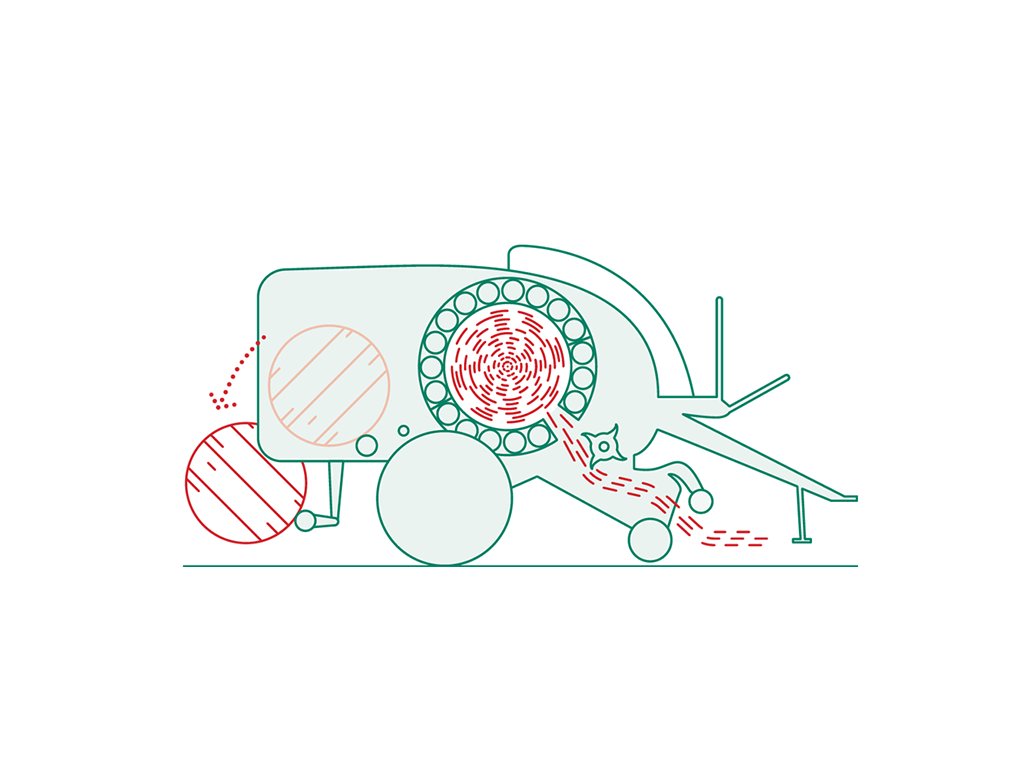

Patentert høyhastighets balleoverføring
McHale Fusion 4-serien er utstyrt med en servostyrt lastfølende kontrollventil som gjør balle- og pakkeprosessen helautomatisk.
16 / 20
Innpakningssystem
Under normale arbeidsforhold fullføres alltid den stadig effektive pakkeprosessen foran ballepressen, noe som betyr at pakkeplattformen alltid er klar og venter på å motta neste ball.
17 / 20

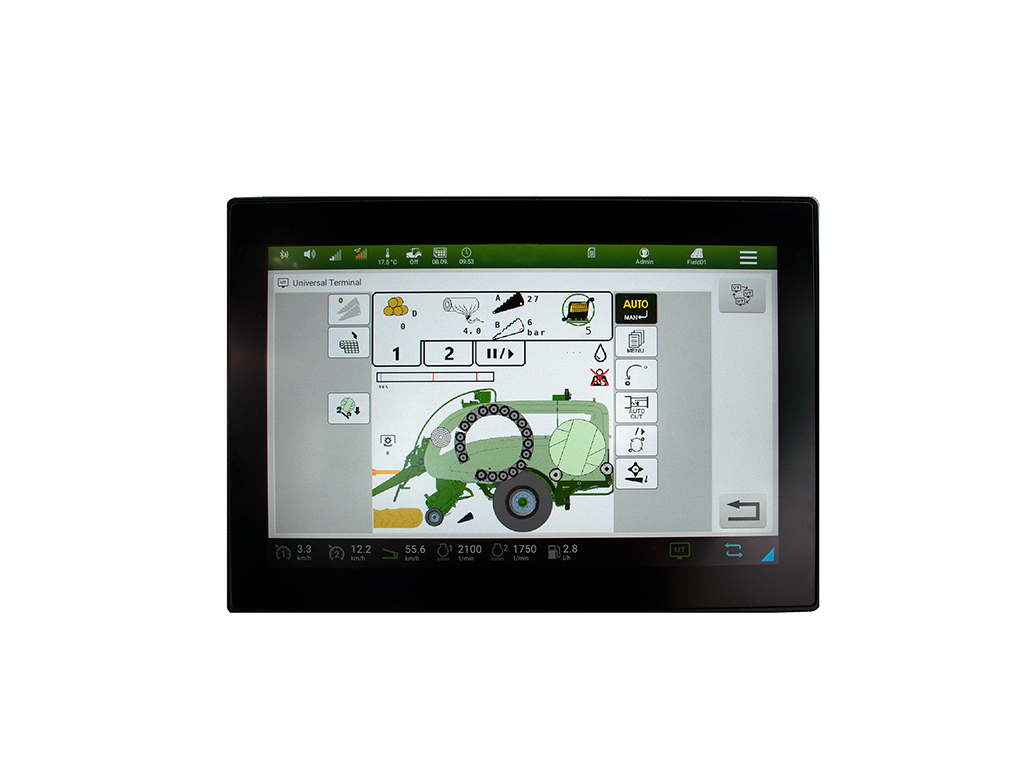

ISOBUS-integrasjon
Alle McHale Fusion 4 Pro og Fusion 4 Plus-maskiner er ISOBUS-kompatible som standard. McHale ISOBUS-maskiner kan kobles til en hvilken som helst ISOBUS-traktortilkobling og betjenes via traktorens egen terminal i førerhuset.
18 / 20
McHale ISO-PLAY kontrollkonsoll
Hvis kunden ønsker å betjene en ISOBUS-kontrollert maskin med en traktor som ikke er ISOBUS-kompatibel, kan de gjøre det gjennom den valgfrie McHale ISO-PLAY-terminalen.
19 / 20

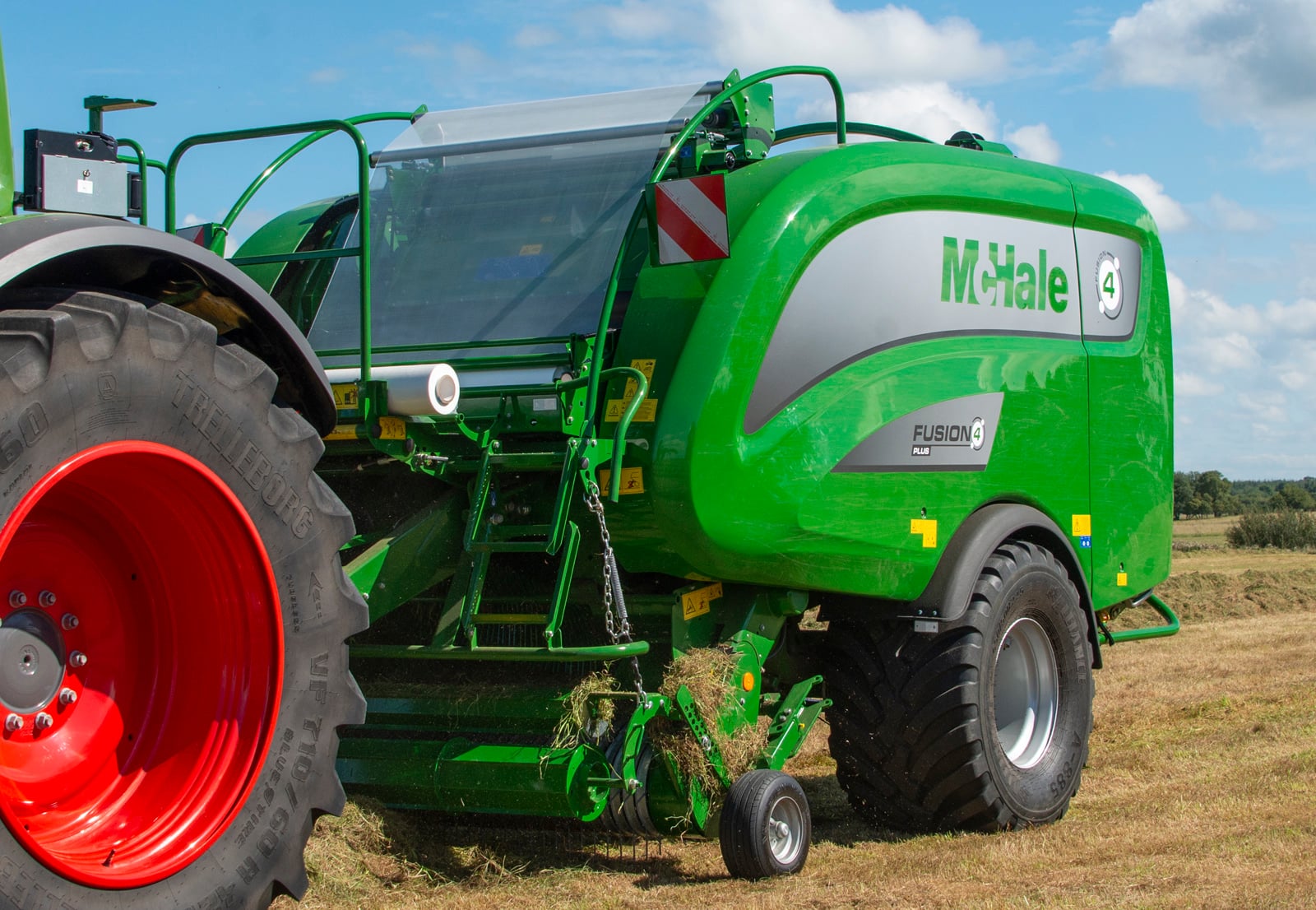

Filmbindingsteknologi
Filmbindingsteknologi refererer til påføring av film på tønnen til ballen i ballekammeret. Filmen binder ballen sammen, noe som eliminerer behovet for snor eller nett. Den danner også et innpakningslag og gir bedre film- eller plastdekning på den største overflaten av ballen.
20 / 20

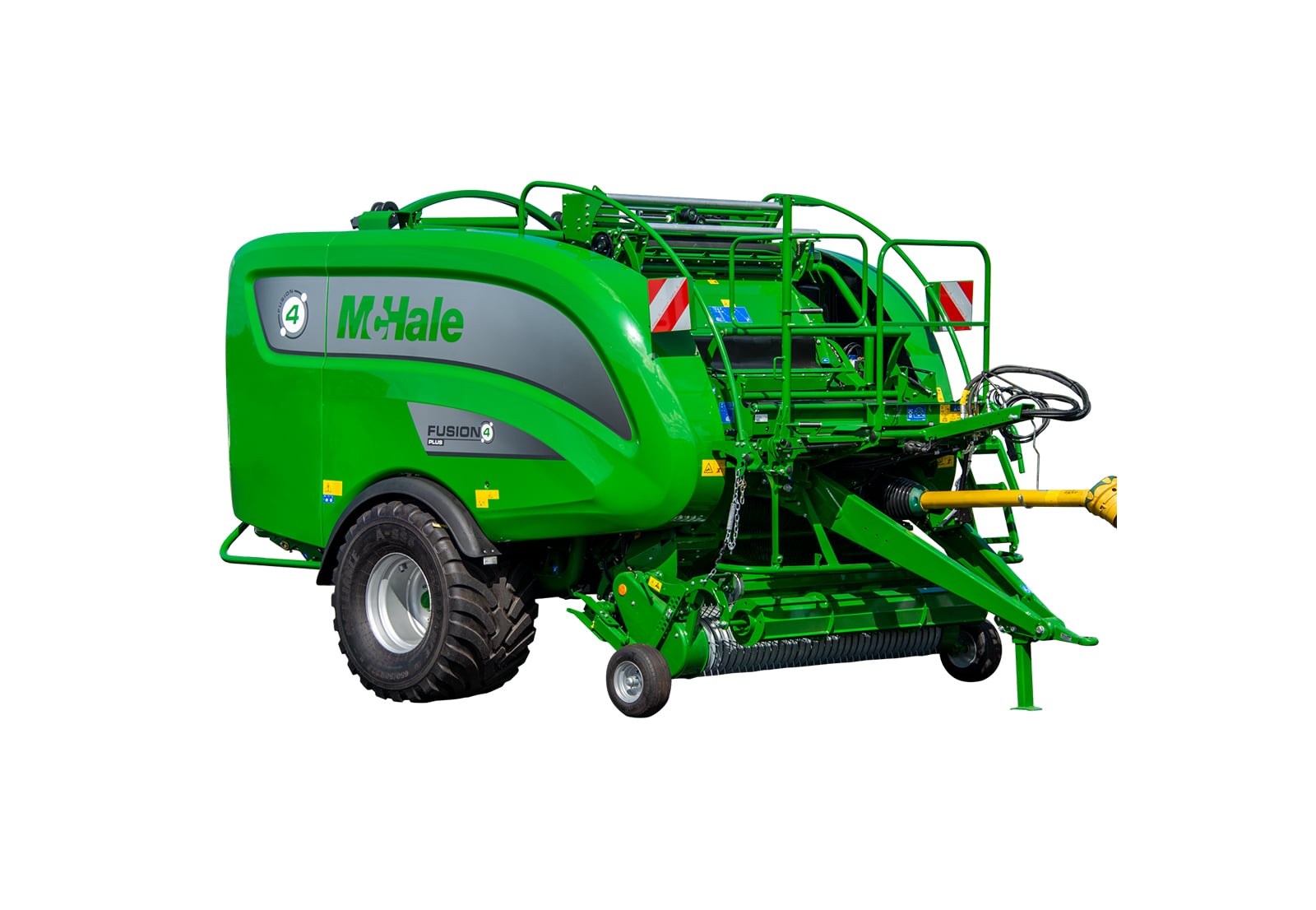

Alternativer
McHale-maskiner fungerer under forskjellige forhold rundt om i verden. For å optimere ytelsen tilbyr vi en rekke alternativer i McHale Fusion 4-serien. Vi anbefaler at du snakker med din lokale forhandler/distributør angående de beste funksjonene eller alternativene for å møte dine krav .
Fusion 4 - Integrert
|
Dimensjoner
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Lengde | 5,8 m | 5,8 m |
| Bredde | 2,76 / 2,94 m* | 2,76 / 2,94 m* |
| Høyde | 3,02 m | 3,02 m |
| Vekt | 5850 kg | 5950 kg |
Pickup
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Arbeidsbredde | 2100 mm | 2100 mm |
| Tinderekker kamstyrt | 5 | 5 |
| Tinderekker kamless | 6 | 6 |
| Tindeavstand kamstyrt | 70 mm | 70 mm |
| Tindeavstand kamless | 55 mm | 55 mm |
| Komprimeringsrull | Ja | Ja |
| Pickup-løft | Hydraulisk | Hydraulisk |
| Støttehjul | Luftfylt og innfellbart | Luftfylt og innfellbart |
Innmating
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Antall kniver | 25 / 13 / 12 / 0 | 25 / 13 / 12 / 0 |
| Teoretisk kuttelengde | 46 mm | 46 mm |
| Blokkeringssikring | Dropfloor | Dropfloor |
| Knivbeskyttelse | Hydraulisk og mekanisk | Hydraulisk og mekanisk |
| Betjening kniver | Elektronisk betjent fra terminal | Elektronisk betjent fra terminal |
| Betjening dropfloor | Elektronisk betjent fra terminal | Elektronisk betjent fra terminal |
Pressekammer
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Ballediameter | 1,25 m | 1,25 m |
| Bredde | 1,23 m | 1,23 m |
| Antall ruller | 18 | 18 |
| Innmating | Rotor | Rotor |
| Smøring | Progressiv (standard) | Progressiv (standard) |
| Diameter rullelager | 55 mm** | 55 mm** |
Nett/breiplast
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Type | Nett | Nett / breiplast |
| Bindesystem | 4 Bar Pivot Stretch Netter | Justerbart strekk (Hydraulisk) |
| Justering | Via terminal | Via terminal |
| Nettrullekapasitet | 4 | 4 |
Pakkeenhet
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Innpakningssystem | Vertikal pakkering | Vertikal pakkering |
| Forstrekkere | 2 x 750mm | 2 x 750mm |
| Antall lag | 2+2+2 system | 2+2+2 system |
| Forstrekkere | 70 % std. (64% / 55% alt.) | 70 % std. (64% / 55% alt.) |
| Filmbrudsensor | Ja, med 1/2 fart-funksjon | Ja, med 1/2 fart-funksjon |
| Filmmagasin | 2 ruller på pakker + 10 i magasin | 2 ruller på pakker + 10 i magasin |
Drivlinje
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Beskyttelse pickup | Slurekobling | Slurekobling |
| Beskyttelse drivlinje | Momentkobling | Momentkobling |
| Girkasse | Splittet drift | Splittet drift |
| Kjedesmøring | Automatisk | Automatisk |
| Hoveddrevbeskyttelse | Cam Clutch | Cam Clutch |
Betjening
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Styresystem | ISOBUS | ISOBUS |
| Styrepanel | ISO-Play terminal | ISO-Play terminal |
| Justering balletetthet | Via styrepanel | Via styrepanel |
| Kamera | 1 kamera | 2 kameraer |
Hjul og dekk
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Nav | 8 studs | 8 studs |
| Standard dekk | 710/45R-22,5 | 710/45R-22,5 |
| Bremser hydraulisk | Standard | Standard |
| Bremser luft | Option | Option |
Tilkobling
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| Min. effekt traktor | 85 kW (115 hk) | 85 kW (115 hk) |
| Min. hydraulikk-kapasitet | 45 l/min @ 180 bar | 45 l/min @ 180 bar |
| Hydraulikkuttak | 1 trykk - fri retur + LS | 1 trykk - fri retur + LS |
| Elektrisk system | 12V DC, 20A | 12V DC, 20A |
Hjul ekstra
| Parameter | Fusion 4 Pro | Fusion 4 Plus |
|---|---|---|
| TerraDrive hjuldrift | - | Option / luftbremser |
| Tverrboggi | - | Option |
