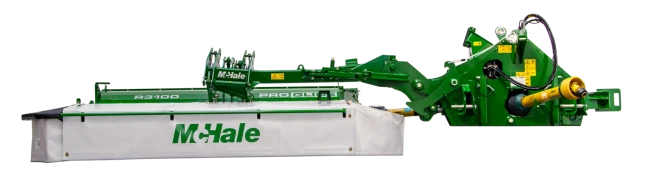

McHale Pro Glide R3100 |
|
 |
Sidemontert slåmaskin m/stengelbehandlerHvert år produserer McHale rundballepresser mer enn 75 millioner rundballer |
Oversikt
McHale Pro Glide R3100 har en arbeidsbredde på 3,05m.
Pro Glide R3100 har McHale sin unike og patenterte 3D markfølgingsteknologi som gjør at knivbjelken kan bevege tredimensjonalt og uavhengig av traktoren
og slåmaskinens bæreramme, og med konstant marktrykk.
Kollisjonsbeskyttelse, hydraulisk marktrykkregulering og kraftige knivbjelker gjør Pro Glide R3100 en ideell slåmaskin for bønder og entreprenører som trenger
en lettkjørt og driftssikker slåmaskin.
Standardfunksjoner
| Standardfunksjoner | Patentert 3D bakkefølging med konstant marktrykk | Unik beskyttelse av knivbjelke |
| Slept fjæroppheng for optimal bakkefølging | Mekanisk kollisjonssikring | 3D bakkekontursporing |
| 17º tverrgående pendling | Vertikal transport og parkering | 110º Transportstilling |
| 12º langsgående pendling | Hurtigskifte av kniver |
1 / 17
Tverrgående pendling - 17°
Stor tverrgående pendling gjør at knivbjelken følger terrenget perfekt, også når det er sideveis ujevnt.
2 / 17

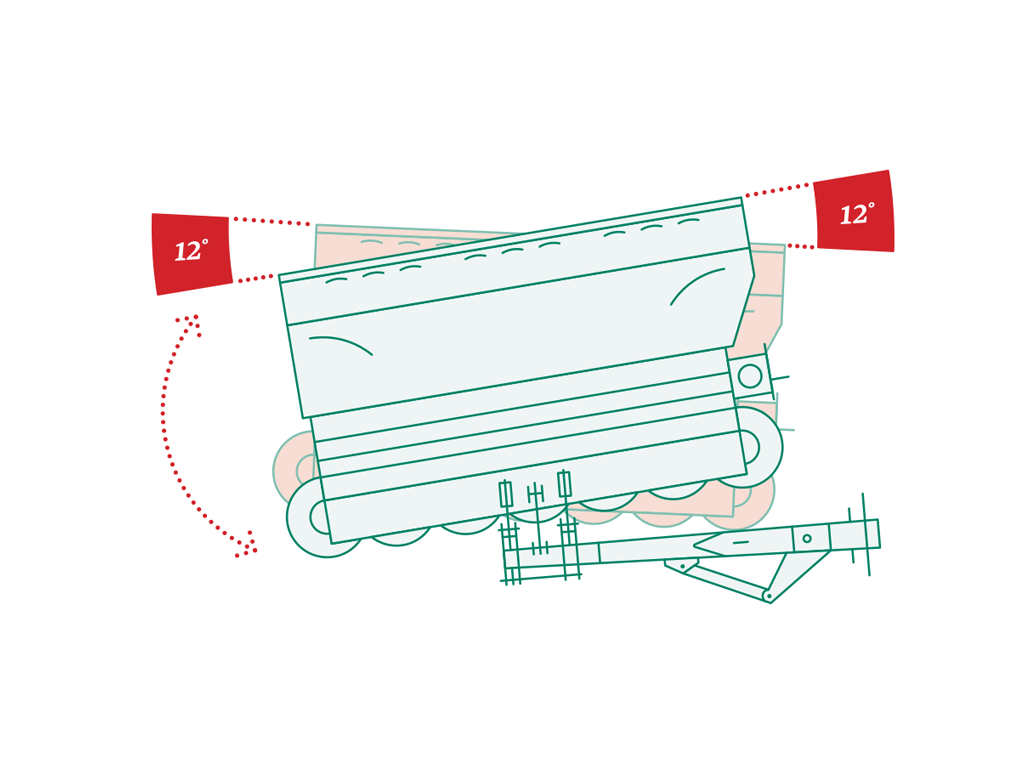

Langsgående pendling - 12°
Ved at knivbjelken kan dreie forover og bakover om senteropphenget, oppnås en ekstra god terrengfølging og optimal kutting under alle forhold.
3 / 17
Unik knivbjelkebeskyttelse
Hvis knivbjelken møter en fast hindring, beveger knivbjelken seg bakover og opp. Dermed reduseres faren for skader.
4 / 17
3-dimensjonal bakkekontursporing
De fleste bakmonterte slåmaskiner har en sentral bolt som lar maskinen bevege seg til venstre og høyre for å tilpasse seg endringer i underlaget. McHale Pro Glide er annerledes ved at den er utstyrt med en patentert 3D opphengsenhet, som sikrer at Pro Glide knivbjelken gir bedre kutting ved å:
- Flytt til venstre og høyre – 17°
- Flytt frem og tilbake – 12°
- La knivbjelken bevege seg frem og opp hvis den kolliderer med en hindring
5 / 17

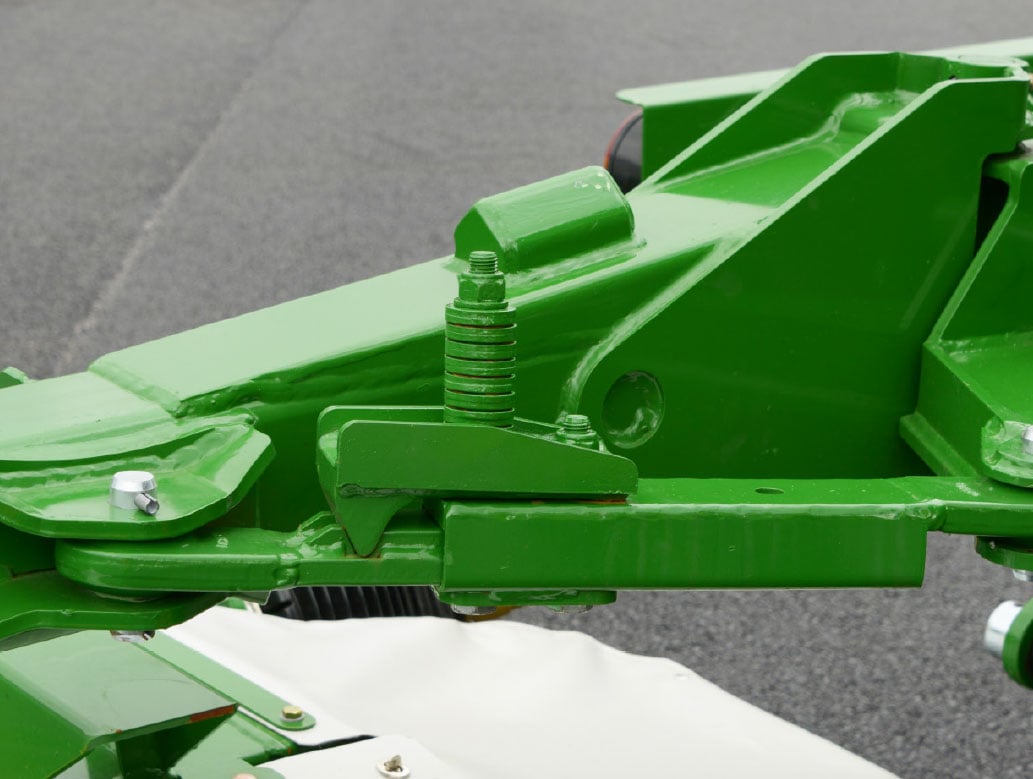

Mekanisk tilbakeslag
Pro Glide-serien av bakklippere er utstyrt med patentert bakketilpasningsteknologi, som lar sengen bevege seg bakover og opp hvis sengen møter små hindringer. Dette sparer tid og maksimerer gjennomstrømningen ettersom det betyr at hindringen ikke utløser hovedbeskyttelsen. Dette resulterer i at høyere klippehastigheter kan oppnås uten avbrudd av å måtte tilbakestille pausen.
6 / 17

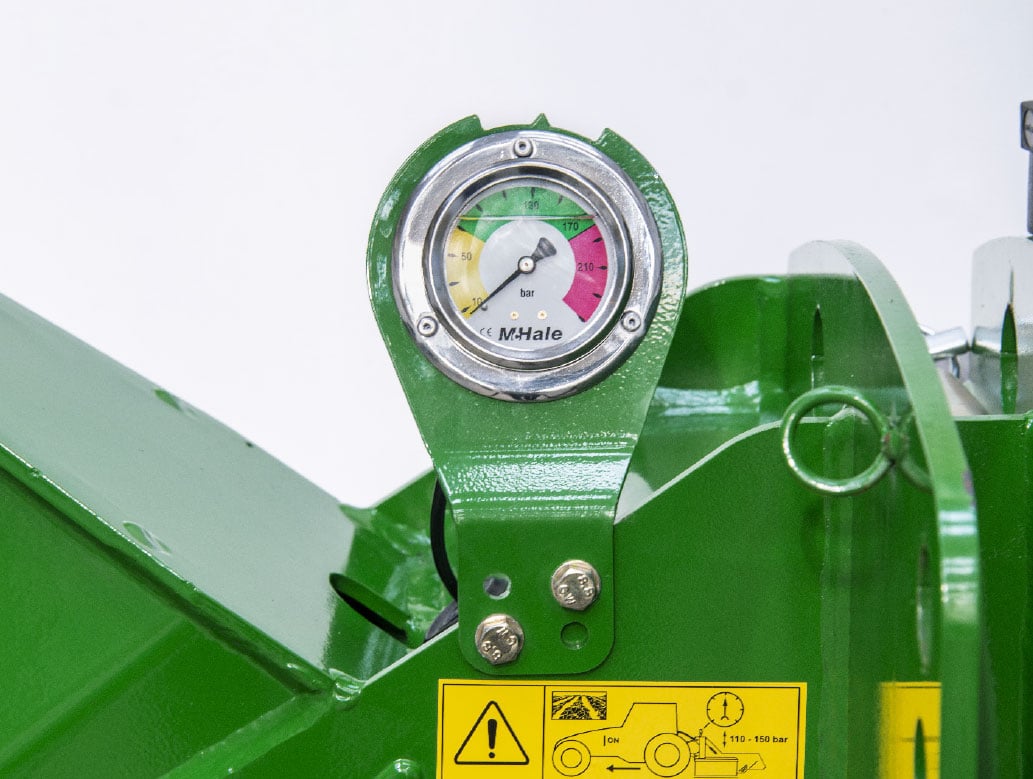

Justering av skjærebjelkens trykk
På Pro Glide bakklipperne kan klippebjelkens marktrykk stilles inn fra traktorens førerhus. Arbeidstrykket vises visuelt på klokken som er montert på topplokket. Når ønsket trykk er valgt, kan klippebjelkens arbeidstrykk isoleres fra traktorens hydraulikk med en mekanisk kran.
7 / 17
Knivbjelke
Pro Glide klippere er utstyrt med en ekstremt sterk helsveiset knivbjelke. Alle 3 m knivbjelker er utstyrt med 7 skiver, mens alle 3,4 m knivbjelker er utstyrt med 8 skiver. Skivene drives av hjelpegir og ettersom knivbjelken er sveiset og fylt med olje, opererer girdrevet i et kontinuerlig smurt miljø som sikrer stillegående operasjoner og maksimal levetid.
8 / 17
Drift til knivbjelke
Pro Glide klippebjelken drives av en kraftig rettvinklet girkasse som er plassert bak den indre klippeskiven. Plasseringen av girkassen gjør at føreren kan klippe inn i hjørner og over ulendt terreng uten å oppleve problemer.
9 / 17
Lav profil i frontkant
Pro Glide klippebjelken er designet slik at den avrundede forkanten med lav profil lar den helsveisede slåttebjelken gli jevnt over bakken. Den skrå forkanten av skjærebjelken tillater ren fôrseparasjon og reduserer jordforurensning.
10 / 17
Kraftig design
I knivbjelken overfører store kraftige drivgir kraften til hjelpegir som driver de enkelte skivene. Hjelpegirene som driver de enkelte skivene er montert i fremre posisjon på knivbjelken som gir maksimal skjæreytelse selv ved arbeid i faste avlinger.
11 / 17
Kniv disker
Klippeskivene er spesielt designet for å maksimere avlingsflyten. Alle klippeskiver er utstyrt med to kniver som er vinklet for å sikre et rent kutt. Bladene går i bane med en sjenerøs overlapping for å levere et uforurenset skår. Hver klippeskive har sin egen individuelle beskyttelsesmekanisme, hvis det oppstår en kollisjon vil mekanismen skjæres for å beskytte drivverket.
12 / 17

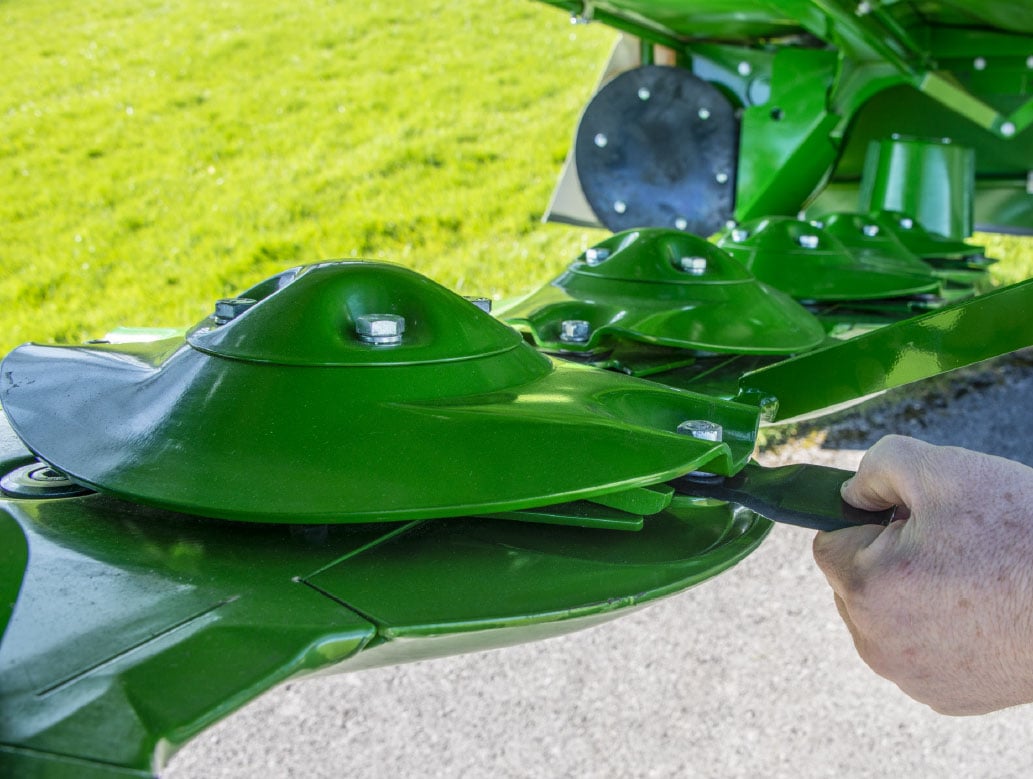

Kniv overlapping
De 110 mm klippebladene roterer og overlapper veldig nær overflaten av klippebjelken og motskjæret for å gi et rent kutt. Ved hjelp av den spesialdesignede spaken kan knivene på McHale Pro Glide-klipperen skiftes raskt og enkelt. En værbestandig verktøykasse er montert på klipperen for oppbevaring av reservekniver og verktøy.
13 / 17
Crimper fingre i stål
McHale Pro Glide leveres som standard med en tindebalsam i stål for å behandle gresset så effektivt som mulig. For å øke visnetiden og redusere eksponeringen av fôret for været, forbereder McHale Pro Glide et jevnt skår ved å kondisjonere over gressklipperens arbeidsbredde
14 / 17
Crimper drivlinje
Crimperen drives av en mekanisk girkasse. Kondisjoneringshastighetene kan justeres mellom 700 og 1000 rpm med et enkelt trekk i en spak. Plasseringen av ståltindene tillater kraftig kondisjonering, noe som sikrer at McHale Pro Glide-serien kan levere rask jevn visning. Skulle en tinde komme i kontakt med et fremmedlegeme, svinger den ut av veien.
15 / 17
Skårbredde
Føreren kan velge mellom seks justeringer for å justere kondisjoneringsintensiteten. Operatøren har også muligheten til å stille inn avbøyningsplatene og forlater skåret i en bred eller smal formasjon.
16 / 17
Drive Line
McHale Pro Glide-klippeserien er utstyrt med en kraftig 1000 rpm drivlinje. Kraften overføres gjennom kraftige stjernerør og akselen er beskyttet av Walterscheid P Line-serien av drivaksler. Disse drivakseldekslene gir svært enkel og enkel tilgang til alle smørepunkter uten behov for uryddige antirotasjonskjeder på akselbeskytterne og resulterer i forbedret operatørsikkerhet ved å levere lengre levetid.
17 / 17

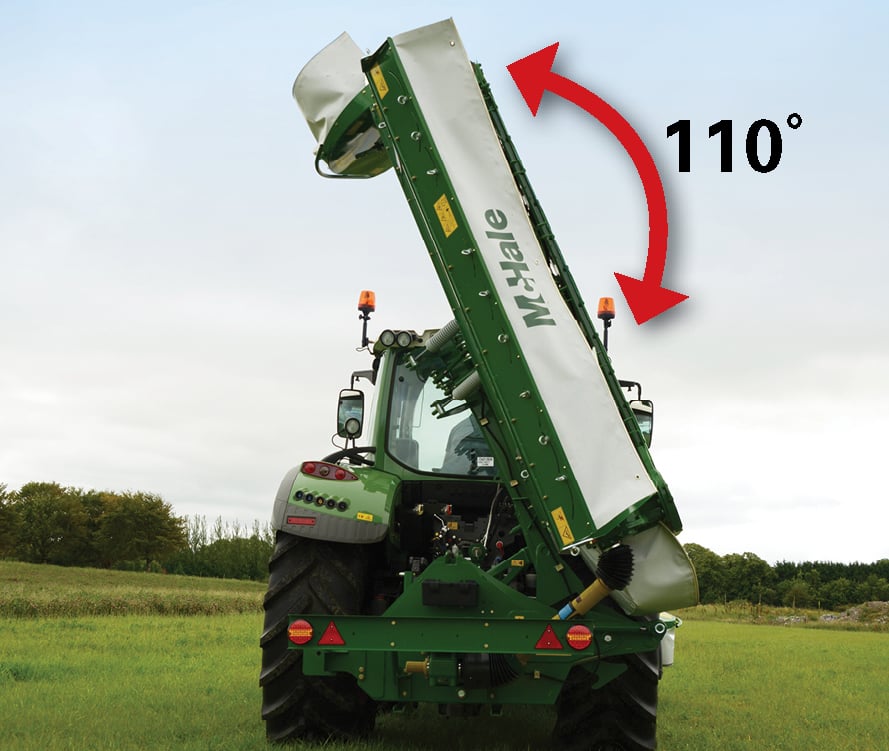

110° transportstilling
For transport foldes McHale Pro Glide vertikalt for å plassere seg bak midtpunktet på traktoren for sikker transport. Maskinens transporthøyde reduseres ettersom gressklipperen står i 110 graders vinkel. Denne posisjonen gjør det mulig for klipperen å fordele vekten over traktoren for enkel transport på veien, samtidig som føreren får fri sikt til bakspeilene.
Spesifikasjon
Dimensjoner
| Parameter | R3100 |
|---|---|
| Transport Bredde i meter | 2,20 |
| Transportlengde i meter | 2,20 |
| Transporthøyde i meter | 4,00 |
| Vekt i Kg | 1 470 |
Knivbjelke
| Parameter | R3100 |
|---|---|
| Klippebredde i meter | 3,05 |
| Skårbredde i meter | 1,3 - 2,3 |
| Antall skiver | 7 |
| Antall kniver | 14 |
| Stubb høyde i mm | 25 - 75 |
| Skive hastighet i rpm | 3 200 |
| Bytte av kniver | Hurtig |
| Hydraulisk breddejustering | Nei |
Crimper
| Parameter | R3100 |
|---|---|
| Finger type | Stål |
| Crimper hastighet i rpm | 700 / 1000 |
Innfeste
| Parameter | R3100 |
|---|---|
| Min Hk behov i Hk / kW | 108 / 80 |
| Koblingsfeste | CAT II eller CAT III (bak) 3-punktskobling |
| PTO hastighet i rpm | 1000 |
| Belysning | LED-belysning: 12 V/7-pins stikkontakt |
| Hydraulisk uttak | 1 DV med flyt og 1 EV |
| Hydraulisk trykk i bar | 180 |
| Hydraulisk minimum flow i l/min | 20 |
| Kapasitet i dekar/time | 8,5 |
