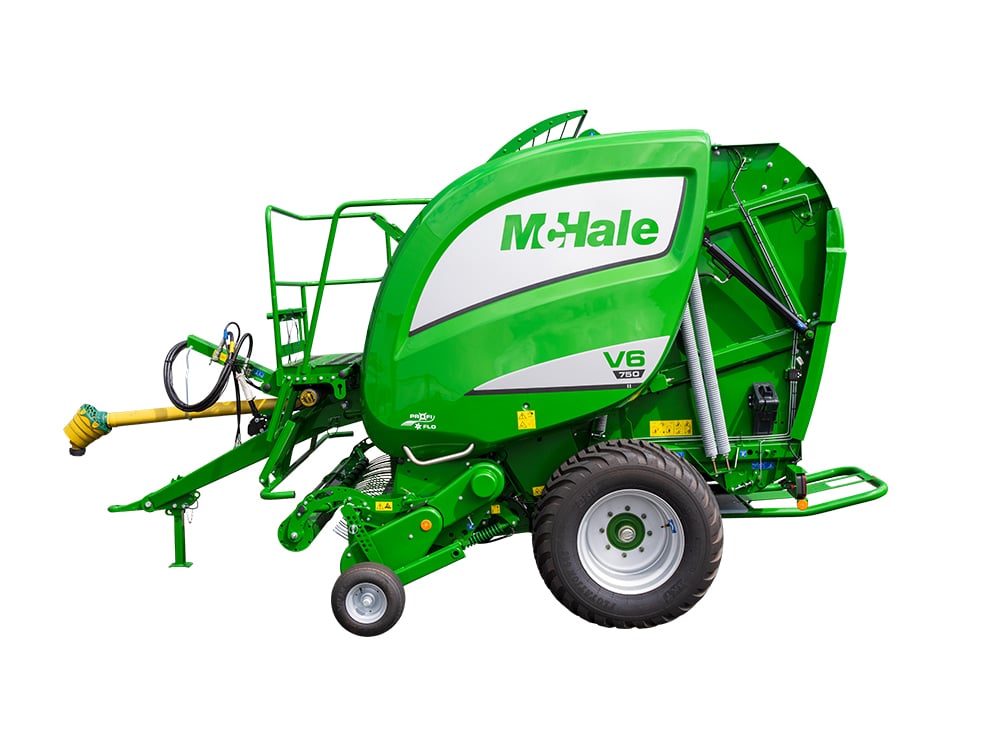

McHales serie V6 og V8 |
|
 |
.V6-, V8- og Fusion Vario-maskiner. Serien består av 7 modeller: • V6740-II – Ballepresse uten hakker • V6750-II – Ballepresse med 15 kniver • V6760-II – Helautomatisk ballepresse med hakker • V8940-II – Ballepresse med høy kapasitet uten hakker • V8950-II – Ballepresse med høy kapasitet • V8960-II – Helautomatisk ballepresse med høy kapasitet • Fusion Vario Plus – Integrert ballepresse og innpakker med film på film-teknologi McHale tilbyr innovative ideer som lar deg jobbe smartere samtidig som du oppnår mer produksjon, og har blitt synonymt med produksjon av robuste og pålitelige maskiner, noe som gjør McHale til det beste valget for profesjonelle brukere. |
Oversikt

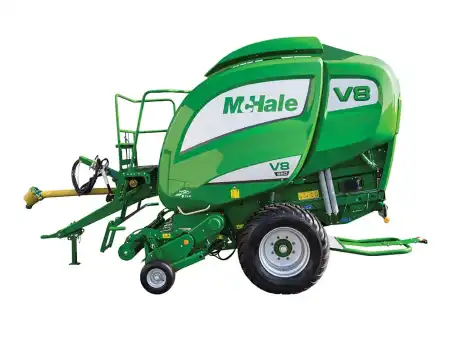

McHale V6750-II og V6760-II variabelkammerpresser produserer rundballer med diameter fra 0,6–1,68 m. De større modellene V8950-II og V8960-II kan presse baller fra 0,61m til hele 1,9 meter.
To-sidig drivlinje sikrer god drift av beltene og optimal forming av ballene under alle forhold. Pressene er ISOBUS-kompatible, McHale ISO-Play ISOBUS-terminal leveres som ekstrautstyr. Sentraliserte smøreblokker er standard, mens automatisk smøring er tilgjengelig som ekstrautstyr.
McHale 50-serie har halvautomatisk betjening der føreren betjener nett og luke via betkeningsterminalen.
McHale 60-serie har helautomatisk betjening for maksimal kapasitet og brukervennlighet. Her trenger føreren bare å stoppe når pressa gir beskjed om at ballen er ferdig presset. Da legger pressa på nett, slipper ut ballen og lukker kammeret helt automatisk.
McHale 60-serie byr også på aktiv tetthetskontroll, intelli-kammer for raskere balleutmating og aktiv balleutløser.
Se spesifikasjoner lengre ned.
To-sidig drivlinje sikrer god drift av beltene og optimal forming av ballene under alle forhold. Pressene er ISOBUS-kompatible, McHale ISO-Play ISOBUS-terminal leveres som ekstrautstyr. Sentraliserte smøreblokker er standard, mens automatisk smøring er tilgjengelig som ekstrautstyr.
McHale 50-serie har halvautomatisk betjening der føreren betjener nett og luke via betkeningsterminalen.
McHale 60-serie har helautomatisk betjening for maksimal kapasitet og brukervennlighet. Her trenger føreren bare å stoppe når pressa gir beskjed om at ballen er ferdig presset. Da legger pressa på nett, slipper ut ballen og lukker kammeret helt automatisk.
McHale 60-serie byr også på aktiv tetthetskontroll, intelli-kammer for raskere balleutmating og aktiv balleutløser.
Se spesifikasjoner lengre ned.
Standardfunksjoner
| 2.1m Profi-Flo Pick-Up | 15 Knife Chopper with Heavy Duty Rotor | Drop Floor Unblocking System |
| 3-Endless Belts | Centralised Greasing Blocks (Manual Greasing) | Continuous Oiling System |
| High Performance Stretch Netter | Mechanical Tailgate Locking | 1¼” Chain on the Bale Chamber |
| ISOBUS/ISOPLAY | 50mm (2″) Double Race Chamber Bearings | Knife Pressure Display |
| Knife Position Sensor | Drop Floor Sensor | 500/50/22.5 Tyres |
| Bale Kicker | ||
1 / 17

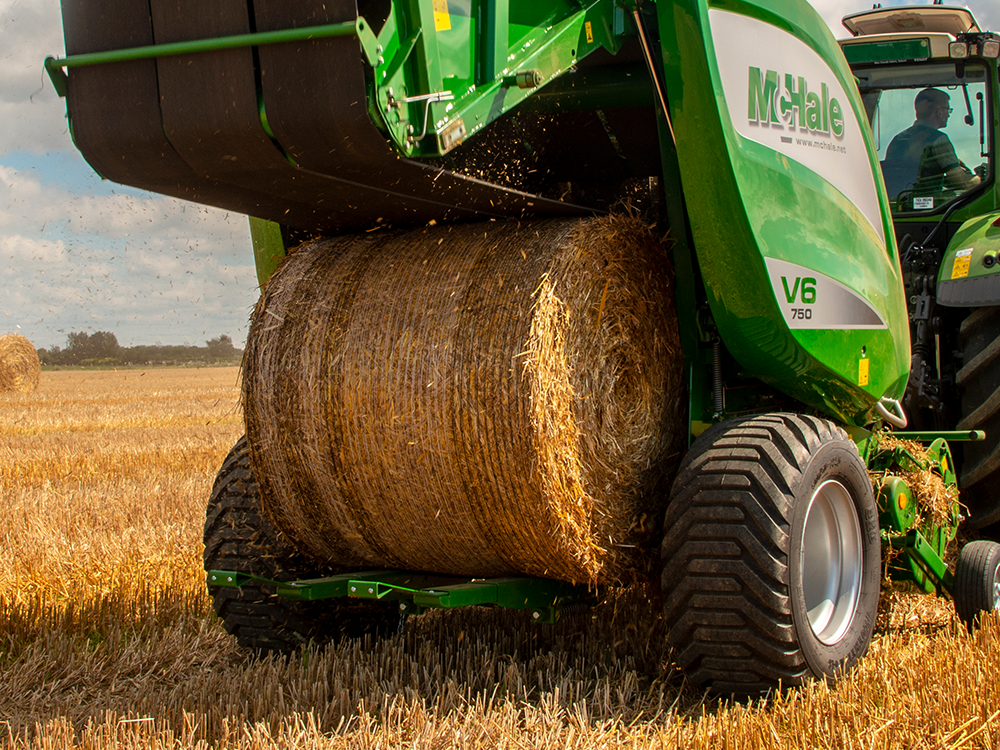

Intelligent kammerkontroll
ICC (Intelligent Chamber Control) består av Active Density, Bale Shape Assist Sense, Intelli-Chamber og Active Release-teknologi. Disse funksjonene gir høyere ytelse og overlegen komfort for føreren under ballepressingen. (For V6760 og V8960)
2 / 17
Profi-Flo innmating
McHale V6760 og 8960 er utstyrt med den høyeffektive McHale Profi-Flo innmatingsenheten. Profi-Flo omfatter en pickup som effektivt fører avlingen til en traktformet matekanal med sidemonterte materotorer og en kraftig innmatingsrotor. Alle komponentene er nøye tilpasset hverandre som sørger for en jevn materialstrøm med minimale retningsendringer som sikrer høy kapasitet uansett forhold.
3 / 17
Pickup
I løpet av det siste tiåret har McHale designet og utviklet ulike typer pickuper. Etter omfattende testing valgte McHale å tilby kundene to alternativer:
4 / 17

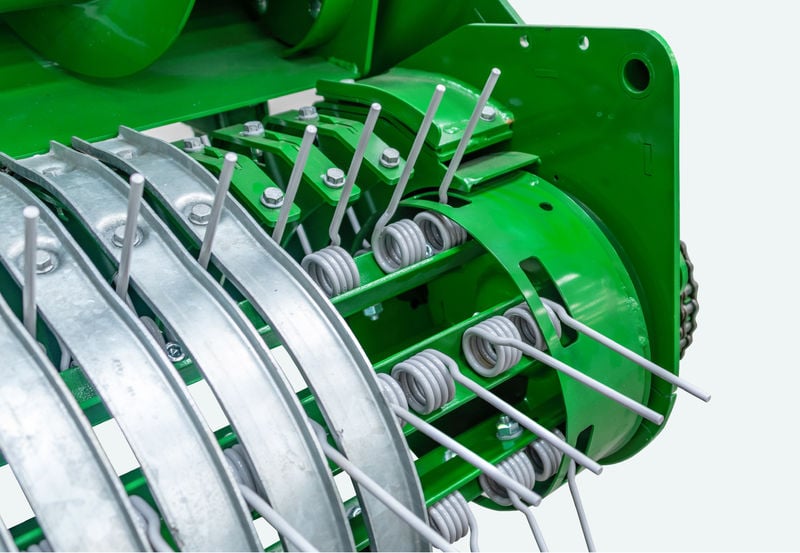

Heavy-Duty PROFI-FLO PickUp
Alle McHale Profi-Flo pickuper kommer med en rekke standardfunksjoner som inkluderer:
5 / 17

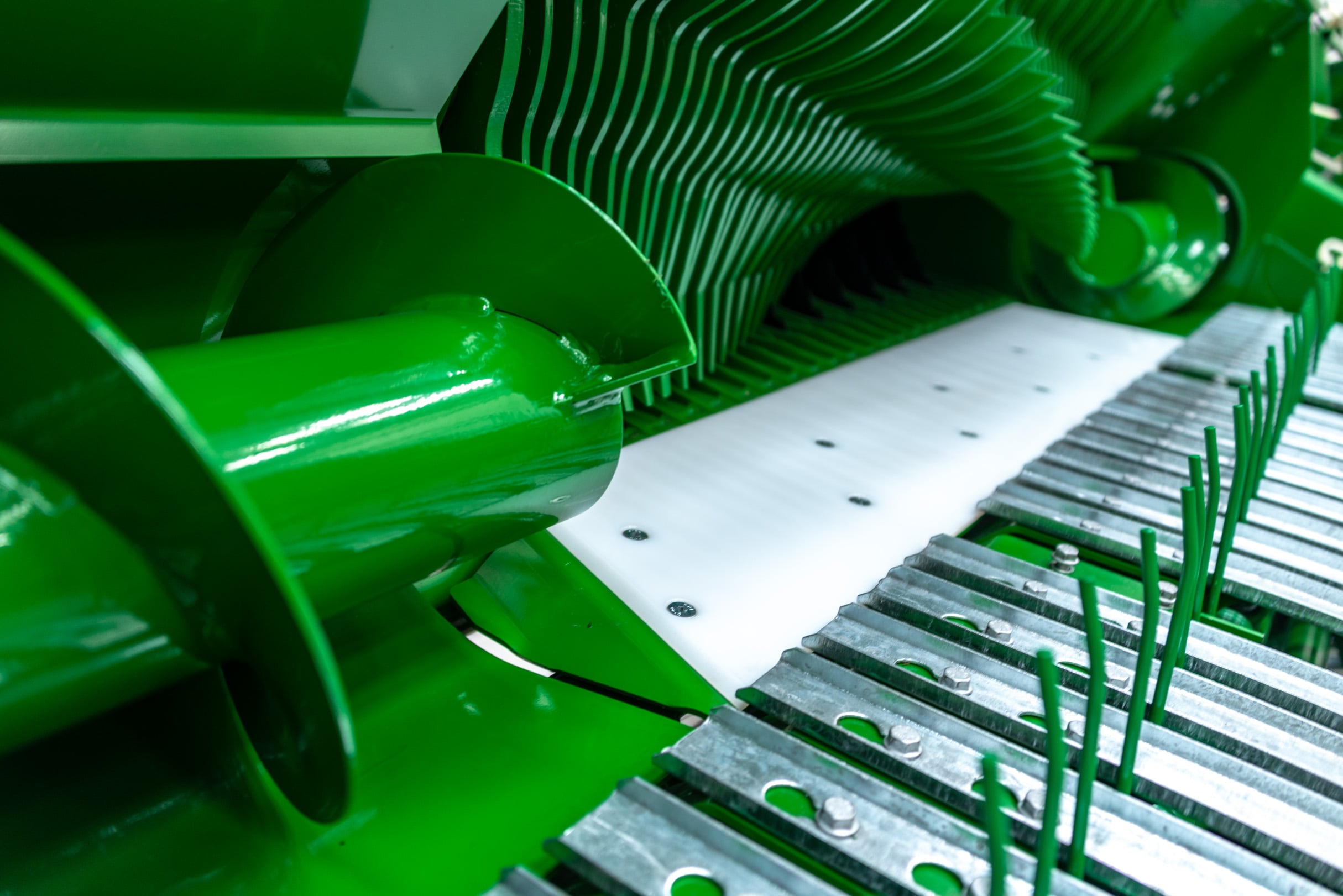

Adaptiv inntak
I løpet av en ballesesong må maskinene jobbe med forskjellige mengder avling. McHale patenterte adaptive inntak lar inntaksområdet automatisk justere for lette og tunge avlinger for å lette en jevn avlingsstrøm inn i kammeret.
6 / 17

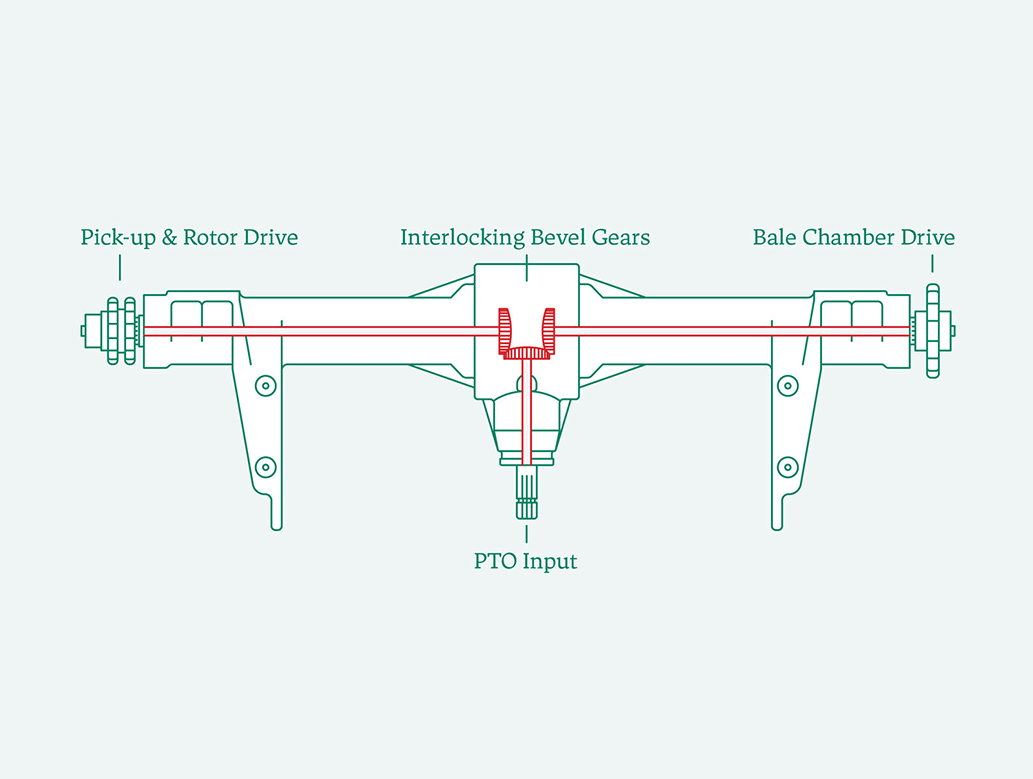

Split Drive GearBox
Alle maskinene i McHale Fusion-serien er utstyrt med en 540 o/min delt girkasse som standard. Girkassedesignet sørger for at kraften fordeles jevnt til begge sider av maskinen.
7 / 17

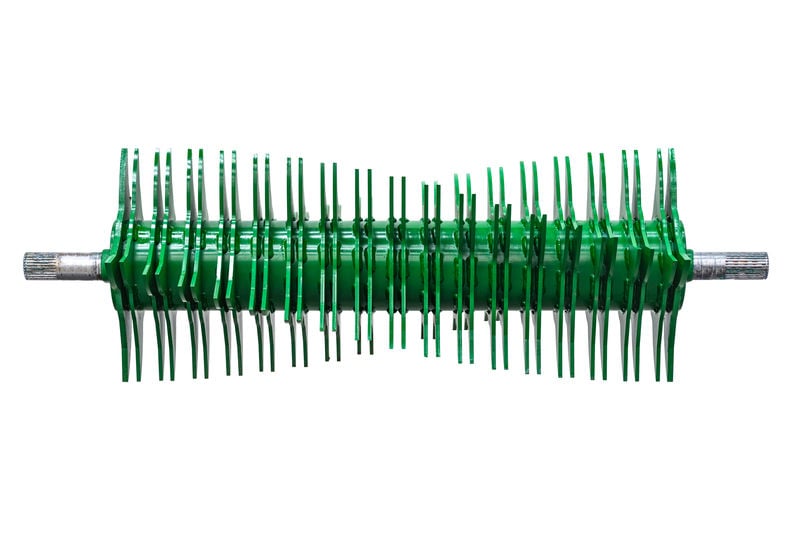

Rotor
Den stjerneformede materotoren sikrer en høykapasitetsflyt av avling inn i ballekammeret. McHale har designet 3 rotorer for serien med variabelt kammerballepresse.
Rotorens spiralformede avlinger er plassert i en spiralformasjon for å oppnå jevn avlingsflyt. Når avlingen kommer inn i rotoren, mater roterende avlinger den til ballekammeret. Disse sikrer høy ytelse, mens
stjerneformede utforminger reduserer belastningstopper når maskinene arbeider i tunge strenger.
- Innmatingsrotoren har en kraftig kam.
- Vingene er sveiset på begge sider for overlegen styrke, og på drivsiden er rotoren utstyrt med et dobbelt kulelager med lang levetid
8 / 17

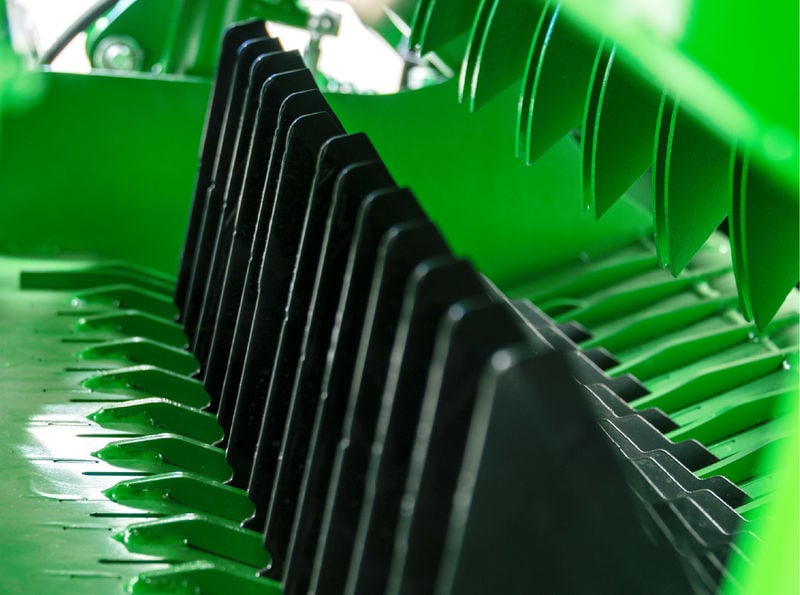

15/25 knivers knivbro
For å sikre en jevn og jevn snittekvalitet er det utviklet to skjærealternativer for McHale variabelkammer presser
9 / 17

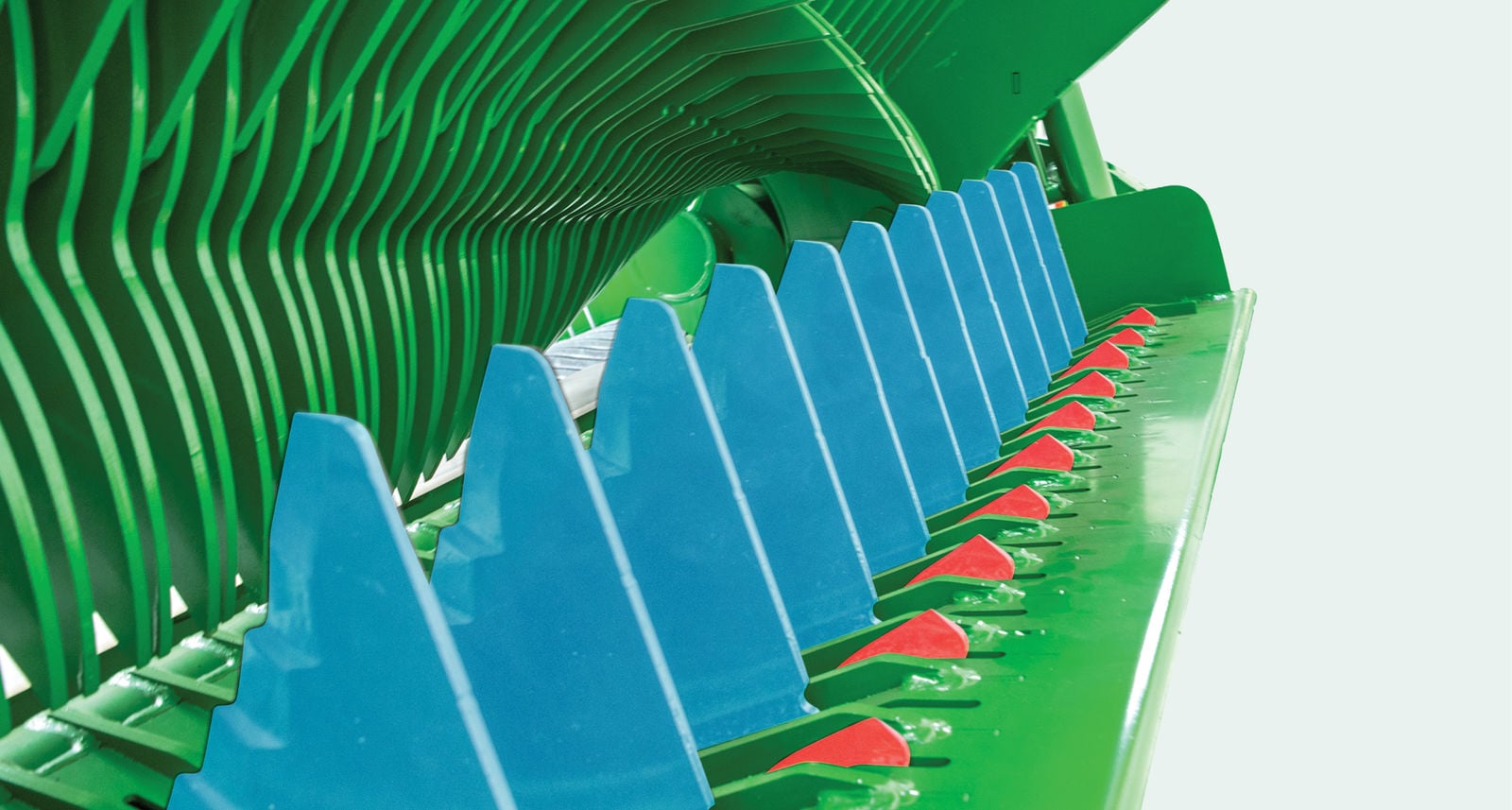

Valgbart knivsystem
Alle McHale vario har muligheten til å utstyres med et valgbart knivsystem. Ulike knivkonfigurasjoner kan velges avhengig av knivbankspesifikasjonen.
10 / 17

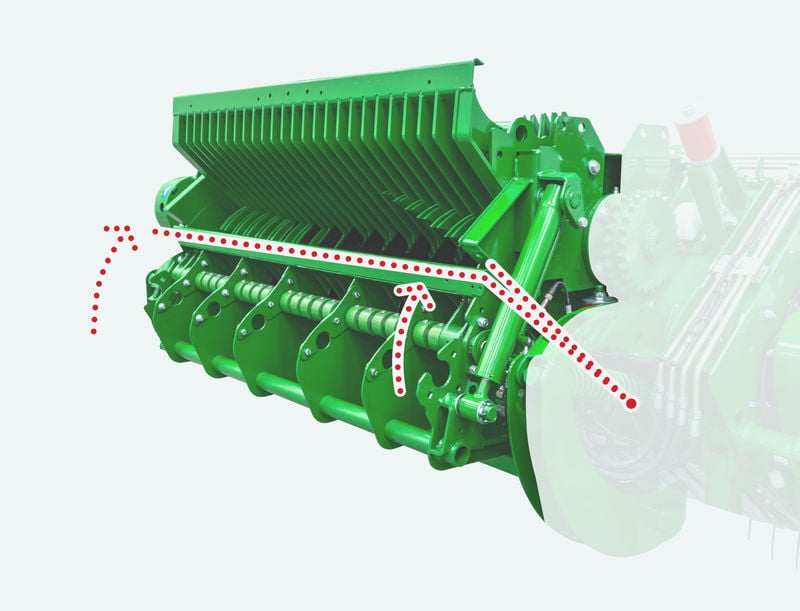

Drop Floor Unblocking
Siden presseforholdene ikke alltid er ideelle, kan det oppstå ujevne skår som kan føre til blokkeringer. Alle maskinene i McHale vario er utstyrt med McHale gulvavblokkeringssystem, en funksjon som operatører har begynt å elske for sin enkelhet i bruk og effektive frigjøringssyklus.
11 / 17

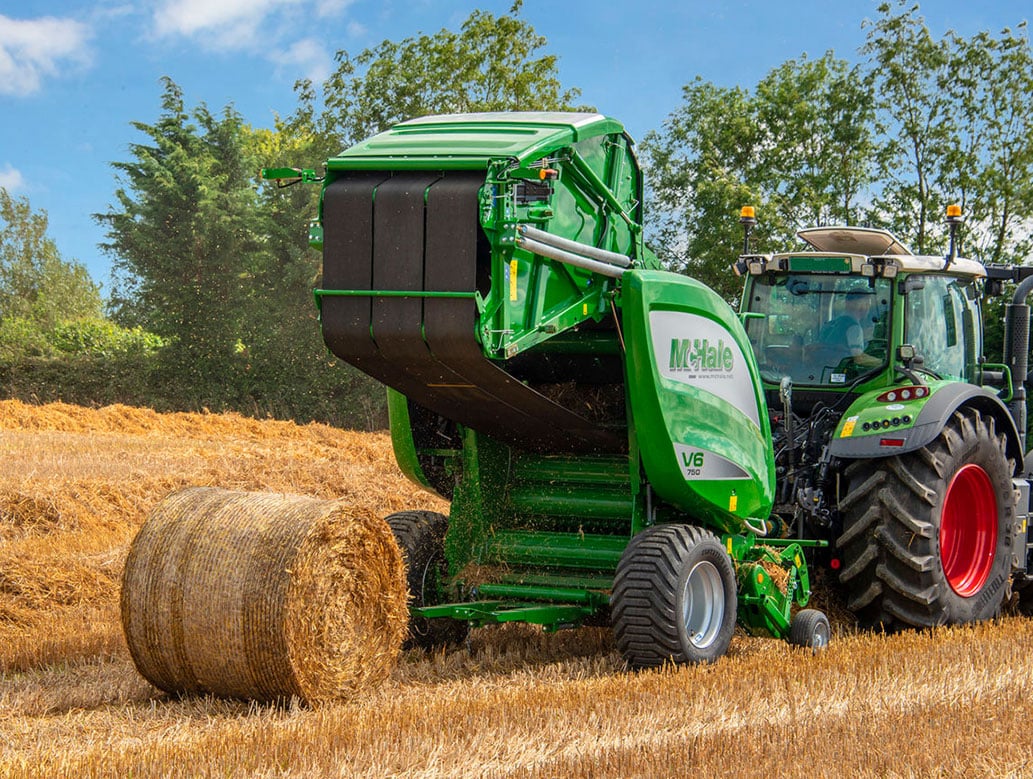

Ballekammer og ballestørrelser
Ballekammeret på McHale vario består av kraftige endeløse belter. Beltene er ekstremt slitesterke og er forsterket med syntetisk materiale, som sikrer at beltet(e) kan absorbere og påføre høyt trykk på materialet i ballekammeret.
12 / 17

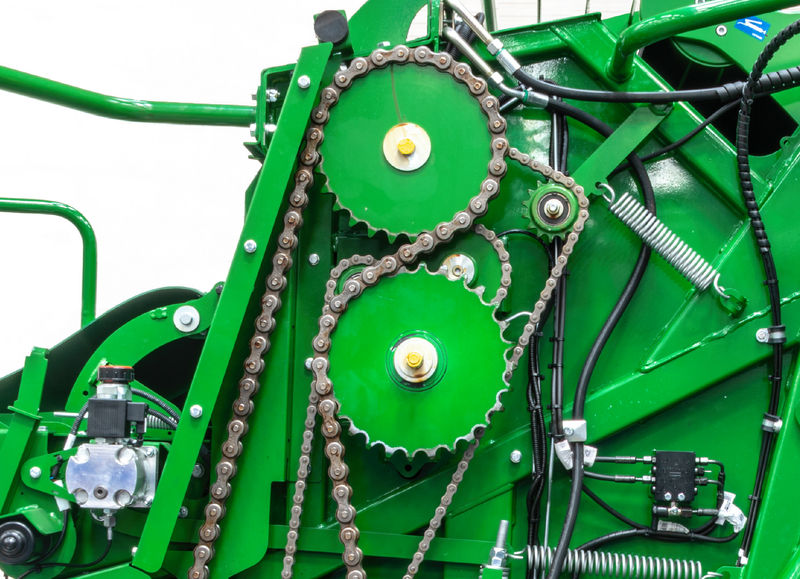

Ballekammer dobbeltdrev
Et kraftig drivsystem driver belte- og ballrotasjon på alle maskiner i serien med variabelt kammerballepresse. På McHale Fusion Vario er det montert et dobbelt drivsystem for å sikre reimrotasjon og balledannelse
13 / 17

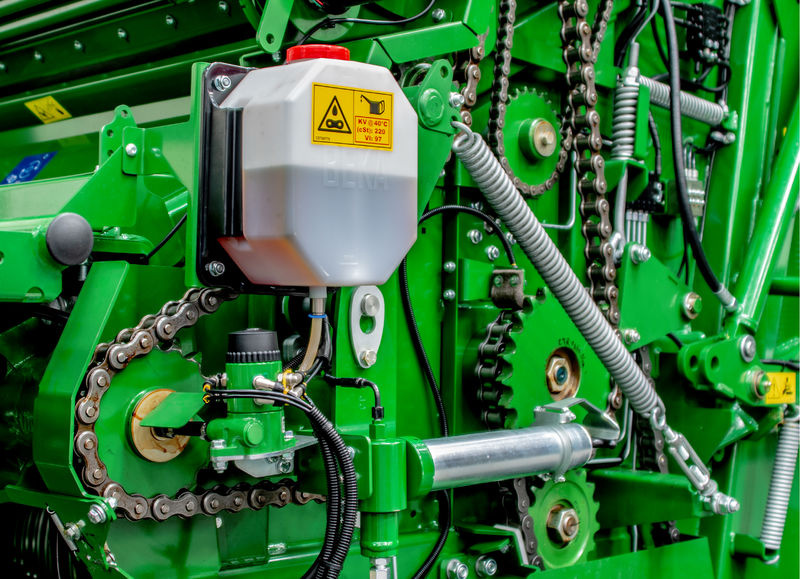

Olje og smørring
McHale presser med variabelt kammer er alle utstyrt med et kontinuerlig oljesystem. Når kraftuttaket er koblet inn, smører det kontinuerlige oljesystemet konstant kjedene for å sikre lang levetid. En smørealarm lyder etter 300 baller for å informere operatøren om å fylle oljetanken.
14 / 17

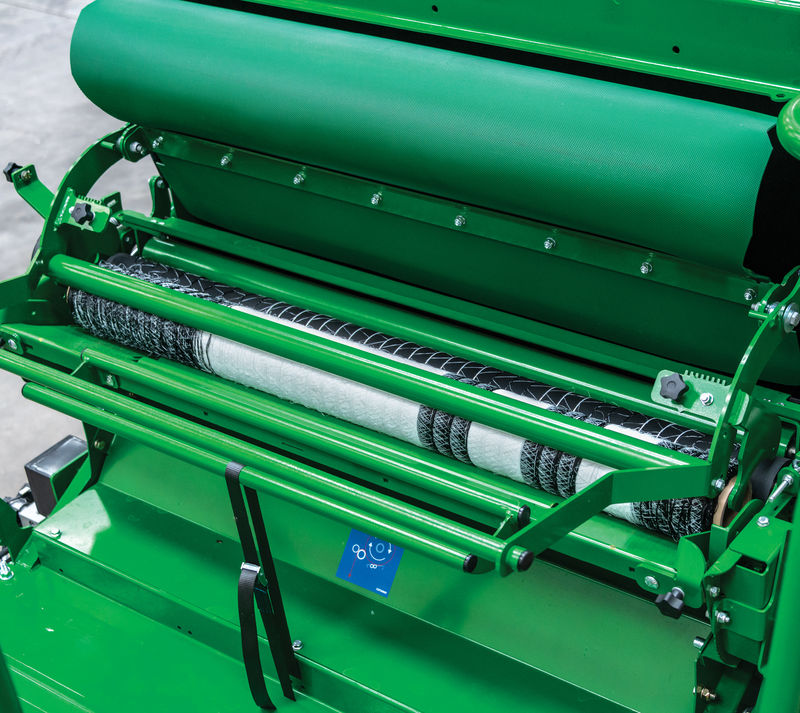

Høy ytelse på nett
Et høyytelsesnett er designet og utviklet for McHale-serien med variabel kammerballepresse. Denne netteren er svært pålitelig og består av en bevegelig rulle som lar nettrullen rotere mens den påføres for å sikre jevn påføring.
15 / 17
ISOBUS-integrasjon
Alle McHale Fusion 4 Pro og Fusion 4 Plus-maskiner er ISOBUS-kompatible som standard. McHale ISOBUS-maskiner kan kobles til en hvilken som helst ISOBUS-traktortilkobling og betjenes via traktorens egen terminal i førerhuset.
16 / 17

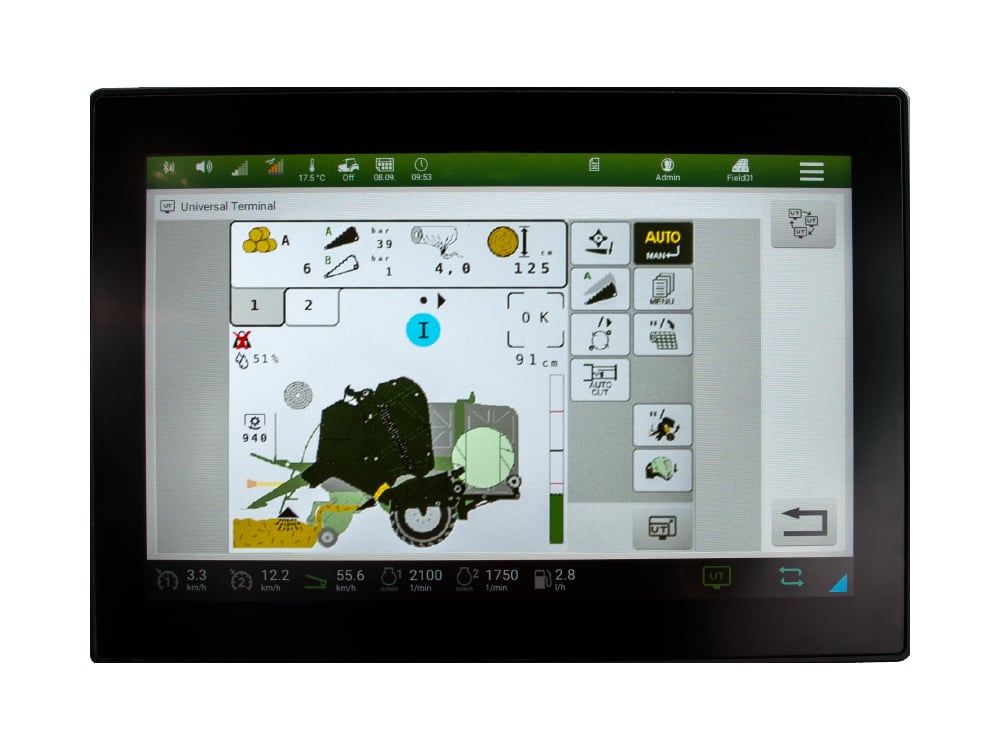

McHale ISO-PLAY kontrollkonsoll
Hvis kunden ønsker å betjene en ISOBUS-kontrollert maskin med en traktor som ikke er ISOBUS-kompatibel, kan de gjøre det gjennom den valgfrie McHale ISO-PLAY-terminalen.
17 / 17
Alternativer
McHale-maskiner fungerer under forskjellige forhold rundt om i verden. For å optimere ytelsen tilbyr vi en rekke alternativer i McHale-serien med variabel kammer. Vi anbefaler at du snakker med din lokale forhandler/distributør angående den beste konfigurasjonen for å møte dine krav
Spesifikasjoner
Dimensjoner
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Lengde | 5,10 m | 5,10 m | 5,10 m | 5,10 m |
| Bredde | 2,54 / 2,58 m | 2,54 / 2,58 m | 2,58 / 2,62 m | 2,58 / 2,62 m |
| Høyde | 2,75 m | 2,75 m | 3,12 m | 3,12 m |
| Vekt (ca.) | 4540 kg | 4580 kg | 4850 kg | 4890 kg |
Pickup
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Arbeidsbredde | 2100 mm | 2100 mm | 2100 mm | 2100 mm |
| Tinderekker kamstyrt | 5 | 5 | 5 | 5 |
| Tinderekker kamless | 6 | 6 | 6 | 6 |
| Tindeavstand kamstyrt | 70 mm | 70 mm | 70 mm | 70 mm |
| Tindeavstand kamless | 55 mm | 55 mm | 55 mm | 55 mm |
| Komprimeringsrull | Ja | Ja | Ja | Ja |
| Pickup-løft | Hydraulisk | Hydraulisk | Hydraulisk | Hydraulisk |
| Støttehjul | Luftfylt og innfellbart | Luftfylt og innfellbart | Luftfylt og innfellbart | Luftfylt og innfellbart |
Innmating
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Antall kniver | 25 / 0 | 25 / 0 | 25 / 0 | 25 / 0 |
| Teoretisk kuttelengde | 46 mm | 46 mm | 46 mm | 46 mm |
| Blokkeringssikring | Dropfloor | Dropfloor | Dropfloor | Dropfloor |
| Knivbeskyttelse | Hydraulisk og mekanisk | Hydraulisk og mekanisk | Hydraulisk og mekanisk | Hydraulisk og mekanisk |
| Betjening kniver | Hydraulisk fra førerhytte | Elektronisk betjent fra terminal | Hydraulisk fra førerhytte | Elektronisk betjent fra terminal |
| Betjening dropfloor | Hydraulisk fra førerhytte | Elektronisk betjent fra terminal | Hydraulisk fra førerhytte | Elektronisk betjent fra terminal |
Pressekammer
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Ballediameter | 0,6–1,68 m | 0,6–1,68 m | 0,6–1,9 m | 0,6–1,9 m |
| Bredde | 1,23 m | 1,23 m | 1,23 m | 1,23 m |
| Antall belter | 3 | 3 | 3 | 3 |
| Innmating | Rotor | Rotor | Rotor | Rotor |
| Smøring | Automatisk progressiv | Automatisk progressiv | Automatisk progressiv | Automatisk progressiv |
Nett/breiplast
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Bindemateriale | Netting | Netting | Netting | Netting |
| Bindekontroll | Auto/Manuell | Auto/Manuell | Auto/Manuell | Auto/Manuell |
| Bindrullekapasitet | 1+2 | 1+2 | 1+2 | 1+2 |
| Drift | Manuell / Automatisk | Manuell / Automatisk | Manuell / Automatisk | Manuell / Automatisk |
Drivlinje
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Beskyttelse pickup | Slurekobling | Slurekobling | Slurekobling | Slurekobling |
| Beskyttelse drivlinje | Momentkobling | Momentkobling | Momentkobling | Momentkobling |
| Girkasse | Splittet drift | Splittet drift | Splittet drift | Splittet drift |
| Kjedesmøring | Automatisk | Automatisk | Automatisk | Automatisk |
| Hoveddrevbeskyttelse | Cam Clutch | Cam Clutch | Cam Clutch | Cam Clutch |
Betjening
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Styresystem | ISOBUS | ISOBUS | ISOBUS | ISOBUS |
| Styrepanel | ISO-Play terminal | ISO-Play terminal | ISO-Play terminal | ISO-Play terminal |
| Justering balletetthet | Via styrepanel | Via styrepanel | Via styrepanel | Via styrepanel |
| Justering ballestørrelse | Via styrepanel | Via styrepanel | Via styrepanel | Via styrepanel |
| Kamera | Nei | 1 kamera | Nei | 1 kamera |
Hjul og dekk
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Aksel | 8 bolter | 8 bolter | 8 bolter | 8 bolter |
| Standard | 500/50-22,5 | 500/50-22,5 | 500/50-22,5 | 500/50-22,5 |
| Bremser hydraulisk | Option | Option | Option | Option |
| Bremser luft | Option | Option | Option | Option |
Tilkobling
| Parameter | V6750-II | V6760-II | V8950-II | V8960-II |
|---|---|---|---|---|
| Min. effekt traktor | 60 kW (80 hk) | 60 kW (80 hk) | 60 kW (80 hk) | 60 kW (80 hk) |
| Min. hydraulikk-kapasitet | 45 l/min @ 180 bar | 45 l/min @ 180 bar | 45 l/min @ 180 bar | 45 l/min @ 180 bar |
| Hydraulikkuttak | 2 DV + fri retur | 1 trykk - fri retur + LS | 2 DV + fri retur | 1 trykk - fri retur + LS |
| Elektrisk system | 12V DC, 20A | 12V DC, 20A | 12V DC, 20A | 12V DC, 20A |
