Fusion Vario plus integrert variabel kombipresse



.

McHale-serien med variabelt kammer og pakker integrert

  • Fusion Vario – Integrert ballepresser

Ved å tilby innovative ideer som lar deg jobbe smartere, samtidig som du oppnår
mer ytelse, har McHale-navnet blitt synonymt med produksjon av robuste og
pålitelige maskiner, noe som gjør McHale til det første valget for profesjonelle brukere.

Oversikt

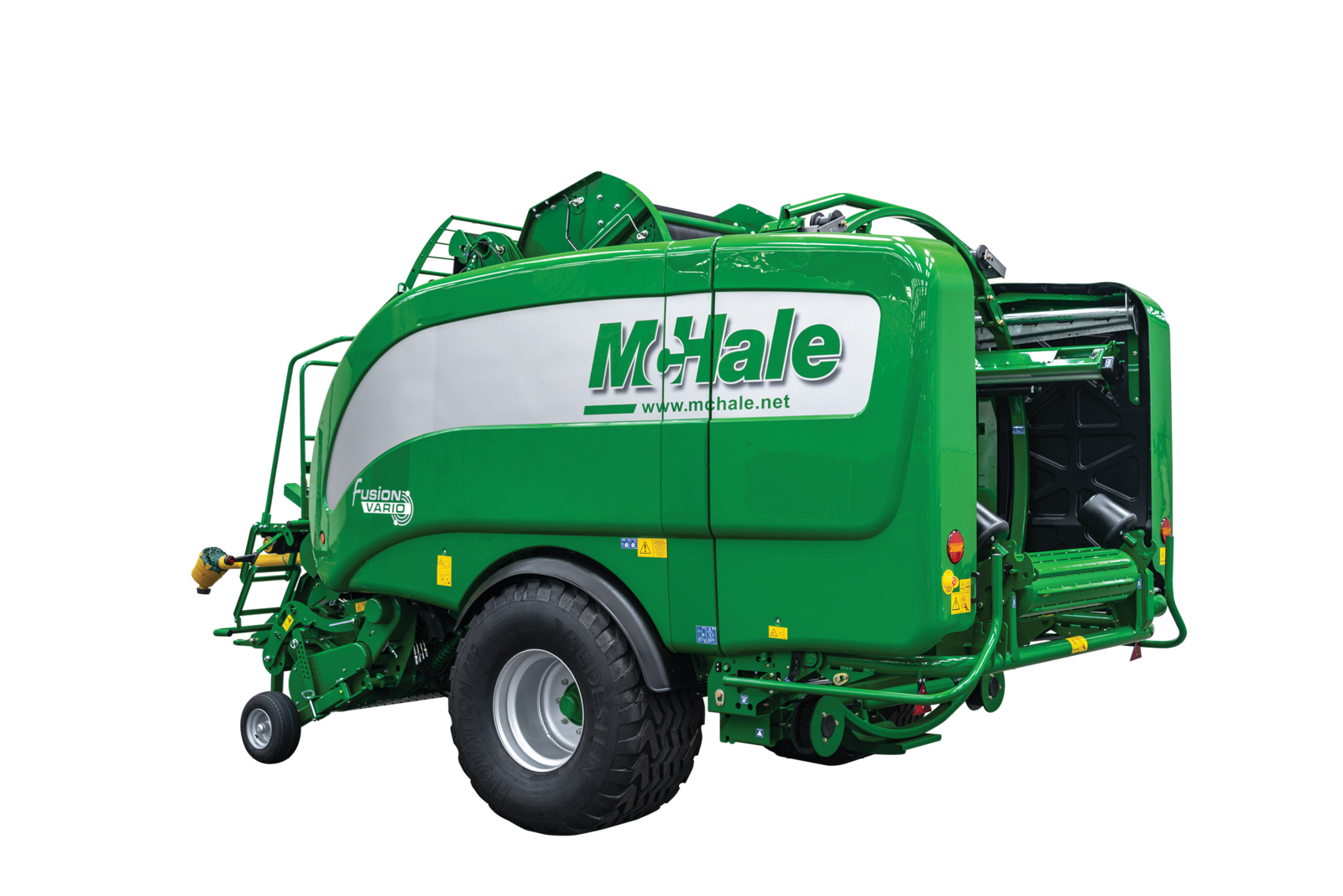

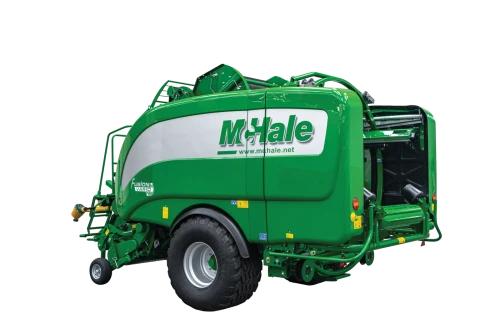

McHale Fusion Vario er en helautomatisk integrert ballepresser med variabelt kammer, som består av en høyytelsespresse og en vertikal innpakningsring. Maskinen nyter
godt av to unike patenter; et patentert balleoverføringssystem og en patentert vertikal innpakningsring.

Fusion Vario har også evnen til å lage baller med høy og halm fra 0,6 m til 1,68 m (2′ – 5′ 6″), men i høyfôr eller ensilasje produserer den baller
fra 1 m til 1,45 m (3′ 3″ – 4 ‘ 8 “) for å tillate innpakning.

Fordeler med Fusion Vario

En maskin

Fusion Vario gir operatøren fleksibiliteten til å produsere baller i forskjellige størrelser uten å måtte gå tilbake til gården for å bytte maskiner
for ballepressing av forskjellige typer avlinger i løpet av en dag. Siden det er en integrert ballepresser, kreves det kun én operatør og traktor
for å utføre oppgaven med ballepressing og pakking som fører til reduserte arbeidskostnader.

Redusert avlingstap

Enkeltbeltet på McHale Fusion Vario reduserer avlingstap sammenlignet med flere belter , noe som er spesielt gunstig når man presser
korte hakkede avlinger som alfalfa.

Program to baller

Ved balling av høy eller halm har operatøren muligheten til å bære og plassere baller i par på to for enkel oppsamling.

Standardfunksjoner

2,1 m pick-up Crop Roller iTouch kontrollsystem
Innebygd kamerasystem Drop Floor Unblocking System Dobbeltdrev variabelt ballekammer
15 Knive Chopper Unit med Heavy Duty Rotor Enkelt belte ballekammer med endeløst belte Indikatorer for balleform
Patentert balleoverføring gir høyere ytelse Høyhastighets vertikal innpakningsring Helautomatisk drift
3-endeløse belter / Enkelt belte (valgfritt) Mekanisk låsing av bakluke Drop Floor Sensor
* 55 mm lagre montert på ruller med lange aksler og doble tannhjul

Bilde 1
1 / 17

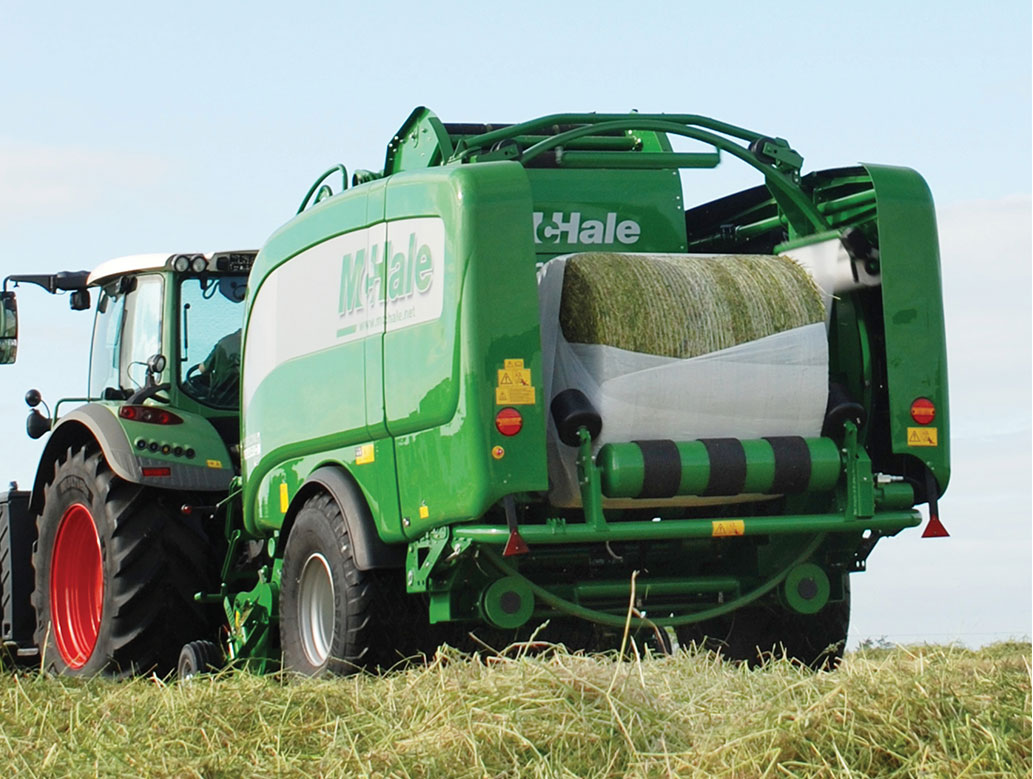

Høyhastighets overføringssystem

McHale Fusion Vario er en unik maskin som drar nytte av to McHale-patenter. Når overføringsholderen beveger ballen mot pakkeringen, svinger pakkerullen nærmest ballekammeret ut av veien, noe som reduserer høyden ballen må reise for å komme til pakkeren. Dette smarte systemet sparer tid, ettersom det patenterte systemet flytter ballen raskt og sikrer at McHale Fusion Vario leverer høyest mulig ytelse

Bilde 2
2 / 17

Innpakningssystem

Under normale arbeidsforhold fullføres den stadig effektive pakkeprosessen alltid foran ballepressen, noe som betyr at pakkeplattformen alltid er klar og venter på å fange neste balle som kastes ut.

Bilde 3
3 / 17

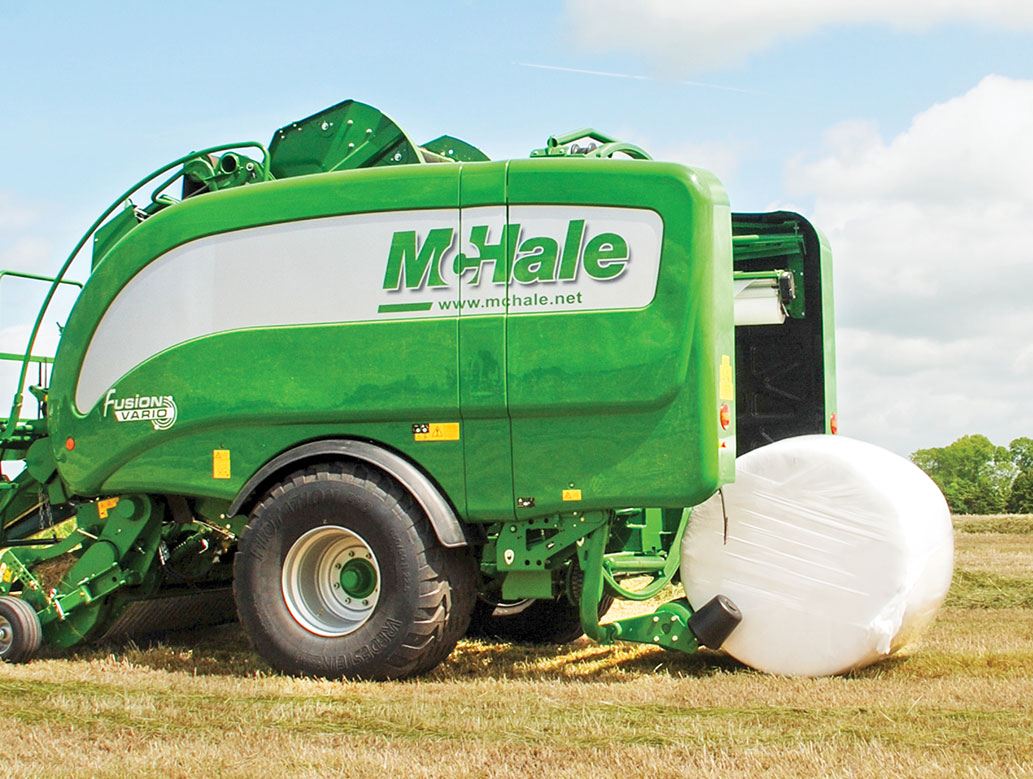

Patentert tipp rulle

McHale Fusion Vario kan produsere baller i forskjellige størrelser, fra 1–1,45 m, for pakking med høyhastighets vertikal innpakningsring. Ved justering av ballestørrelsen fra iTouch-kontrollkonsollen, justerer den patenterte spissvalsen høyden i tråd med den valgte ballestørrelsen for å sikre at plasten alltid går inn på midten av ballen, uavhengig av ballediameteren. Dette sikrer at riktig overlapp alltid oppnås, noe som resulterer i en jevn fordeling av plasten på ballen.

Bilde 4
4 / 17

Pickup

I løpet av det siste tiåret har McHale designet og utviklet ulike typer pickuper. Etter omfattende testing bestemte McHale seg for å tilby kundene valget mellom 2 hentealternativer avhengig av arbeidsforholdene deres:

Bilde 5
5 / 17

Heavy-Duty pick-up

Den spesialdesignede McHale pick-upen er plassert nær rotoren for å forbedre leveringen av avlingen gjennom rotoren til ballekammeret. Sidemateskruer med stor diameter hjelper til med å lede avlingen til ballekammeret og sikrer en jevn og jevn avlingsflyt for produksjon av høydensitetsballer

Bilde 6
6 / 17

Adaptiv inntak

I løpet av en ballesesong må maskinene jobbe med forskjellige mengder avling. McHale har designet et adaptivt inntak som lar inntaksområdet automatisk justere for lette og tunge avlinger for å lette en jevn avlingsstrøm inn i kammeret.

Bilde 7
7 / 17

Split Drive GearBox

En 540rpm delt girkasse er montert på alle maskiner i McHale Variable Chamber Baller-serien som standard. Girkassedesignet sørger for at kraften fordeles jevnt til begge sider av maskinen

Bilde 8
8 / 17

Rotor

Den stjerneformede materotoren sikrer en høykapasitets flyt av avling inn i ballekammeret. McHale har designet 3 rotorer for Variable Chamber Baler Range.

Bilde 9
9 / 17

15/25 knivers knivbro

For å sikre en jevn og jevn snittekvalitet er det utviklet to skjærealternativer for McHale variabelkammer presser

Bilde 10
10 / 17

Valgbart knivsystem

Alle McHale Fusion-maskiner har muligheten til å utstyres med et valgbart knivsystem. Ulike knivkonfigurasjoner kan velges avhengig av knivbankspesifikasjonen.

Bilde 11
11 / 17

Drop Floor Unblocking

Siden presseforholdene ikke alltid er ideelle, kan det oppstå ujevne skår som kan føre til blokkeringer. Alle maskinene i McHale Fusion 4-serien er utstyrt med McHale gulvavblokkeringssystem, en funksjon som operatører har begynt å elske for sin enkelhet i bruk og effektive frigjøringssyklus.

Bilde 12
12 / 17

Ballekammer og ballestørrelser

Ballekammeret på McHale-ballepresseserien med variabelt kammer består av kraftige endeløse belter. Beltene er ekstremt slitesterke og er forsterket med syntetisk materiale, som sikrer at beltet(e) kan absorbere og påføre høyt trykk på materialet i ballekammeret.

Bilde 13
13 / 17

Ballekammer dobbeltdrev

Et kraftig drivsystem driver belte- og ballrotasjon på alle maskiner i serien med variabelt kammerballepresse. På McHale Fusion Vario er det montert et dobbelt drivsystem for å sikre reimrotasjon og balledannelse

Bilde 14
14 / 17

Olje og smørring

McHale presser med variabelt kammer er alle utstyrt med et kontinuerlig oljesystem. Når kraftuttaket er koblet inn, smører det kontinuerlige oljesystemet konstant kjedene for å sikre lang levetid. En smørealarm lyder etter 300 baller for å informere operatøren om å fylle oljetanken.

Bilde 15
15 / 17

Høy ytelse på nett

Et høyytelsesnett er designet og utviklet for McHale-serien med variabel kammerballepresse. Denne netteren er svært pålitelig og består av en bevegelig rulle som lar nettrullen rotere mens den påføres for å sikre jevn påføring.

Bilde 16
16 / 17

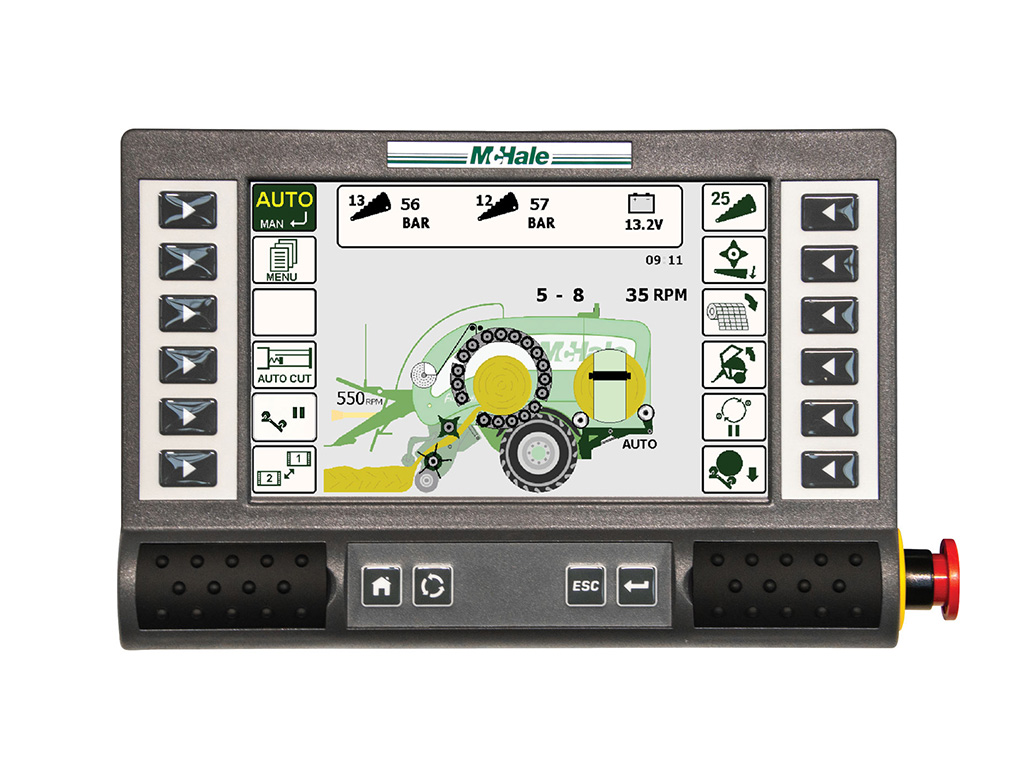

iTouch kontrollkonsoll

McHale “iTouch System” er en moderne kontrollkonsoll med det siste innen berøringsskjermteknologi, med en stor 7″ fargeskjerm, i et robust, slitesterkt kabinett som viser all informasjonen en bruker trenger for å overvåke hvordan maskinen presterer

Bilde 17
17 / 17

lternativer/a597

McHale-maskiner fungerer under forskjellige forhold rundt om i verden. For å optimere ytelsen tilbyr vi en rekke alternativer i McHale-serien med variabel kammer. Vi anbefaler at du snakker med din lokale forhandler/distributør angående den beste konfigurasjonen for å møte dine krav

Dimensjoner
ParameterFusion vario
Lengde6,3 m
Bredde2,94 m*
Høyde3,3 m
Vekt6 500 kg
Pickup
ParameterFusion vario
Arbeidsbredde2100 mm
Tinderekker kamstyrt5
Tinderekker kamless6
Tindeavstand kamstyrt70 mm
Tindeavstand kamless55 mm
KomprimeringsrullJa
Short Crop Guard-
Pickup-løftHydraulisk
StøttehjulLuftfylt og innfellbart
StyrehjulStandard
Innmating
ParameterFusion vario
Antall kniver25 / 13 / 12 / 0
Teoretisk snittelengde65 mm
BlokkeringssikringDropfloor
KnivbeskyttelseHydraulisk og mekanisk
Betjening kniverElektronisk betjent fra terminal
Betjening dropfloorElektronisk betjent fra terminal
Pressekammer
ParameterFusion vario
Ballediameter0,60 – 1,68 m
Bredde1,23 m
Antall belter1
InnmatingRotor
SmøringAutomatisk progressiv
Nett/breiplast
ParameterFusion vario
JusteringFra førerhus
SystemHøyytelses nettbinding
Nettrullkapasitet1 + 2
DriftManuell / Automatisk
Pakkeenhet
ParameterFusion vario
InnpakningssystemVertikal pakkering
Forstrekkere2 x 750mm
Antall lag2+2+2 system
Forstrekkere70 % std. (64% / 55% alt.)
FilmbrudsensorJa, med 1/2 fart-funksjon
Filmmagasin2 ruller på pakker + 10 i magasin
Drivlinje
ParameterFusion vario
Beskyttelse pickupSlurekobling
Beskyttelse drivlinjeMomentkobling
GirkasseSplittet drift
KjedesmøringAutomatisk
HoveddrevbeskyttelseCam Clutch
Betjening
ParameterFusion vario
StyresystemISOBUS
StyrepanelISO-Play terminal
Justering balletetthetVia styrepanel
Justering ballestørrelseFra førerhus
Kamera2 kameraer
Hjul og dekk
ParameterFusion vario
Aksel8-bolts
Standard dekk680/45R-22.5
Bremser hydrauliskStandard
Bremser luftOption
Tilkobling
ParameterFusion vario
Min. effekt traktor85 kW (114 hk)
Min. hydraulikk-kapasitet45 l/min @ 180 bar
Hydraulikkuttak1 trykk - fri retur + LS
Elektrisk system12V DC, 20A
