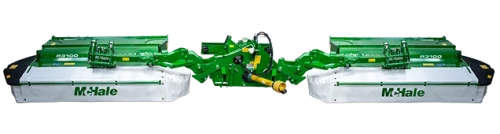

McHale Pro Glide B9000/B9600 |
|
 |
|
Oversikt
Oversikt
McHale Pro Glide B9000/B9600 butterfly har en arbeidsbredde på 8,15m – 8,75 m. B9600 har en arbeidsbredde på 9,1m – 9,6 m.
McHale Pro Glide B9000/B9600 har McHale sin unike og patenterte 3D markfølgingsteknologi som gjør at knivbjelken kan bevege tredimensjonalt og uavhengig
av traktoren og slåmaskinens bæreramme, og med konstant marktrykk.
Kollisjonsbeskyttelse, hydraulisk marktrykkregulering og kraftige knivbjelker gjør Pro Glide B9000/B9600 til en ideell slåmaskin for bønder og entreprenører som trenger stor kapasitet.
McHale Pro Glide B9000/B9600 butterfly har en arbeidsbredde på 8,15m – 8,75 m. B9600 har en arbeidsbredde på 9,1m – 9,6 m.
McHale Pro Glide B9000/B9600 har McHale sin unike og patenterte 3D markfølgingsteknologi som gjør at knivbjelken kan bevege tredimensjonalt og uavhengig
av traktoren og slåmaskinens bæreramme, og med konstant marktrykk.
Kollisjonsbeskyttelse, hydraulisk marktrykkregulering og kraftige knivbjelker gjør Pro Glide B9000/B9600 til en ideell slåmaskin for bønder og entreprenører som trenger stor kapasitet.
Standardfunksjoner
| Slept fjæroppheng for optimal bakkefølging | 3D bakkekontursporing | |
| 17º tverrgående pendling | Mekanisk kollisjonssikring | Vertikal transport og parkering |
| 12º langsgående pendling | Unik beskyttelse av knivbjelke | Hydraulisk breddejustering |
| Patentert 3D bakkefølging med konstant marktrykk | Hurtigskifte av kniver | |
1 / 17

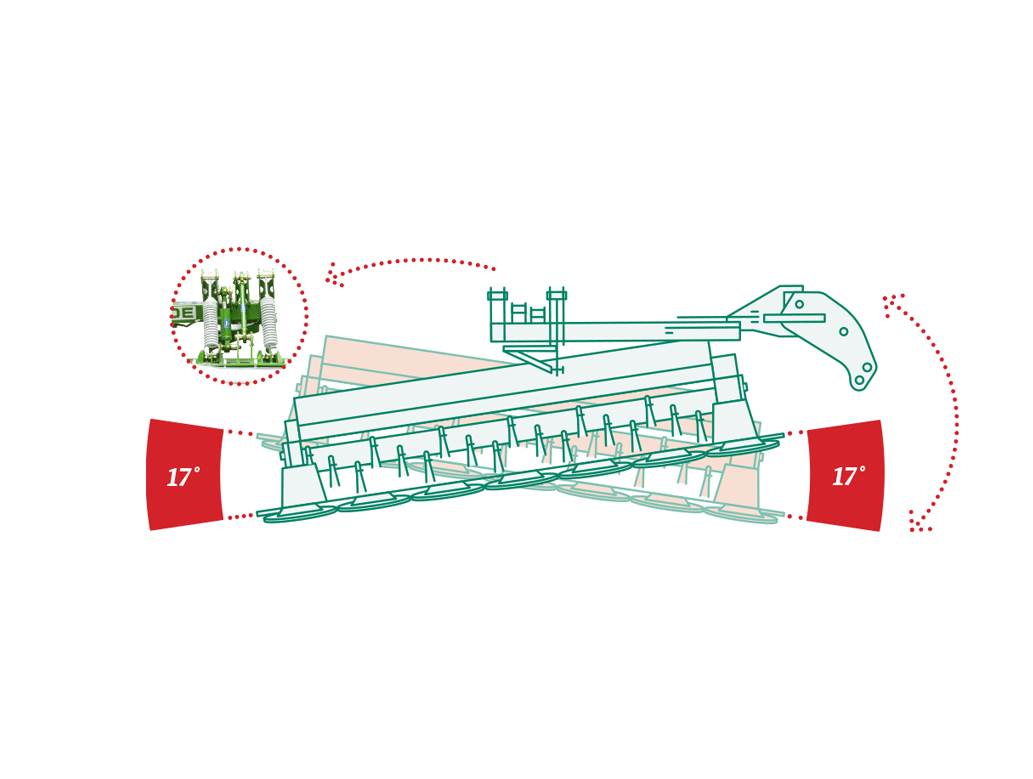

Tverrgående pendling - 17°
Stor tverrgående pendling gjør at knivbjelken følger terrenget perfekt, også når det er sideveis ujevnt.
2 / 17

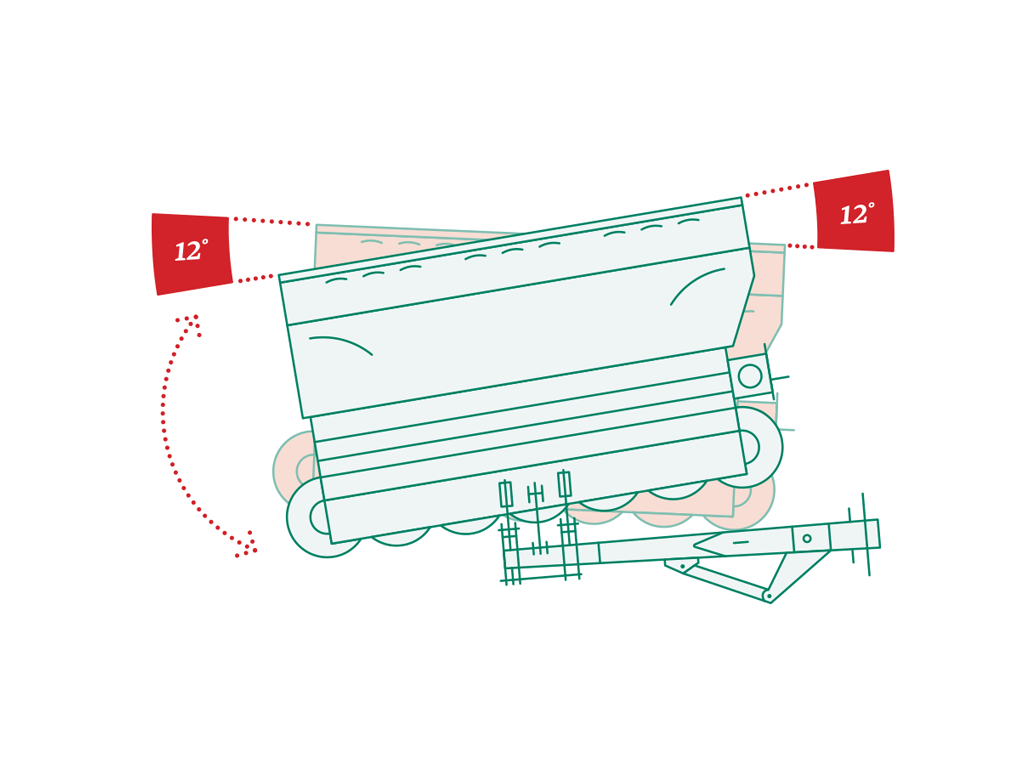

Langsgående pendling - 12°
Ved at knivbjelken kan dreie forover og bakover om senteropphenget, oppnås en ekstra god terrengfølging og optimal kutting under alle forhold.
3 / 17

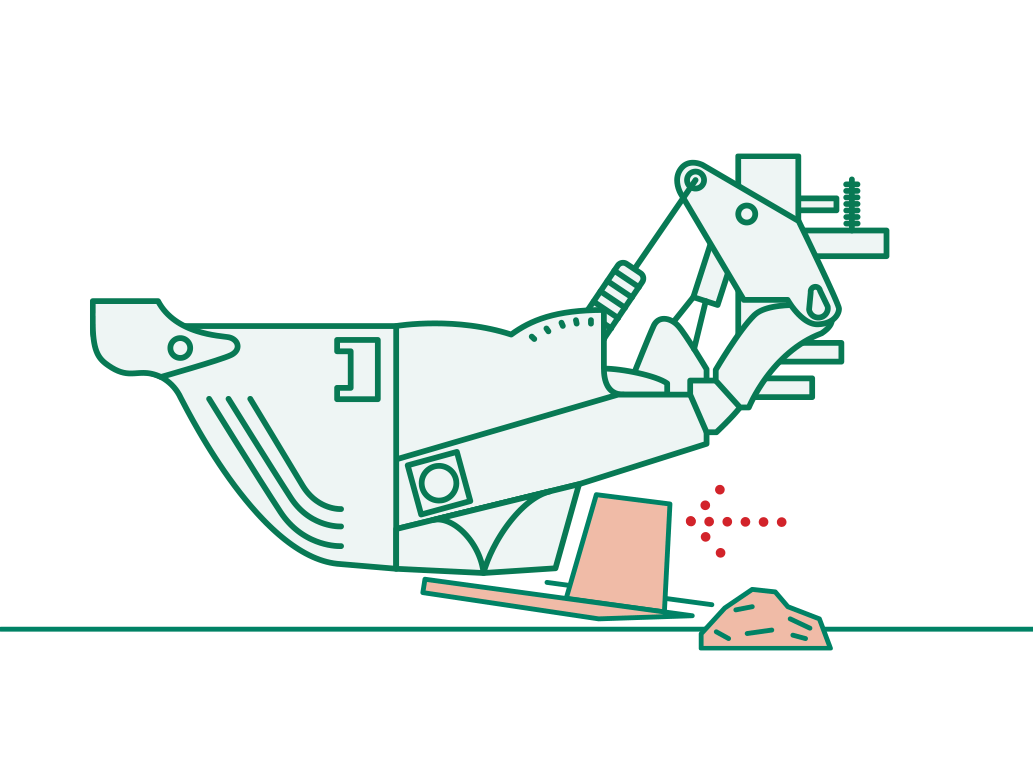

Unik knivbjelkebeskyttelse
Hvis knivbjelken møter en fast hindring, beveger knivbjelken seg bakover og opp. Dermed reduseres faren for skader.
4 / 17

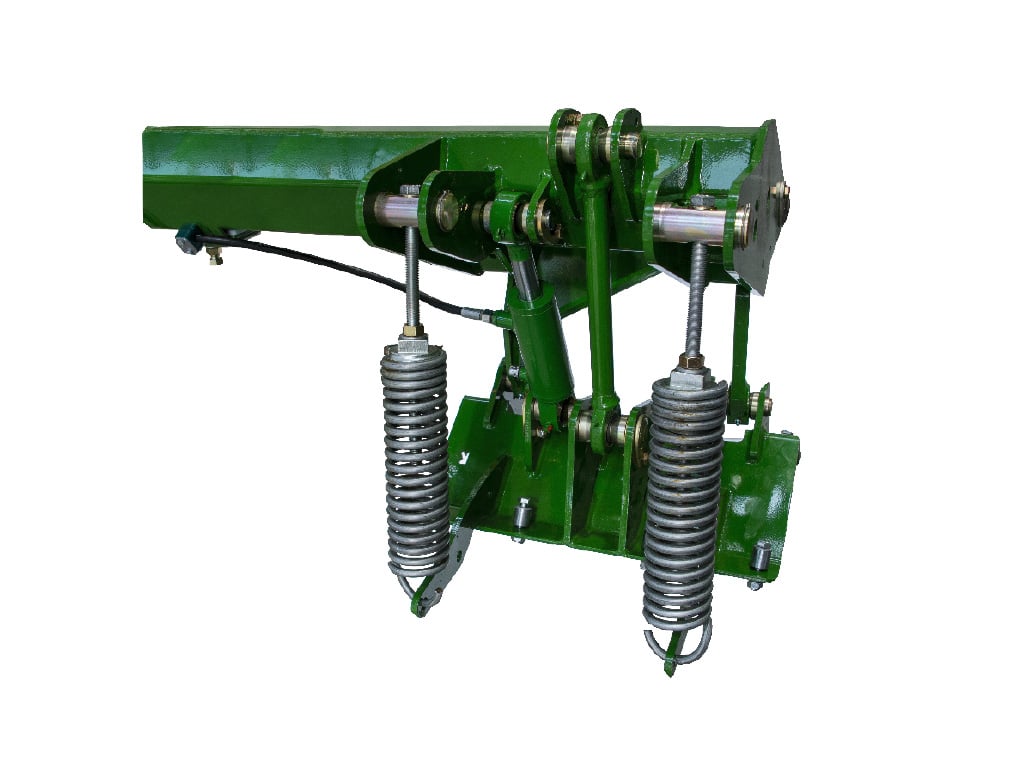

3-dimensjonal bakkekontursporing
De fleste bakmonterte slåmaskiner har en sentral bolt som lar maskinen bevege seg til venstre og høyre for å tilpasse seg endringer i underlaget. McHale Pro Glide er annerledes ved at den er utstyrt med en patentert 3D opphengsenhet, som sikrer at Pro Glide knivbjelken gir bedre kutting ved å:
- Flytt til venstre og høyre – 17°
- Flytt frem og tilbake – 12°
- La knivbjelken bevege seg frem og opp hvis den kolliderer med en hindring
5 / 17

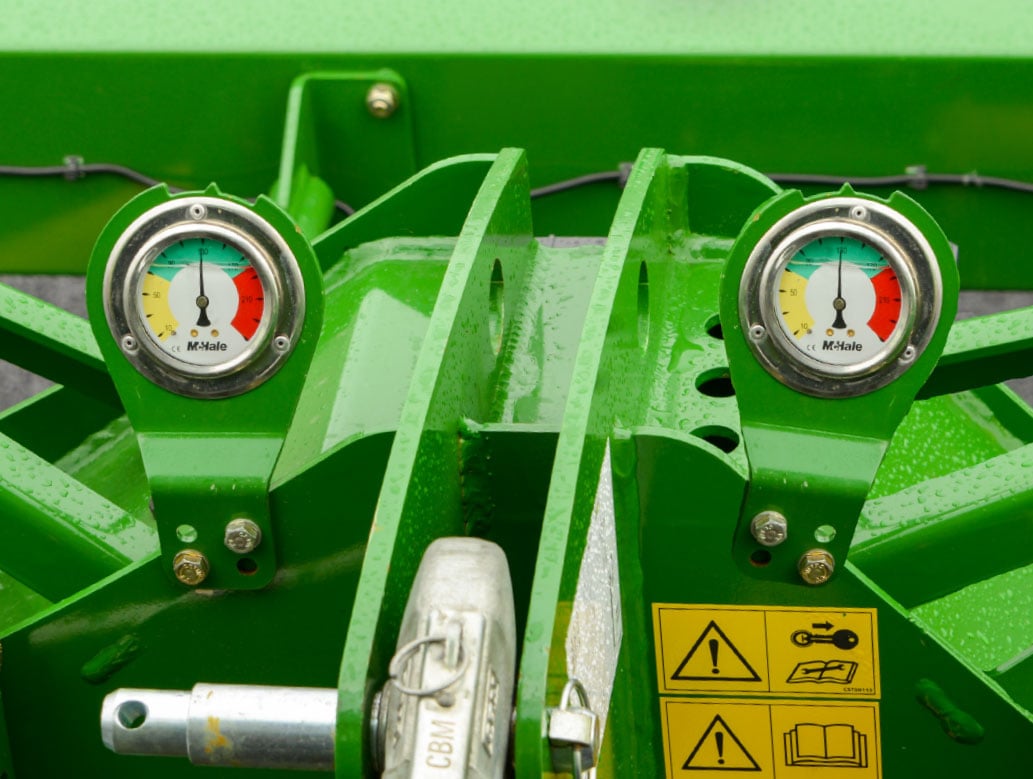

Knivbjelkens marktrykk
På Pro Glide bakklipperne kan klippebjelkens marktrykk stilles inn fra traktorens førerhus. Arbeidstrykket vises visuelt på klokken som er montert på topplokket. Når ønsket trykk er valgt, kan klippebjelkens arbeidstrykk isoleres fra traktorens hydraulikk med en mekanisk kran.
6 / 17

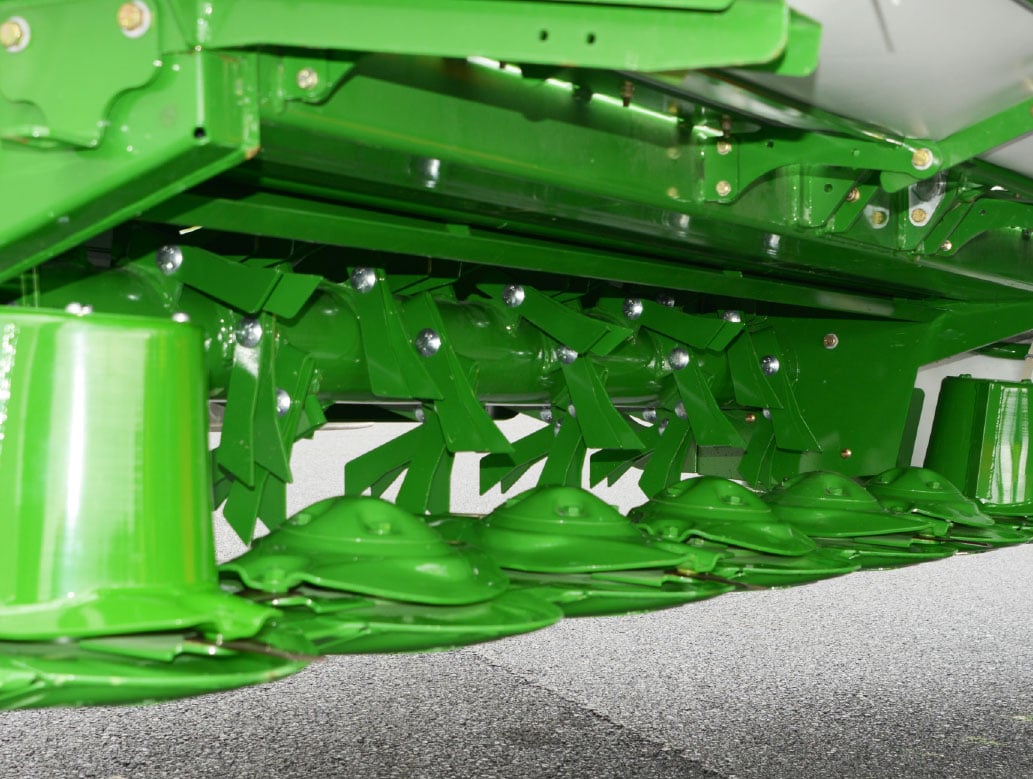

Knivbjelke
Pro Glide klippere er utstyrt med en ekstremt sterk helsveiset knivbjelke. Alle 3 m knivbjelker er utstyrt med 7 skiver, mens alle 3,4 m knivbjelker er utstyrt med 8 skiver. Skivene drives av hjelpegir og ettersom knivbjelken er sveiset og fylt med olje, opererer girdrevet i et kontinuerlig smurt miljø som sikrer stillegående operasjoner og maksimal levetid.
7 / 17

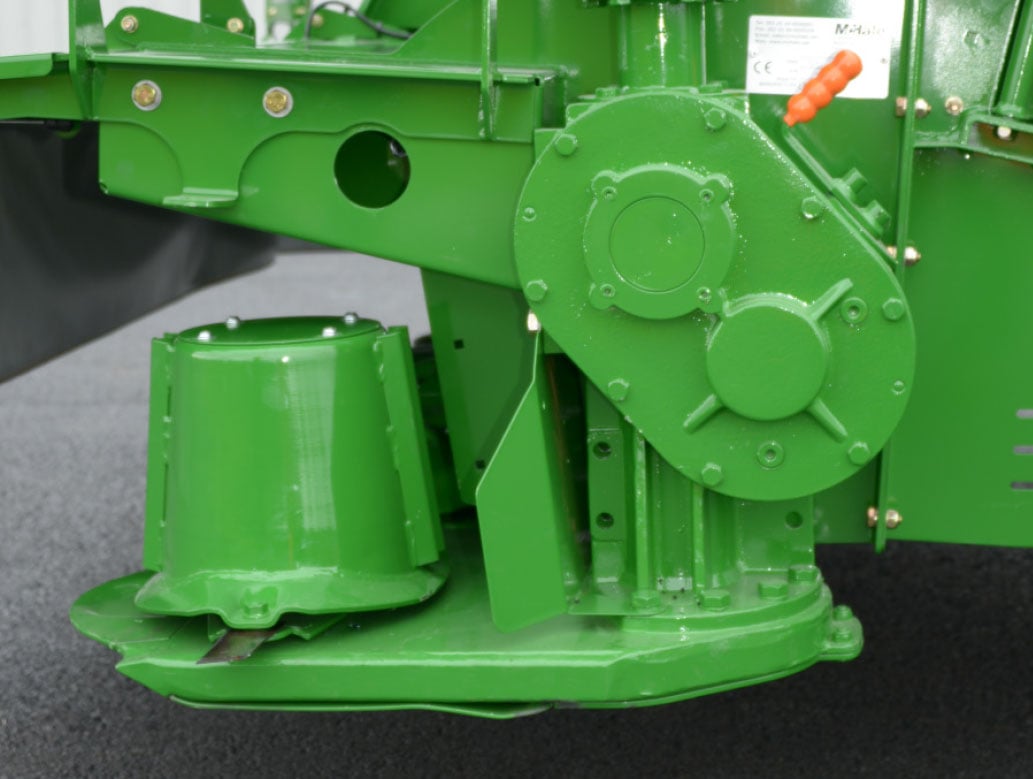

Drift til knivbjelke
Pro Glide knivbjelken drives av en kraftig rettvinklet girkasse som er plassert bak den indre klippeskiven. Plasseringen av girkassen gjør at føreren kan klippe inn i hjørner og over ulendt terreng uten å oppleve problemer.
8 / 17

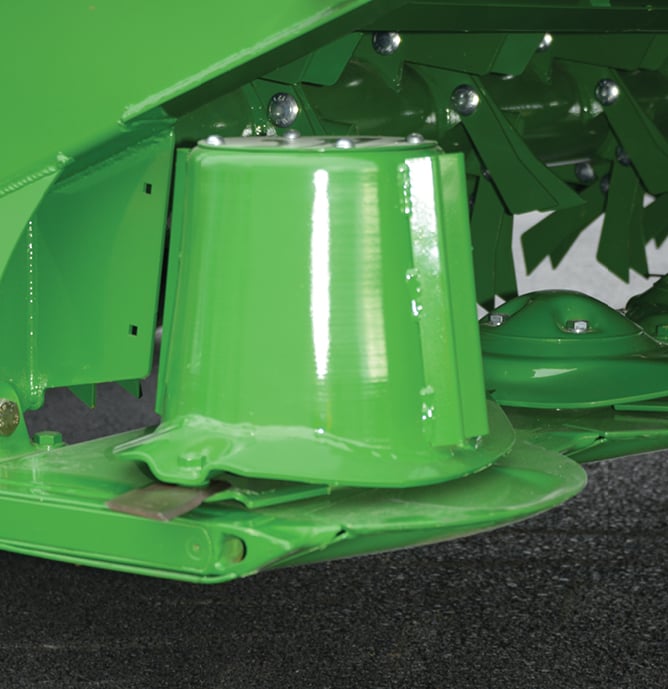

Lav profil frontkant
Pro Glide klippebjelken er designet slik at den avrundede forkanten med lav profil lar den helsveisede slåttebjelken gli jevnt over bakken. Den skrå forkanten av skjærebjelken tillater ren fôrseparasjon og reduserer jordforurensning.
9 / 17

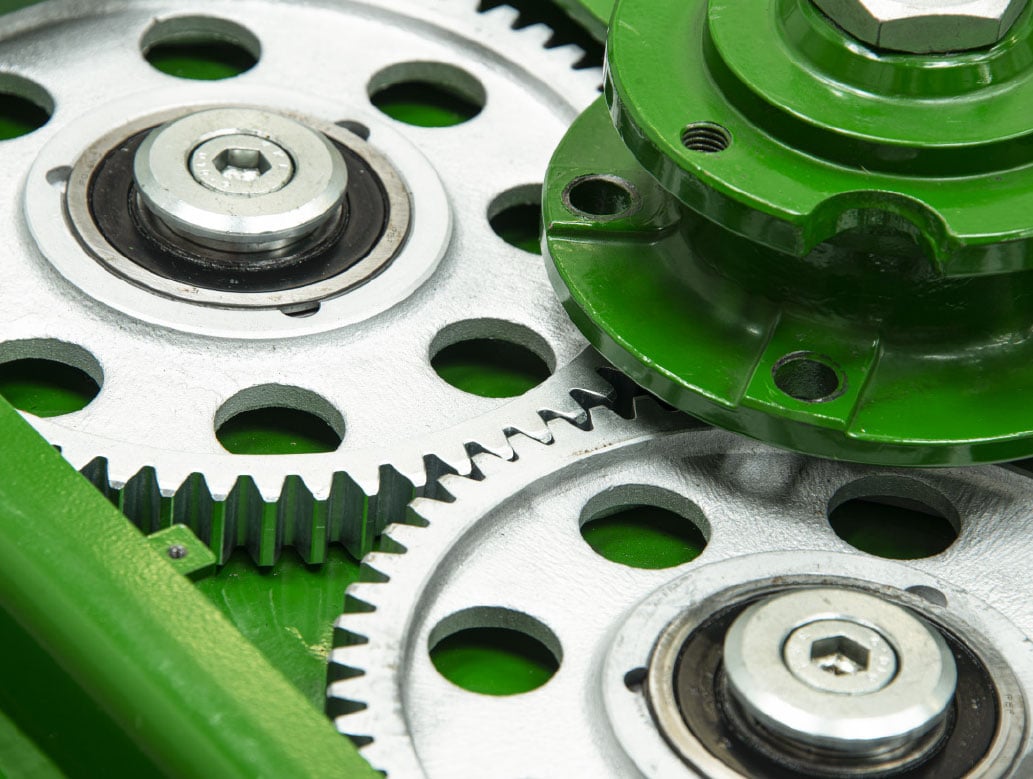

Kraftig design
I knivbjelken overfører store kraftige drivgir kraften til hjelpegir som driver de enkelte skivene. Hjelpegirene som driver de enkelte skivene er montert i fremre posisjon på knivbjelken som gir maksimal skjæreytelse selv ved arbeid i faste avlinger.
10 / 17
Heavu duty design
I knivbjelken overfører store, kraftige tannhjul kraften til hjelpegir som driver de enkelte skivene. Hjelpegirene som driver de enkelte skivene er montert i en fremre posisjon på slåmaskinbjelken, noe som gir maksimal klippeytelse selv når man arbeider i liggende avlinger.
11 / 17

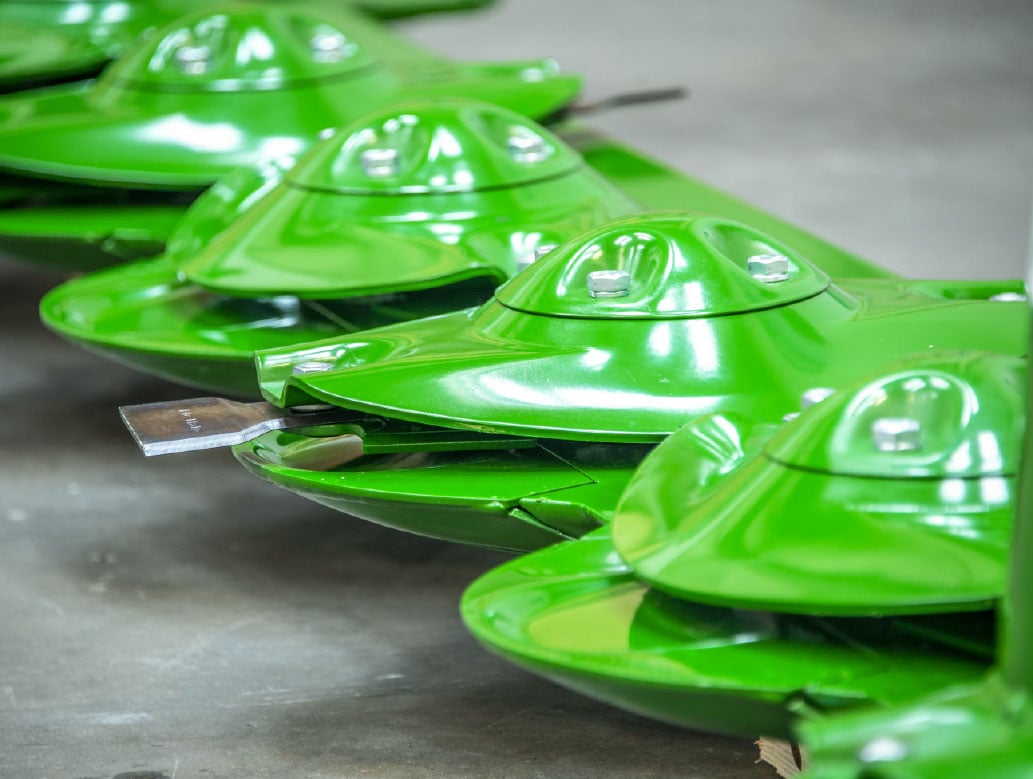

Knivskiver
Slåtteskivene er spesielt utviklet for å maksimere avlingsflyten. Alle slåtteskiver er utstyrt med to kniver som er vinklet for å sikre et rent snitt. Knivene går i bane med en generøs overlapping for å levere en uforurenset streng. Hver slåtteskive har sin egen individuelle beskyttelsesmekanisme. Hvis det oppstår en kollisjon, vil mekanismen klippe for å beskytte drivverket.
12 / 17
Knivoverlapping
De 110 mm klippebladene roterer og overlapper veldig nær overflaten av klippebjelken og motskjæret for å gi et rent kutt. Ved hjelp av den spesialdesignede spaken kan knivene på McHale Pro Glide-klipperen skiftes raskt og enkelt. En værbestandig verktøykasse er montert på klipperen for oppbevaring av reservekniver og verktøy
13 / 17

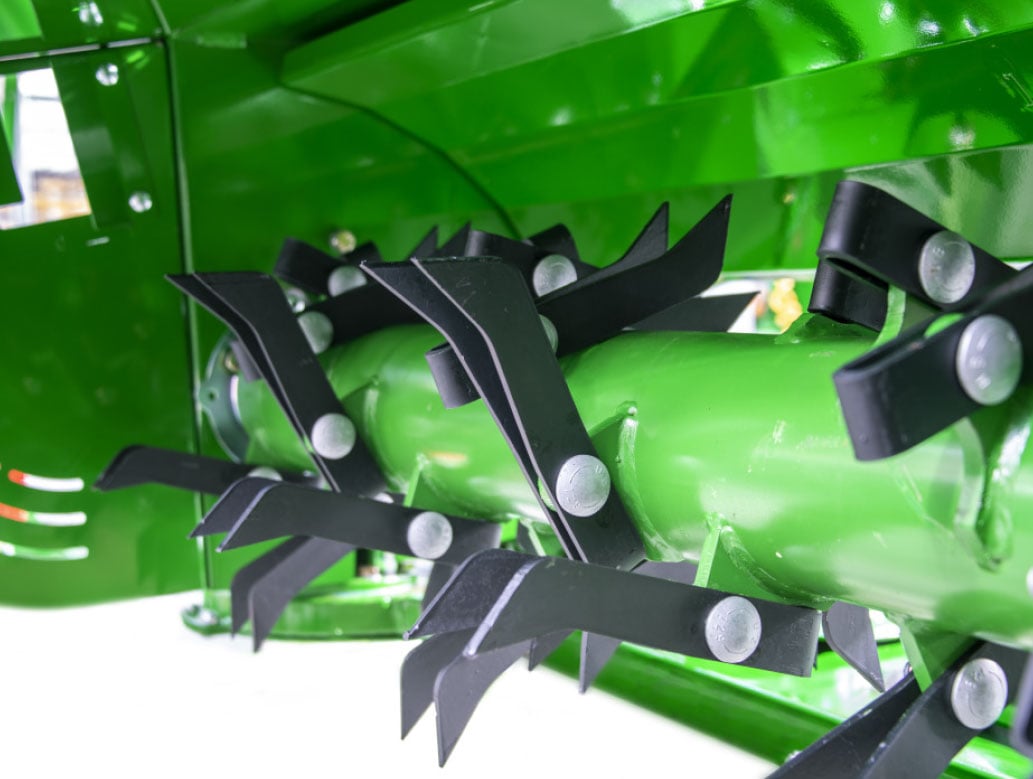

Crimper fingre i stål
McHale Pro Glide leveres som standard med en tindebalsam i stål for å behandle gresset så effektivt som mulig. For å øke visnetiden og redusere eksponeringen av fôret for været, forbereder McHale Pro Glide et jevnt skår ved å kondisjonere over gressklipperens arbeidsbredde.
14 / 17

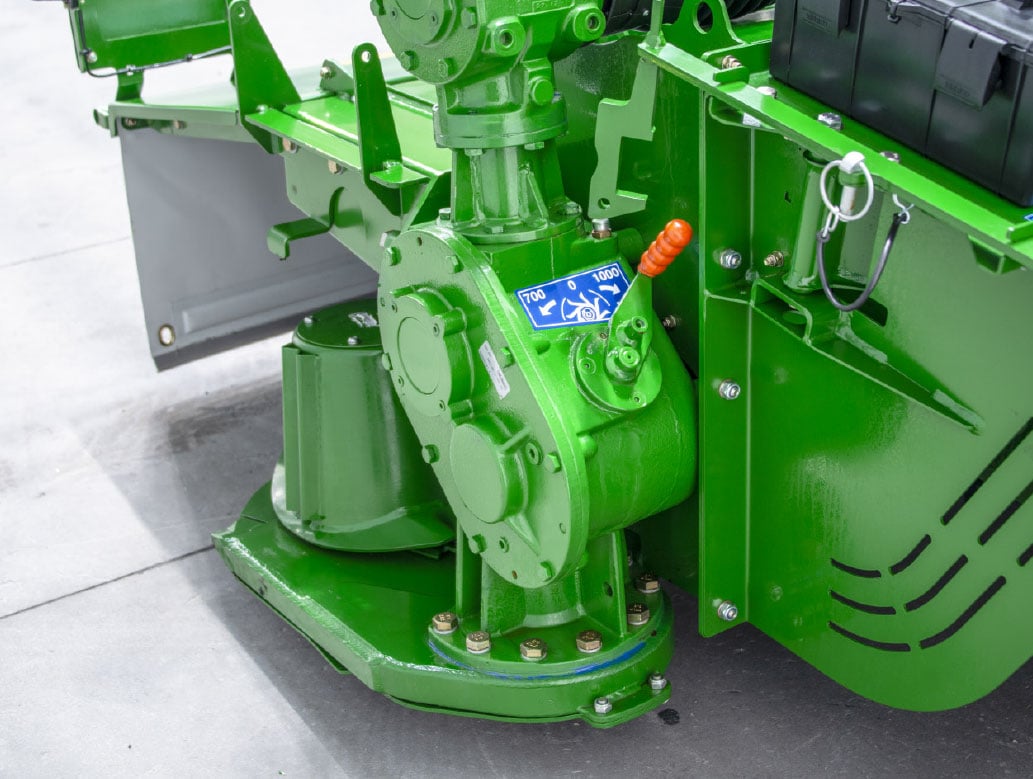

Crimper drift
Crimperen drives av en mekanisk girkasse. Kondisjoneringshastighetene kan justeres mellom 700 og 1000 rpm med et enkelt trekk i en spak. Plasseringen av ståltindene tillater kraftig kondisjonering, noe som sikrer at McHale Pro Glide-serien kan levere rask jevn visning. Skulle en tinde komme i kontakt med et fremmedlegeme, svinger den ut av veien
15 / 17

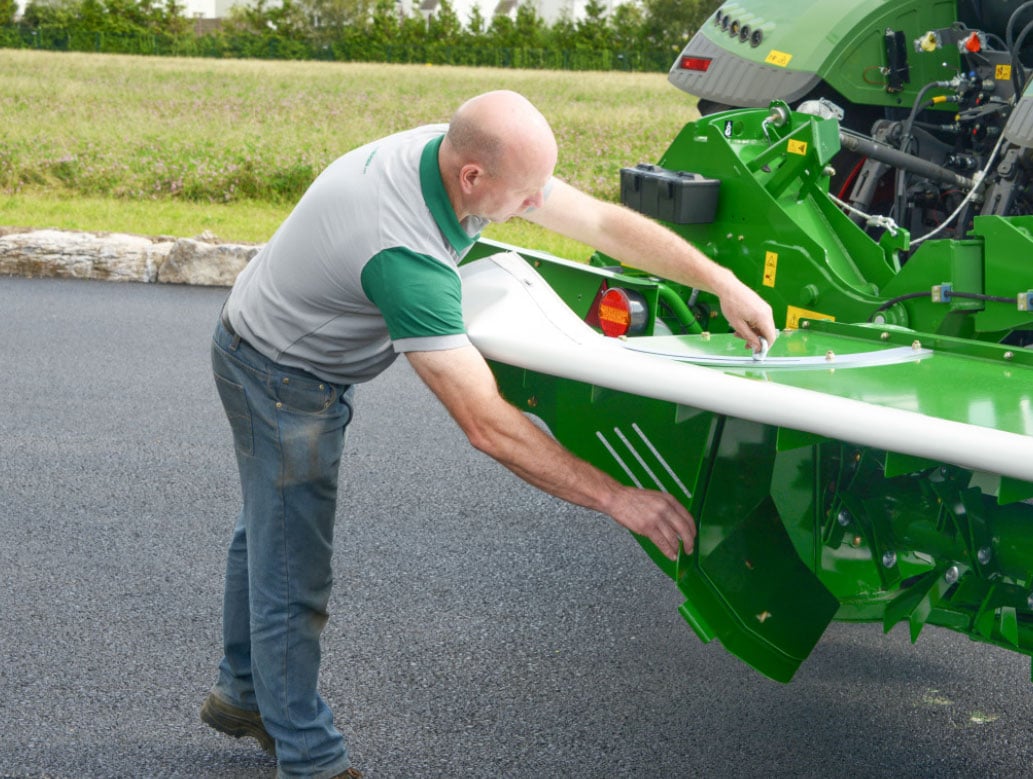

Skårbredde
Føreren kan velge mellom seks justeringer for å justere kondisjoneringsintensiteten. Operatøren har også muligheten til å stille inn avbøyningsplatene og forlater skåret i en bred eller smal formasjon.
16 / 17

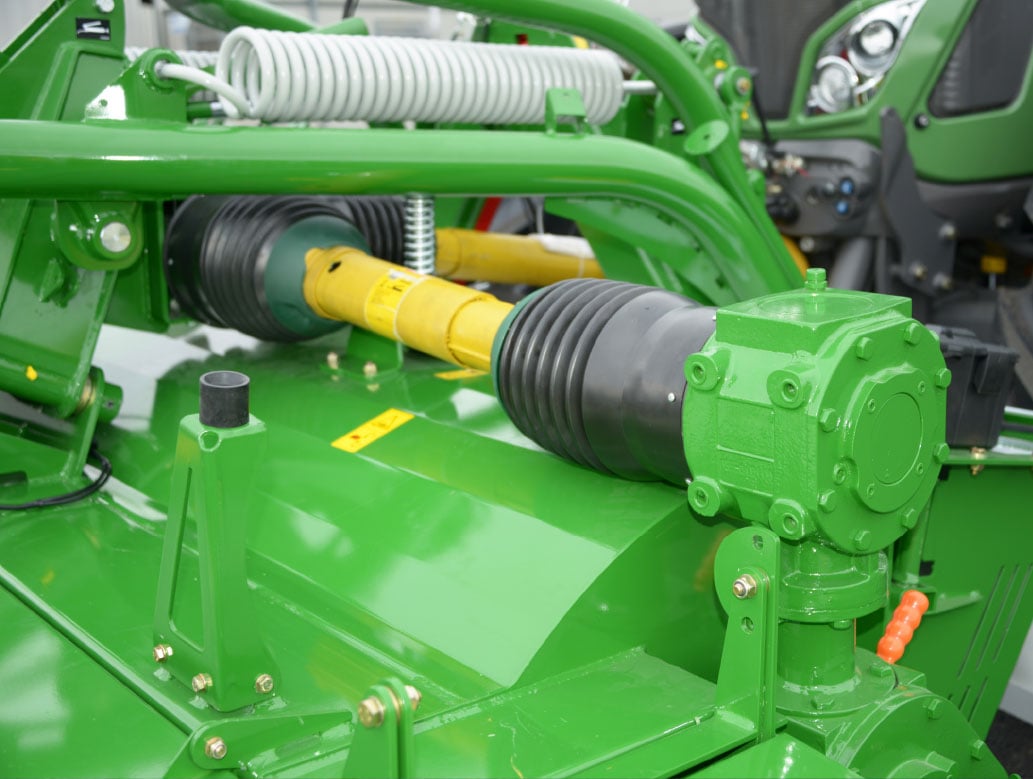

Drive Line
McHale Pro Glide-klippeserien er utstyrt med en kraftig 1000 rpm drivlinje. Kraften overføres gjennom kraftige stjernerør og akselen er beskyttet av Walterscheid P Line-serien av drivaksler. Disse drivakseldekslene gir svært enkel og enkel tilgang til alle smørepunkter uten behov for uryddige antirotasjonskjeder på akselbeskytterne og resulterer i forbedret operatørsikkerhet ved å levere lengre levetid.
17 / 17

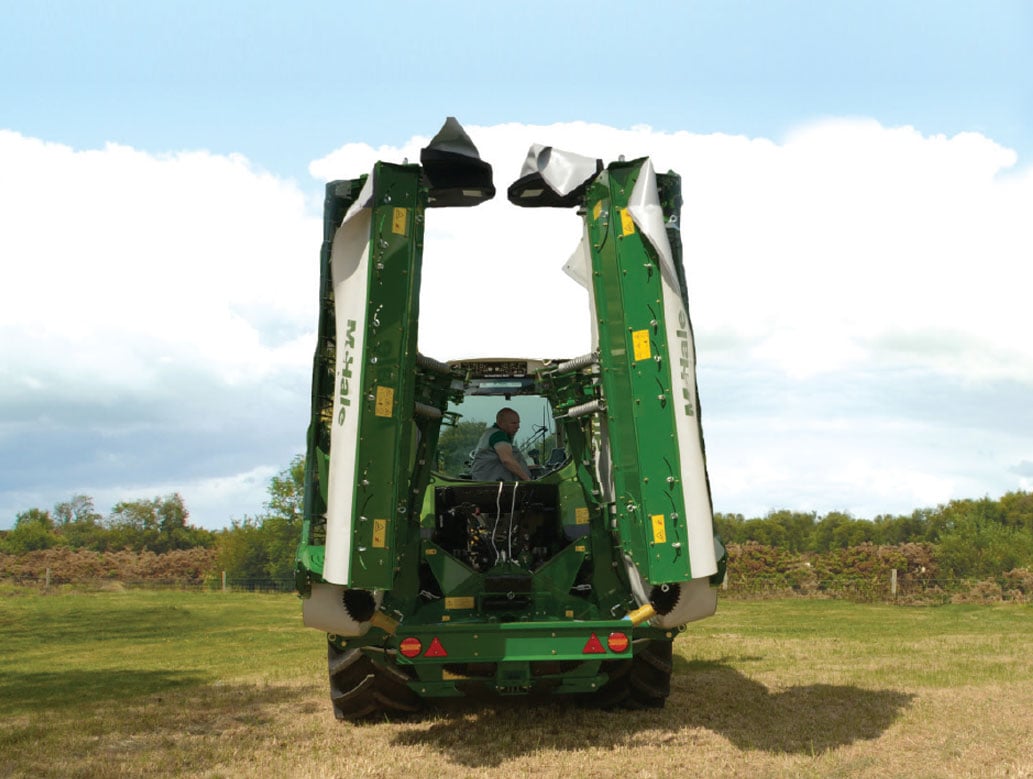

Vertikal transport og parkering
McHale Pro Glide foldes vertikalt for å plassere seg bak midtpunktet på traktoren for sikker transport. Denne posisjonen gjør det mulig for klipperne å fordele vekten over traktoren for enkel transport på veien, samtidig som føreren får et klart bakoversikt. B9000 og B9600 kombinasjonsklippere leveres som standard med vertikalt parkeringsstativ. Ved ganske enkelt å folde ut parkeringsbena kan slåmaskinen parkeres vertikalt når de ikke er i bruk eller for vinteroppbevaring for å unngå å ta opp for mye lagerplass.
Spesifikasjoner
Dimensjoner
| Parameter | B9000 | B9600 |
|---|---|---|
| Transport Bredde i meter | 2,98 | 2,98 |
| Transportlengde i meter | 2,20 | 2,20 |
| Transporthøyde i meter | 4,00 | 4,00 |
| Vekt i Kg | 2760 | 3350 |
Knivbjelke
| Parameter | B9000 | B9600 |
|---|---|---|
| Klippebredde i meter (inkludert frontslåmaskin) | 8,15 - 8,75 | 9,10 - 9,60 |
| Skårbredde i meter | 1,3 - 2,3 | 1,3 - 2,7 |
| Antall skiver | 14 | 16 |
| Antall kniver | 28 | 32 |
| Stubb høyde i mm | 25 - 75 | 25 - 75 |
| Skive hastighet i rpm | 3 200 | 3 200 |
| Bytte av kniver | Hurtig | Hurtig |
| Motvekter | Nei | Nei |
Crimper
| Parameter | B9000 | B9600 |
|---|---|---|
| Finger type | Stål | Stål |
| Crimper hastighet i rpm | 700 / 1000 | 700 / 1000 |
Innfeste
| Parameter | B9000 | B9600 |
|---|---|---|
| Min Hk behov i Hk / kW | 200 / 150 | 250 / 185 |
| Koblingsfeste | CAT II eller CAT III (bak) 3-punktskobling | CAT II eller CAT III (bak) 3-punktskobling |
| PTO hastighet i rpm | 1000 | 1000 |
| Belysning | LED-belysning: 12 V/7-pins stikkontakt | LED-belysning: 12 V/7-pins stikkontakt |
| Hydraulisk uttak | 3 DV med flyt og 1 EV | 3 DV med flyt og 1 EV |
| Hydraulisk trykk i bar | 180 | 180 |
| Hydraulisk minimum flow i l/min | 40 | 40 |
| Kapasitet i dekar/time | 23,5 | 26 |
